Manuel en ligne RFEM | Surfaces

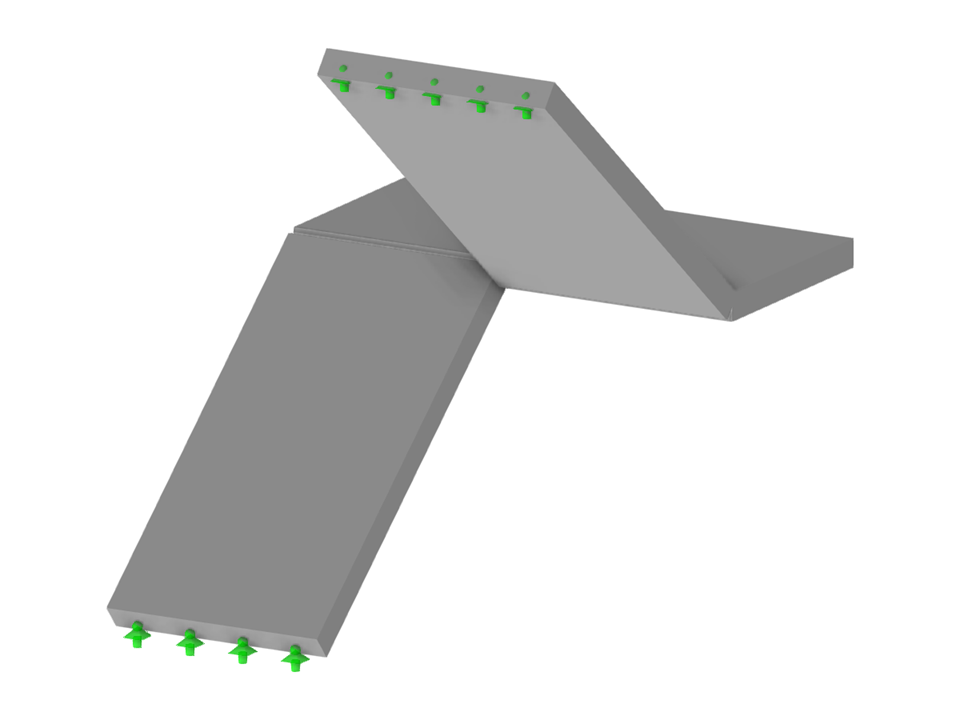

Modèle surfacique d'un escalier en béton armé avec palier supporté et géométrie paramétrée, y compris la longueur maximale des éléments finis.
- Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rf6).
Escaliers avec palier appuyé et calcul automatique des marches
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 10 |
| Nombre de lignes | 13 |
| Nombre de barres | 0 |
| Nombre de surfaces | 4 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 3 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 3,065 t |
| Cotation fonctionnelle | 2,500 x 3,000 x 3,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
