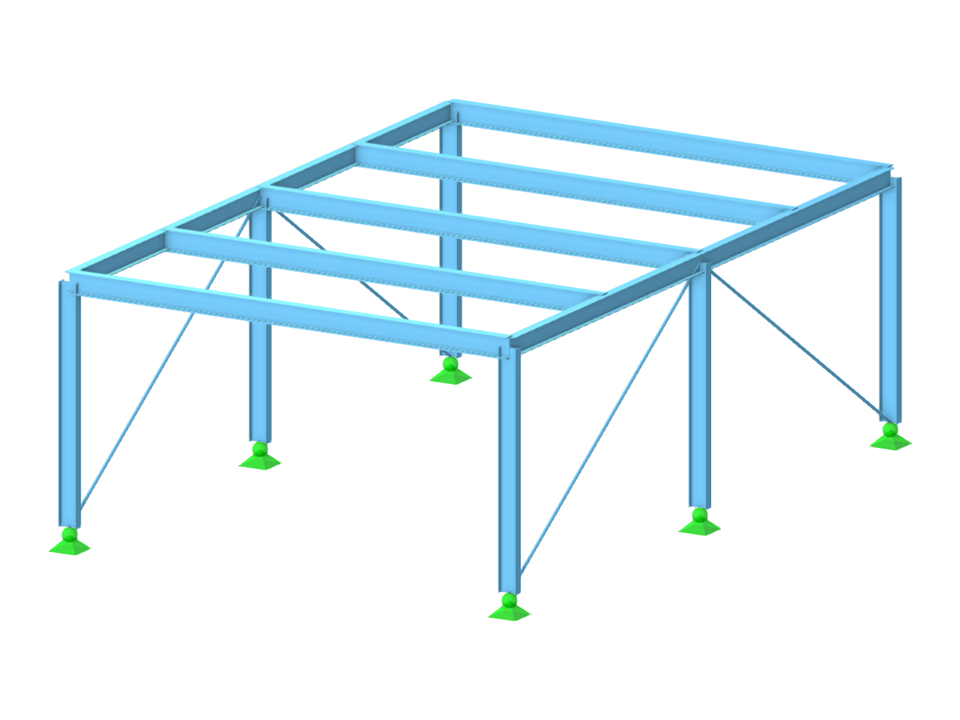

Halle à toit plat en acier
| Nombre de nœuds | 16 |
| Nombre de lignes | 23 |
| Nombre de barres | 23 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,790 t |
| Cotation fonctionnelle | 4,000 x 2,000 x 6,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
