Téléchargez ici le modèle de cuve et ouvrez-le avec le programme aux éléments finis RFEM 6.
Ce modèle est utilisé dans le webinaire gratuit « Modélisation d'une cuve et analyse des contraintes sur RFEM 6 » du 29 mars 2023.

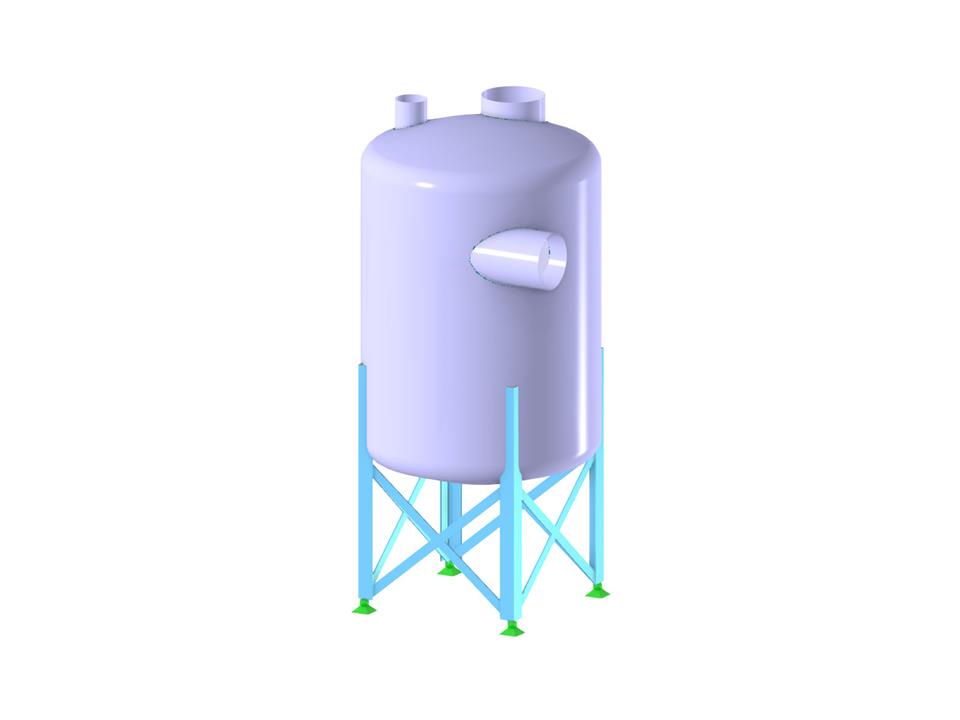

Cuve en acier inoxydable
| Nombre de nœuds | 38 |
| Nombre de lignes | 45 |
| Nombre de barres | 16 |
| Nombre de surfaces | 15 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 3 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 1,144 t |
| Cotation fonctionnelle | 1,550 x 3,090 x 1,500 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
