Paramétrage de la géométrie d'une structure en acier pour un pont ferroviaire.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.

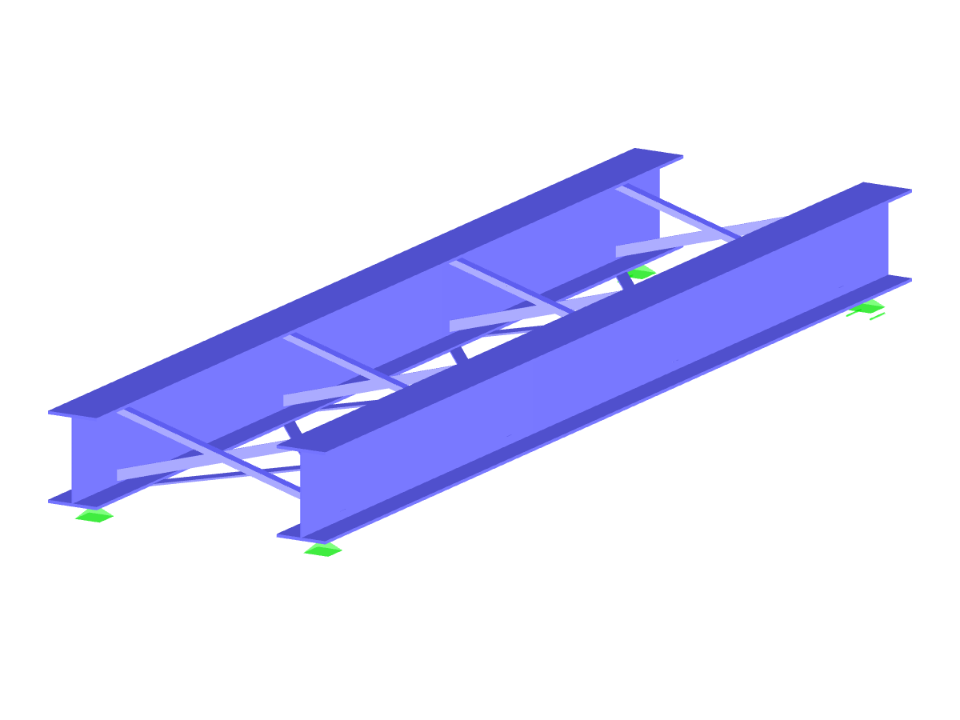

Pont ferroviaire
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 40 |
| Nombre de lignes | 24 |
| Nombre de barres | 24 |
| Poids total | 3,456 t |
| Cotation fonctionnelle | 1,929 x 8,000 x 0,714 m |
| Version du logiciel | 5.29.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
