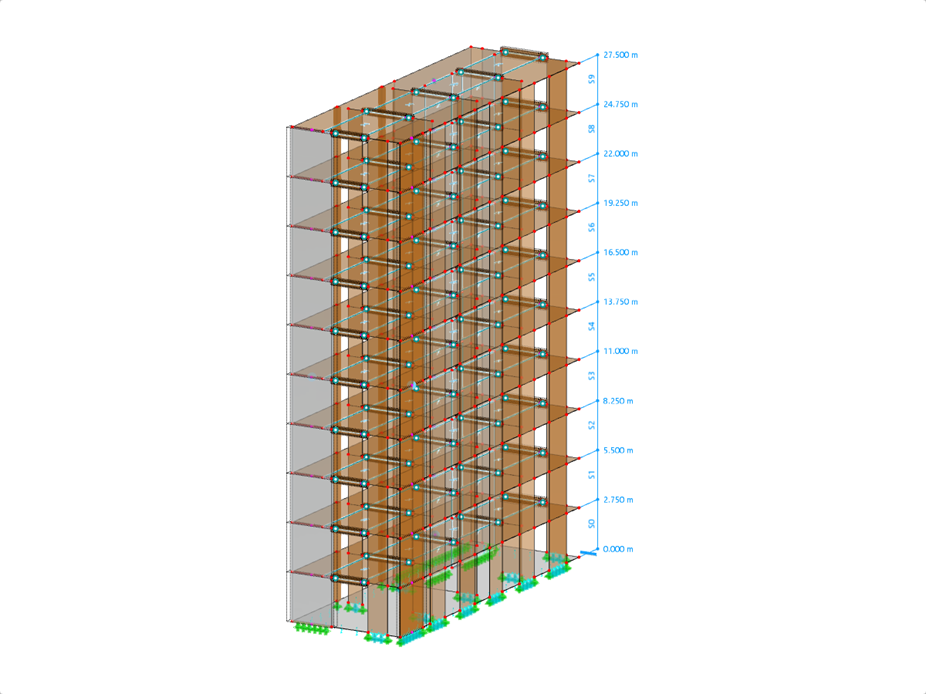

Bâtiment 3D en bois de plusieurs étages avec calcul du CLT selon selon CSA O86:19
Bâtiment en bois de plusieurs étages | CSA O86:19
| Nombre de nœuds | 621 |
| Nombre de lignes | 1094 |
| Nombre de barres | 150 |
| Nombre de surfaces | 201 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 10 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 701,138 t |
| Dimensions (métrique) | 19,200 x 27,500 x 6,700 m |
| Dimensions (impériales) | 62.99 x 90.22 x 21.98 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Foire aux questions (FAQ)
Fonctionnalité de produit
Fonctionnalité de produit
.JPG?mw=350&hash=d57486d45e0440dd9a6be9be91368a3e4f42f4b9)
Les panneaux OSB sont disponibles pour les États-Unis et le Canada dans RFEM. Les paramètres de matériau sont tirés du manuel « Panel Design Specification » (spécification pour la vérification de panneau).
Avec le type d’épaisseur « Ossature bois », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l’assemblage.
Une « ossature bois » vous offre les avantages suivants :
- Possibilité d’un panneau de contreventement sur une ou deux faces
- Calcul automatique du couplage semi-rigide
- Panneau cloué
- Panneau agrafé
- Raideur définie par l’utilisateur
- Représentation sous forme d'objet géométrique 3D complet (lisse haute, lisse basse, montants, panneau, fixations), y compris les excentrements
- Considération des ouvertures via des cellules de surface
- Vérification des éléments structuraux à l’aide du module complémentaire Vérification du bois
- Indépendamment du matériau (par exemple, une cloison sèche avec des profilés formés à froid et des plaques de fibres-gypse)
Vous avez la possibilité d'effectuer une vérification de la résistance au feu des surfaces à l'aide de la méthode de la section réduite. La réduction est appliquée sur l'épaisseur de la surface. Les vérifications peuvent être effectuées pour tous les matériaux bois admis pour le calcul.
Pour le bois lamellé-croisé, en fonction du type de colle, vous pouvez choisir si la couche carbonisée peut tomber et si une combustion accrue peut être attendue entre les couches.
Entre autres, les fabricants de bois lamellé-croisé suivants sont disponibles dans la bibliothèque de structures en couches :
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Superstructures répertoriées dans l'édition 32 de Lignatec « Bois lamellé-croisé de production suisse ».
En important une composition de la bibliothèque de structures en couches, tous les paramètres pertinents sont automatiquement adoptés. La base de données est continuellement mise à jour et enrichie.
