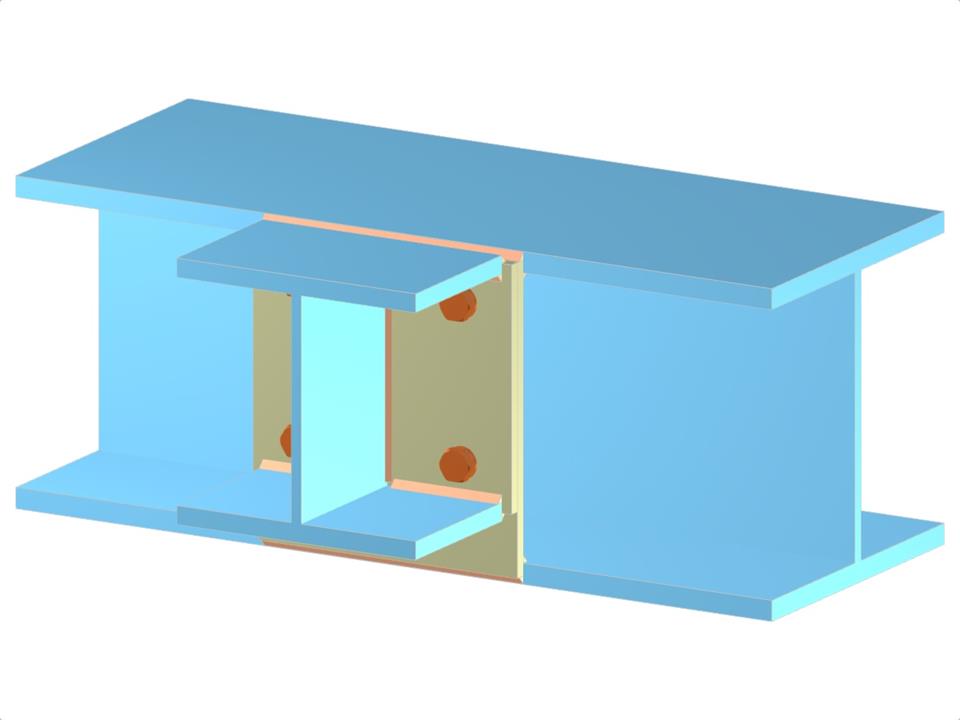

Ce modèle illustre une liaison poutre-poutre utilisant une interface par platine d’about sur toute la hauteur, fixée par des boulons et présentant une configuration de poutre encastrée. Ce type de liaison est souvent mis en œuvre dans les structures métalliques afin d’assurer la rigidité et un transfert fiable des charges entre les poutres connectées. La conception met l’accent sur l’application robuste des platines d’about, garantissant la stabilité et le respect des normes de sécurité en ingénierie.
Connexion poutre à poutre avec platine d’extrémité sur toute la hauteur
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,111 t |
| Dimensions (métriques) | 0,760 x 0,000 x 0,320 m |
| Dimensions (impériales) | 2.49 x 0 x 1.05 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
