Ce modèle illustre un assemblage de poutre utilisant des plaques d’extrémité prolongées et une connexion rigide boulonnée, adaptée aux sections creuses. La configuration offre une stabilité et une rigidité accrues, essentielles à l’intégrité structurelle dans diverses applications d’ingénierie. Conçu pour démontrer les assemblages avec plaques d’extrémité prolongées, il examine un transfert de charges optimal à travers l’assemblage.

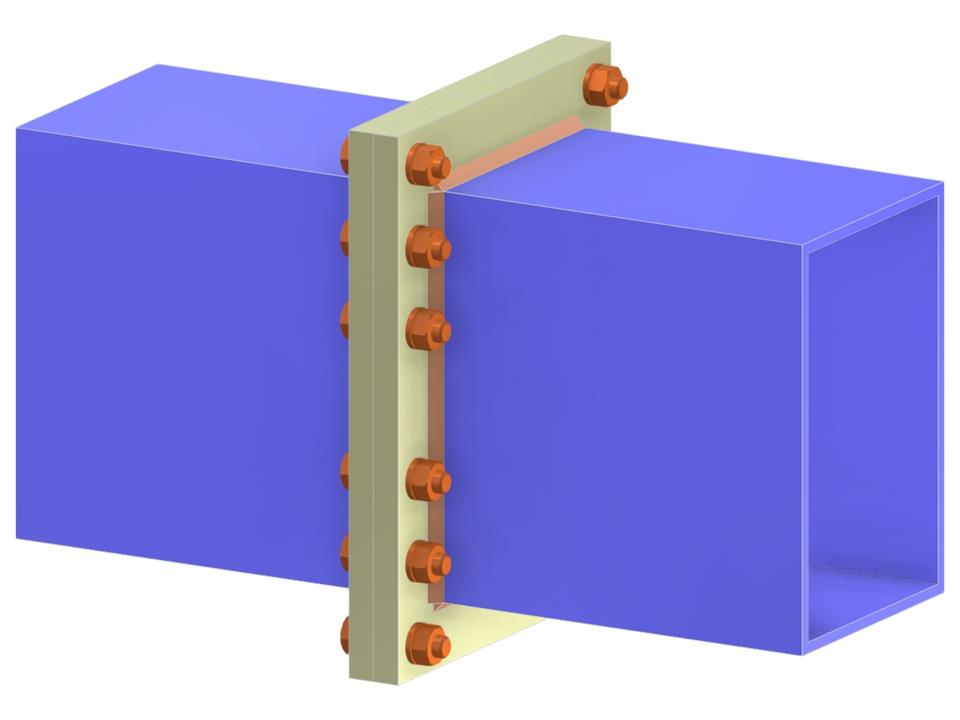

Jonction de poutre via platine d’extrémité prolongée sur plaque
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,046 t |
| Dimensions (métriques) | 0,760 x 0,000 x 0,000 m |
| Dimensions (impériales) | 2.49 x 0 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
