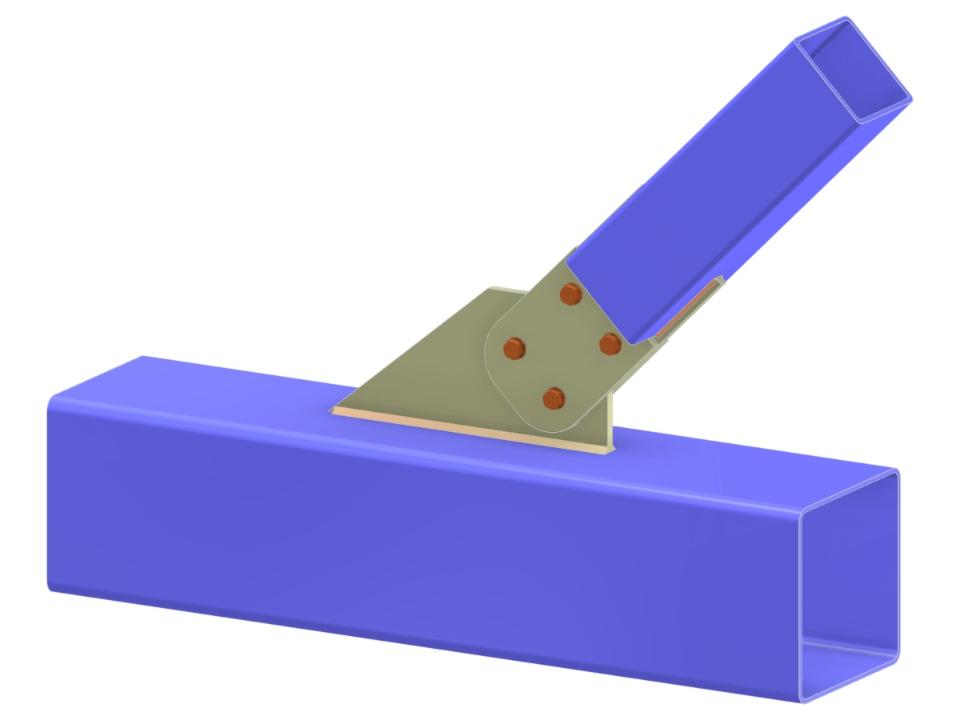

Ce modèle présente une construction de joint en Y de ferme avec des connexions boulonnées utilisant des goussets. Il intègre des sections creuses rectangulaires (RHS), une plaque de languette entaillée et des plaques de couverture. Ces éléments de conception contribuent à la stabilité et à la fonctionnalité de la connexion entre la diagonale et la membrure.
Treillis Y-Joint | Assemblage Diagonal à Membrure par Gousset, Ferrure et Plaques de Couverture
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,046 t |
| Dimensions (métriques) | 0,955 x 0,585 x 0,000 m |
| Dimensions (impériales) | 3.13 x 1.92 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
