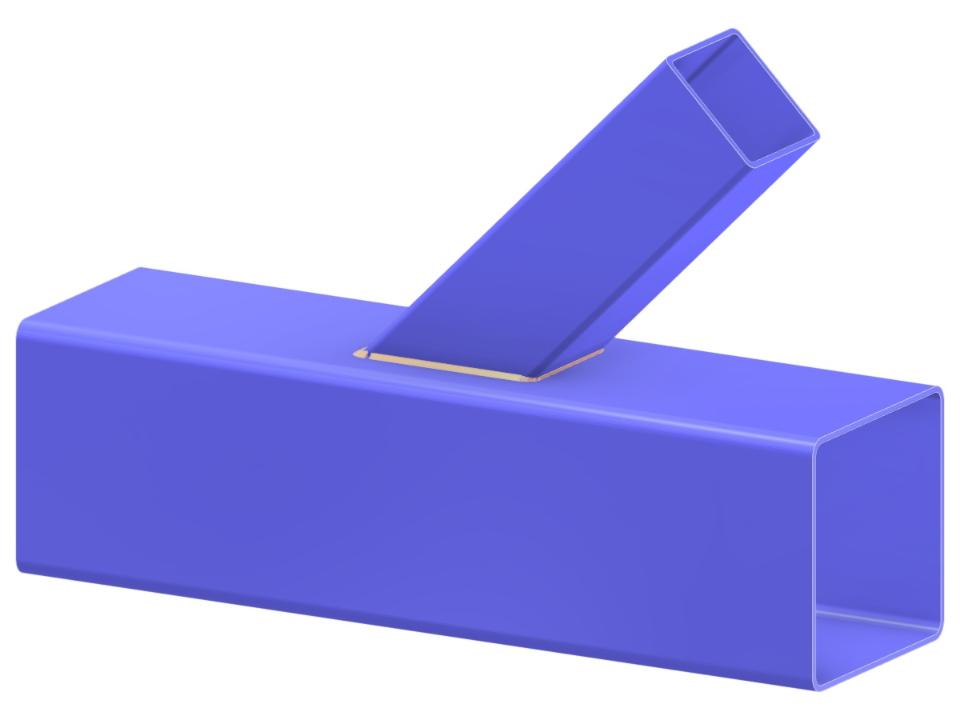

Ce modèle présente une structure en treillis comportant un assemblage en Y avec un assemblage soudé. La conception utilise des sections rectangulaires creuses (RHS) pour les barres diagonales et les membrures, offrant un transfert de charge efficace et simplifié. Ce type de système de treillis est courant dans les applications structurelles nécessitant une distribution de charge légère et efficace. Les sections RH offrent résistance et durabilité, tandis que les assemblages soudés assurent la stabilité de l'assemblage.
Treillis : nœud en Y | Assemblage diagonale-membrure
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,035 t |
| Dimensions (métriques) | 0,780 x 0,370 x 0,000 m |
| Dimensions (impériales) | 2.56 x 1.21 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
