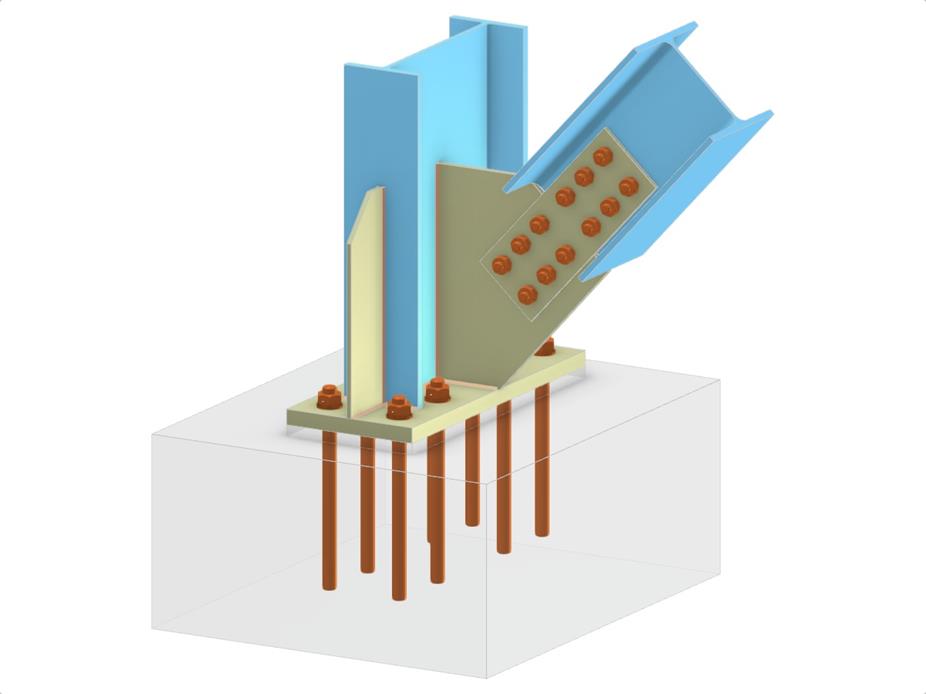

Ce modèle représente un système de connexion en acier complexe comprenant une colonne en profilé en I, des connexions diagonales en profilé en I à l'âme de la colonne, et plusieurs éléments de plaque, y compris une plaque de base, une plaque d'aboutement, une plaque d'épaisseur et une plaque de remplissage. Des nervures sont mises en œuvre pour le renforcement structurel. Une connexion diagonale boulonnée assure la stabilité, et le système est complété par des solutions d'ancrage.
Pied de poteau avec connexion diagonale boulonnée
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,246 t |
| Dimensions (métriques) | 0,850 x 1,000 x 0,000 m |
| Dimensions (impériales) | 2.79 x 3.28 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
