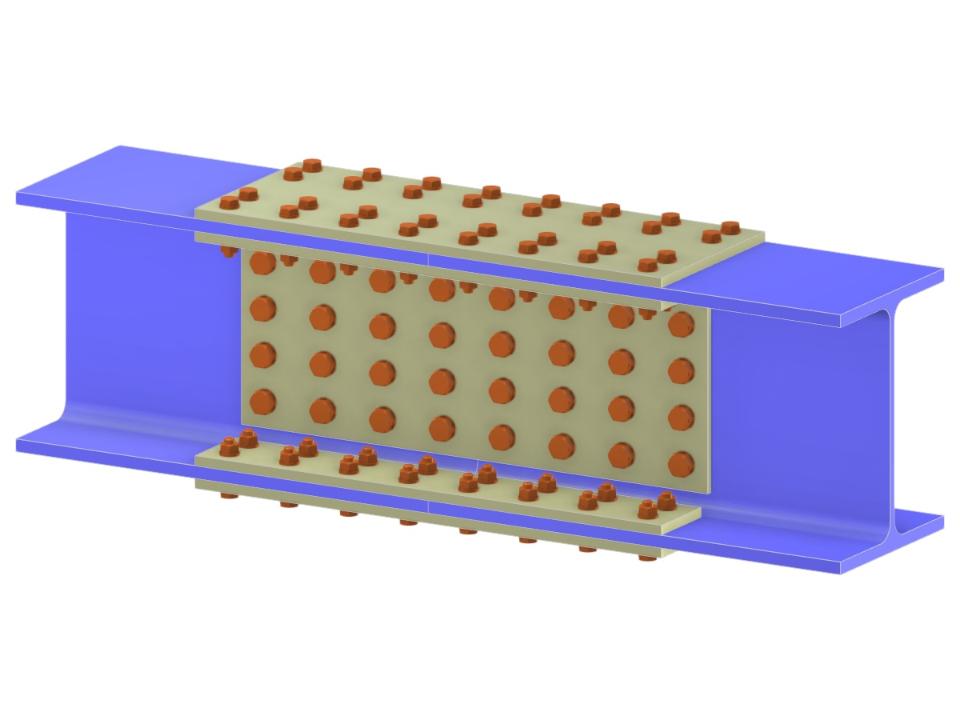

Ce modèle illustre le dimensionnement d'une éclisse de poutre avec des connexions boulonnées utilisant des profilés en I. Il comprend des couvre-joints extérieurs et intérieurs d'aile ainsi que des couvre-joints d'ame, assurant un assemblage rigide entre les mêmes profilés. La configuration met l'accent sur l'application correcte des techniques de boulonnage pour un assemblage sûr et stable des ailes et de l'ame.
Éclisse de poutre avec plaques d'éclissage d'âme et de semelle
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,250 t |
| Dimensions (métriques) | 2,000 x 0,000 x 0,000 m |
| Dimensions (impériales) | 6.56 x 0 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
