Ce modèle de calcul de structure montre l'assemblage d'une panne à une poutre de toiture à l'aide d'un angle inégal avec des assemblages boulonnés. La vérification se concentre sur la réalisation d'un assemblage de toiture stable et fiable. Les angles inégaux fournissent un appui nécessaire, assurant une distribution de charge sur la panne et la poutre. Cette configuration minimise la complexité de la construction tout en optimisant l'utilisation des matériaux. Idéal pour les architectes et ingénieurs à la recherche de solutions efficaces dans la construction de toiture.

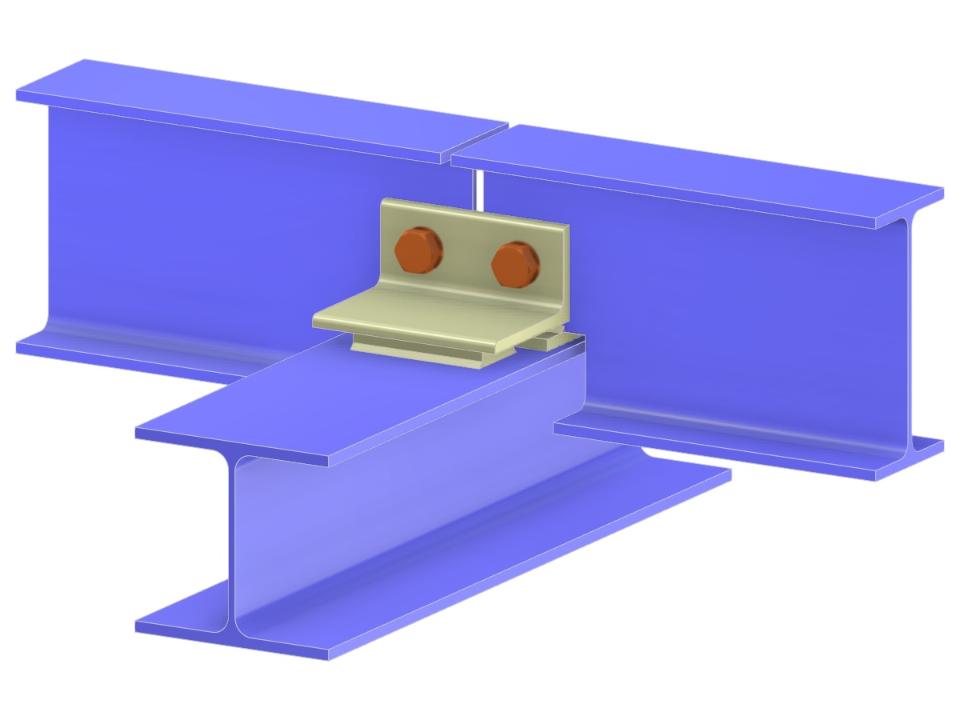

Assemblage Panne à Poutre de Toiture par Angle Inégal et Plaque d’Appui
| Nombre de nœuds | 5 |
| Nombre de lignes | 4 |
| Nombre de barres | 4 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,124 t |
| Dimensions (métriques) | 2,000 x 0,000 x 2,000 m |
| Dimensions (impériales) | 6.56 x 0 x 6.56 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
