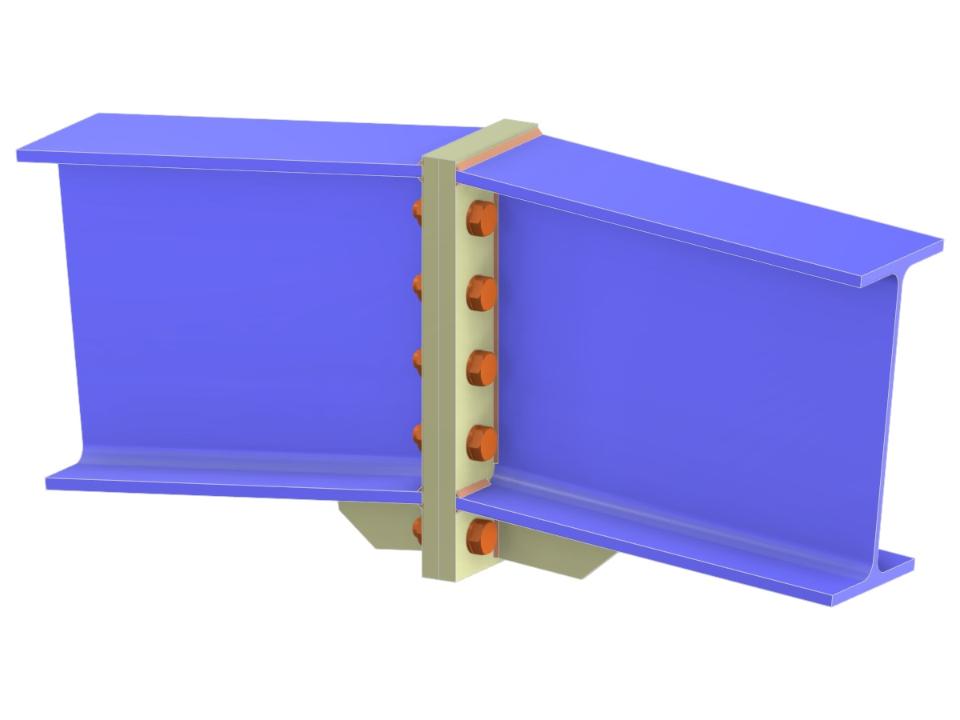

Ce modèle présente une éclisse de poutre utilisant des platines d’about étendues, illustrant un assemblage rigide et boulonné entre profils en I. La conception inclut une connexion boulonnée platine contre platine, avec des sections identiques, des jarrets pour le support structurel, et une connexion de faîtage. Il illustre efficacement l’application des connexions boulonnées pour les structures industrielles.
Éclisse de poutre via platine d’about étendue à plaque et raidisseur
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 3 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 0,115 t |
| Dimensions (métriques) | 2,000 x 0,100 x 0,000 m |
| Dimensions (impériales) | 6.56 x 0.33 x 0 feet |
