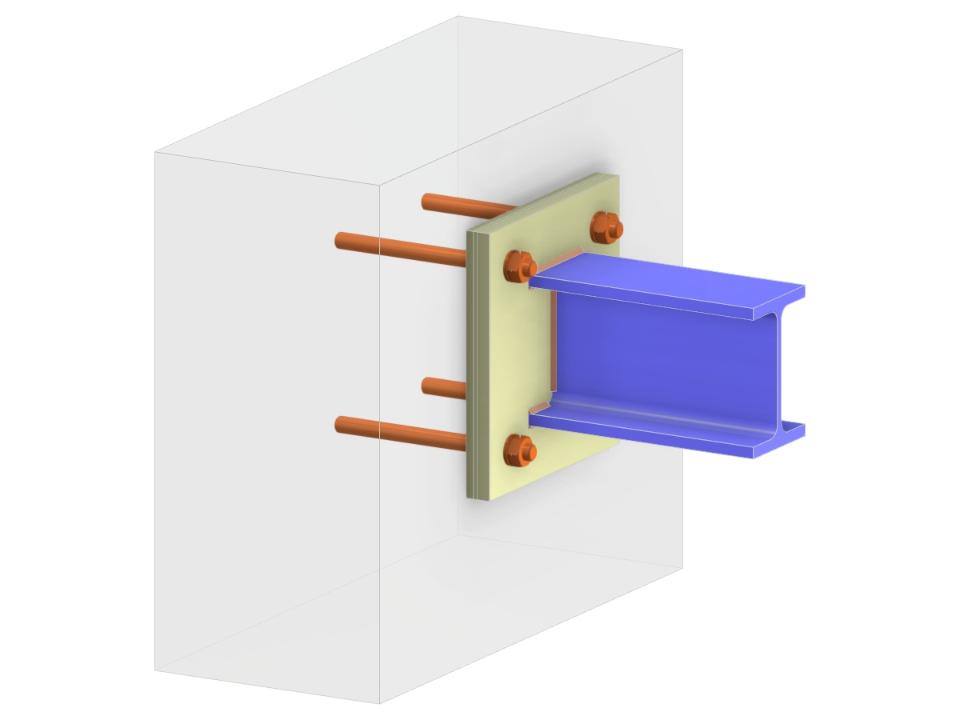

Le modèle présente le dimensionnement structurel d’un système d’ancrage de poutre avec une plaque d’assise via une platine d’about étendue et une bêche de cisaillement. Il utilise une poutre en profilé en I pour garantir un transfert de charge efficace tout en fournissant des solutions d’ancrage détaillées. Cette approche d’ingénierie traite les points de connexion critiques dans les ossatures structurelles.
Ancrage de poutre | Plaque de base verticale allongée et cales
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,038 t |
| Dimensions (métriques) | 1,000 x 0,000 x 0,000 m |
| Dimensions (impériales) | 3.28 x 0 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
