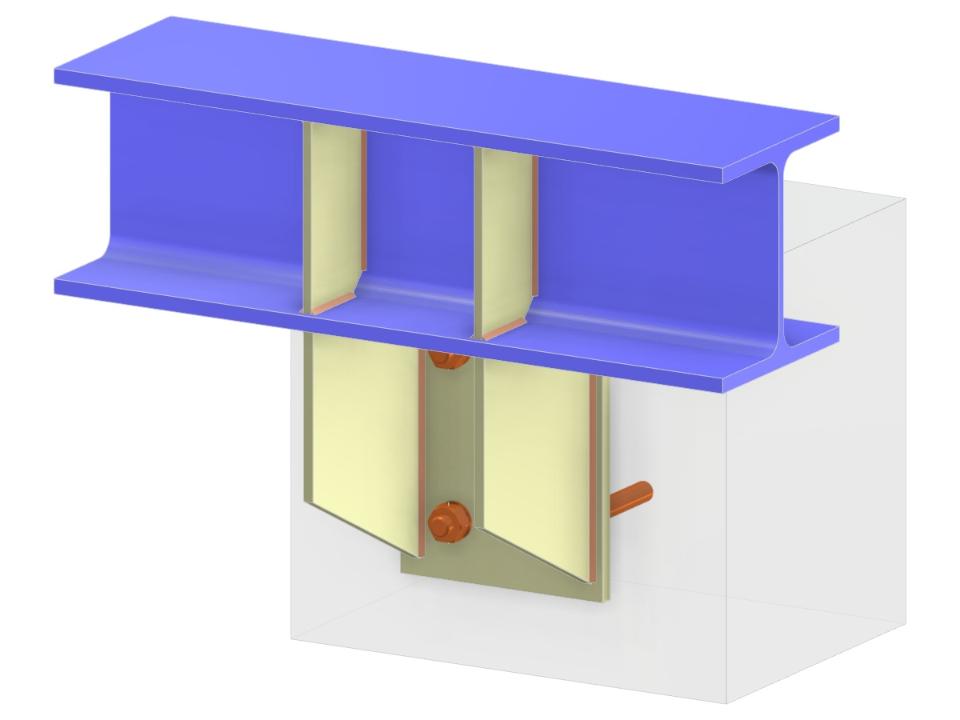

Ce modèle montre l'ancrage d'une poutre continue à profil en I placée parallèlement à la face d'un mur en béton à l'aide d'une console soudée en profil en U. La console est ancrée au mur en béton par des boulons d'ancrage et soudée à la semelle inférieure de la poutre. La structure garantit une répartition de charge et une # stabilité @# adaptées à diverses applications d'ingénierie. # Les @# raidisseurs intégrés augmentent la rigidité de la poutre et améliorent ses capacités d'ancrage.
Ancrage de poutre | Console soudée et raidisseur
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,130 t |
| Dimensions (métriques) | 1,400 x 0,000 x 0,000 m |
| Dimensions (impériales) | 4.59 x 0 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
