Add-on Verifica legno

Rispetto al modulo aggiuntivo RF-/TIMBER Pro (RFEM 5/RSTAB 8), le seguenti nuove caratteristiche sono state aggiunte all'add-on Verifica legno per RFEM 6/RSTAB 9:

Oltre all'Eurocodice 5, sono state integrate altre norme internazionali (SIA 265, ANSI/AWC NDS, CSA O86, GB 50005)
Progetto di compressione perpendicolare alla fibratura (pressione del vincolo esterno)
Implementazione del solutore di autovalori per determinare il momento critico per instabilità flesso-torsionale (solo EC 5)
Definizione di diverse lunghezze efficaci per la verifica a temperatura normale e progettazione della resistenza al fuoco
Valutazione delle tensioni tramite tensioni unitarie (FEM)
Analisi di stabilità ottimizzate per aste rastremate
Unificazione dei materiali per tutte le appendici nazionali (solo una norma "EN" è ora disponibile nella libreria dei materiali per una migliore panoramica)
Visualizzazione degli indebolimenti della sezione trasversale direttamente nel render
Output delle formule di progetto utilizzate (incluso un riferimento all'equazione utilizzata dalla norma)

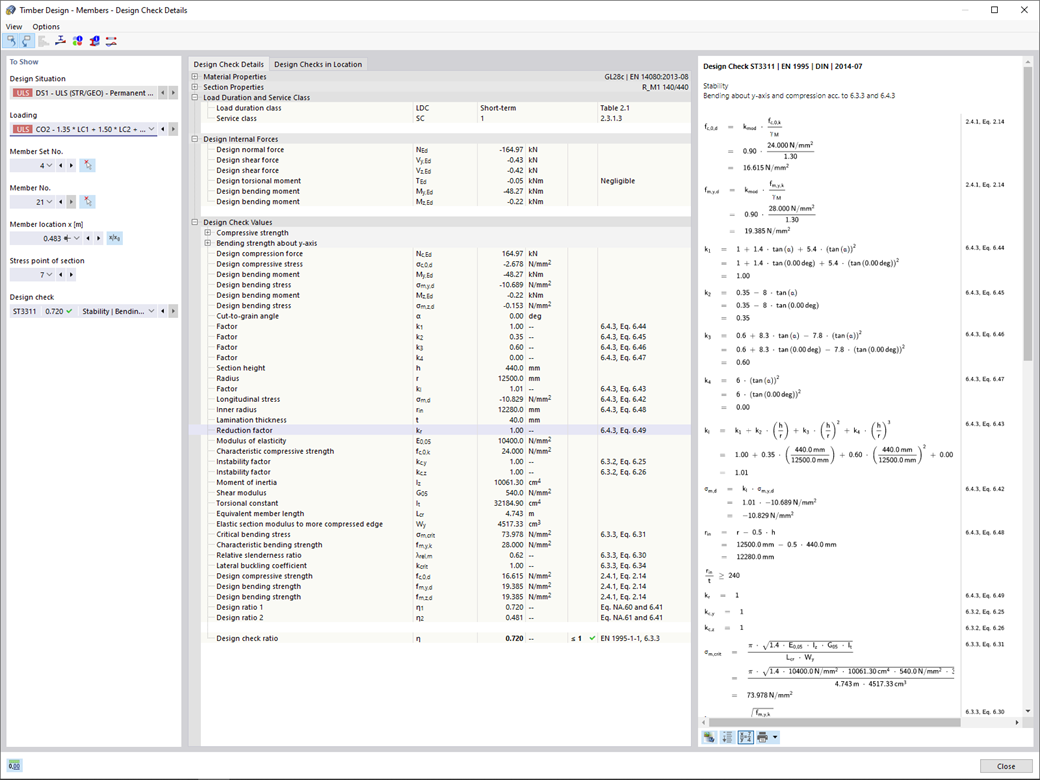

Aste - Dettagli di progettazione

Hai delle domande?

Eventi

2024-04-30

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica di strutture in legno

2024-05-02

Fasi costruttive nelle strutture a membrana con RFEM 6

Webinar

Fasi costruttive di strutture a membrana con RFEM 6

2024-05-08

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica del calcestruzzo armato

2024-05-08

$Modellazione di sezioni trasversali e\n Analisi delle tensioni in RSECTION 1$

Webinar

Modellazione di sezioni e analisi delle tensioni in RSECTION 1

2024-05-15

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica acciaio

2024-05-16

Considerazione delle fasi costruttive in RFEM 6

Webinar

Considerazione delle fasi costruttive in RFEM 6

2024-05-23

Domande frequenti e risposte del supporto tecnico di Dlubal Software

Webinar

Domande frequenti e risposte del supporto tecnico di Dlubal Software | Maggio 2024

2024-06-20

Webinar

Domande frequenti e risposte del supporto tecnico di Dlubal Software | Giugno 2024

2024-10-09 - 2024-10-12

Fiera

SAIE 2024

2024-10-16

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica delle aste

2024-10-23

Corso di formazione online

RSECTION 1 | Studenti | Introduzione alla resistenza dei materiali

2024-10-30

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla FEA

Video

FAQ

FAQ 005410 | Come viene calcolata la dimensione equivalente per la sezione rotonda nell'annuncio Verifica legno

Durata: 00:00:28 min

Knowledge Base

KB 001819 | Analisi dell'inflessione per gli elementi dell'asta

Durata: 00:04:05 min

Generale

Software di analisi strutturale e progettazione per strutture in legno | RFEM 6 e RSTAB 9 di Dlubal Software

Durata: 00:02:37 min

Evento

Analisi di stabilità e della torsione di ingobbamento in RFEM 6 e RSTAB 9

Durata: 00:00:00 min

Evento

Modellazione e verifica di pannelli CLT in RFEM 6

Durata: 00:00:00 min

FAQ

FAQ 005235 | Come faccio a definire un'asta come sbalzo e non come supportata ad entrambe le estremità per il servizio...

Durata: 00:01:30 min

Evento

Calcolo e verifica di strutture in legno in RFEM 6 ed RSTAB 9

Durata: 01:16:58 min

FAQ

FAQ 005113 | Dove posso trovare i materiali per gli allegati nazionali corrispondenti in RFEM 6 ...

Durata: 00:00:34 min

FAQ 005494 | Come posso modellare una trave in legno con irrigidimento su entrambi i lati? (giunzione)

FAQ

FAQ 005494 | Come posso modellare una trave in legno con irrigidimento su entrambi i lati? (giunzione)

Durata: 00:01:22 min

Playlist

Modelli da scaricare

834x

24x

graticcio

Modello 000000 | Edificio con struttura in legno

348x

80x

Edificio con struttura in legno

356x

53x

Edificio in Xlam

195x

23x

Lastra di legno

Modello 004717 | Soffitto con svincoli lineari

244x

26x

Soffitto con svincoli lineari

Modello 004707 | Edificio per uffici della Municipal Utilities Municipal Utilities Kirchheim sub Teck

268x

Edificio per uffici con struttura in legno ed elementi in cemento armato

467x

Capannone industriale in legno Siegrist Igor Carpenteria

Modello 004625 | Copertura a travatura reticolare

450x

50x

Copertura a travatura reticolare

Modello 004605 | Edificio in legno-calcestruzzo

469x

58x

Edificio in legno-calcestruzzo

Articoli tecnici della Knowledge Base

Per la funzionalità di una struttura, le deformazioni non devono superare determinati valori limite. Un esempio mostra come l'inflessione delle aste può essere verificata con gli add-on di progetto.

Leggi di più

KB 001848 | Verifica delle colonne di legno secondo la norma NDS 2018 in RFEM 6

Utilizzando l'add-on Verifica legno, la verifica delle colonne in legno è possibile secondo il metodo ASD della norma NDS 2018. Il calcolo accurato della capacità di compressione delle aste di legno e dei fattori di regolazione è importante per le considerazioni di sicurezza e la progettazione. Il seguente articolo verificherà la resistenza critica massima all'instabilità calcolata dall'add-on Verifica legno utilizzando le equazioni analitiche passo dopo passo secondo la norma NDS 2018, inclusi i coefficienti di regolazione della compressione, il valore di progetto di compressione modificato e il rapporto di progetto finale.

Leggi di più

KB 001825 | WebService & API per l'analisi delle fasi costruttive

Quando si calcolano strutture regolari, l'immissione dei dati spesso non è complicata ma richiede molto tempo. L'automazione degli input può far risparmiare tempo prezioso. Il compito descritto in questo articolo è considerare i piani di una casa come singole fasi costruttive. I dati vengono inseriti utilizzando un programma C#in modo che l'utente non debba inserire manualmente gli elementi dei singoli piani.

Leggi di più

WebService & API C #immagine di copertina

Il nostro Webservice offre agli utenti l'opportunità di comunicare con RFEM 6 e RSTAB 9 utilizzando vari linguaggi di programmazione. Le funzioni di alto livello (HLF) di Dlubal consentono di espandere e semplificare le funzionalità del servizio web. In linea con RFEM 6 e RSTAB 9, l'utilizzo del nostro webservice rende il lavoro dell'ingegnere più facile e veloce. Scoprilo da solo! Questo tutorial mostra come utilizzare la libreria C# attraverso un semplice esempio.

Leggi di più

Screenshot

Aste - Dettagli di progettazione

Finestra di dialogo "Modifica superficie", scheda "Verifica legno - Tipi"

Caratteristica 002633 | Elementi di irrigidimento a compressione trasversale per i vincoli esterni di progetto

Elementi di armatura per i vincoli esterni di progetto

Modello di palcoscenico in legno

Tabella dei risultati 'Rapporto di progetto sulle aste' per ' Verifica del legno '

Ergebnistabelle Nicht gültig / deaktiviert in der Holzbemessung

Finestra di dialogo "Modifica asta" | Vincoli esterni e inflessione di progetto

Strutture reticolari in legno

Questa immagine mostra un'interfaccia utente del software RFEM 6, che viene utilizzata per l'analisi strutturale e la progettazione. In the main area of the interface, there is a complex 3D model of a timber structure presented in two different styles: before and after deformation.

Deformazione globale - Posizione prima e dopo della struttura di legno dovuta alle forze del vento in RFEM 6 | Knies Magician's Hat in Rapperswil, Switzerland © Ghisleni Partner AG

Caratteristiche del prodotto

L'add-on Verifica legno per RFEM 6/RSTAB 9 è multiuso e combina un gran numero di elementi aggiuntivi. [*S16332764*] Add-on per la verifica del legno per RFEM 6

Leggi di più

Hai delle domande riguardo al programma? Nei vincoli esterni di progetto, è possibile definire bulloni completamente filettati come elementi di armatura a pressione trasversale per il progetto "Pressione perpendicolare alla fibratura". In questo caso, i bulloni sono sottoposti ad un'analisi di pushover e di instabilità.

Inoltre, la resistenza a taglio di progetto è verificata nel piano della punta del bullone. È possibile considerare l'angolo di distribuzione del carico linearmente inferiore a 45 ° o non lineare (secondo Bejtka I., Armatura di componenti in legno con viti completamente filettate, Università di Karlsruhe (TH), 2005).

Leggi di più

Caratteristica 002606 | Progettazione di aste in legno lamellare (FSH) secondo EN 1995-1-1

In RFEM ed RSTAB, è possibile la verifica di aste con il tipo di materiale "Legno microlamellare". Sono disponibili i seguenti produttori:

Pollmeier (Baubuche)
Metsä (Kerto LVL)
STEICO
Stora Enso

Nella configurazione ultima, è possibile considerare i coefficienti di resistenza per aumentare le resistenze. I coefficienti che riducono le resistenze vengono automaticamente presi in considerazione. Provalo!

Vai al video esplicativo

Leggi di più

Caratteristica 002496 | Verifica a torsione secondo la norma USA ANSI/AWC NDS NDS

C'è torsione? In questo caso, è possibile decidere come eseguire la verifica. Hai le seguenti opzioni:

Consenti ulteriore verifica se la tensione tangenziale dovuta alla torsione non supera il valore limite
Progettazione secondo il manuale per le costruzioni in legno, 4.6
Ignora la torsione

Leggi di più
