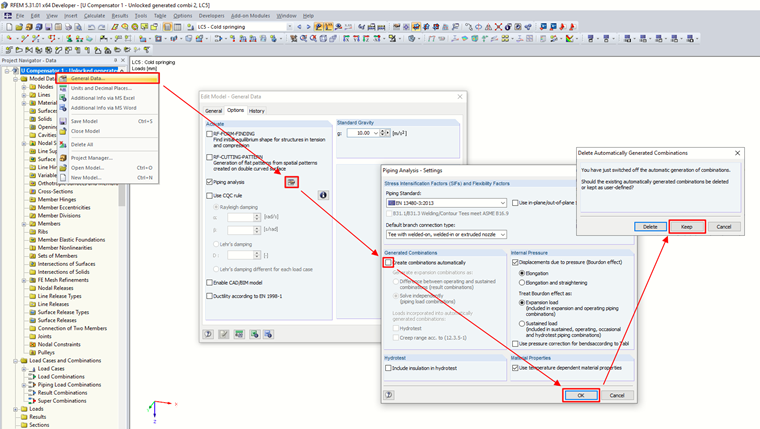

Le combinazioni possono ovviamente essere modificate. È necessario disattivare la generazione automatica di combinazioni nei Dati generali del modello, ma mantenere le combinazioni create in precedenza.

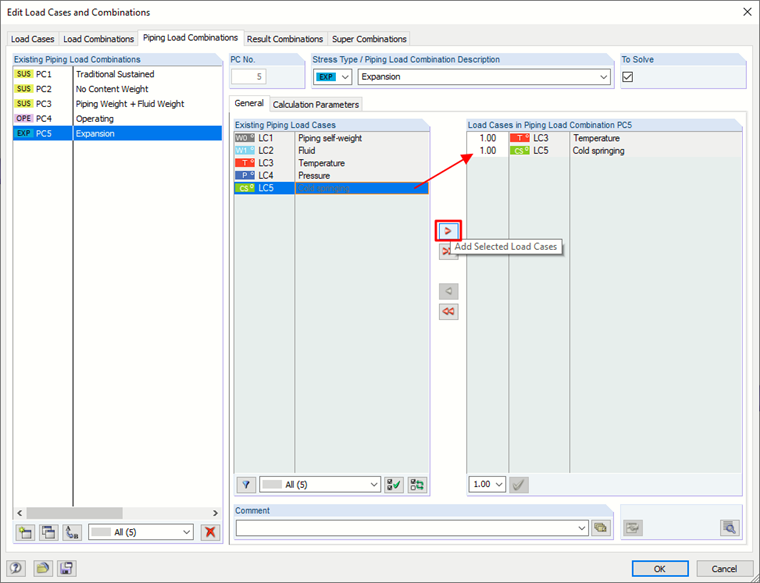

Quindi, nella finestra di dialogo "Modifica casi e combinazioni di carico", aggiungi un nuovo caso di carico alla combinazione.
Nelle verifiche finali, la modifica dopo il ricalcolo ha effetto.
