Link dei nodi

Un link dei nodi facilita il compito di collegare i nodi con gli oggetti vicini. Il programma cerca nodi, aste e superfici all'interno di un determinato intervallo e stabilisce la connessione sotto forma di aste del tipo Rigida. In questo modo è possibile collegare rapidamente nodi liberi con il sistema e accoppiare componenti isolate, ad esempio in antenne con elementi accessori (scale, antenne) o modelli di aste importati da file IFC.

T

Base

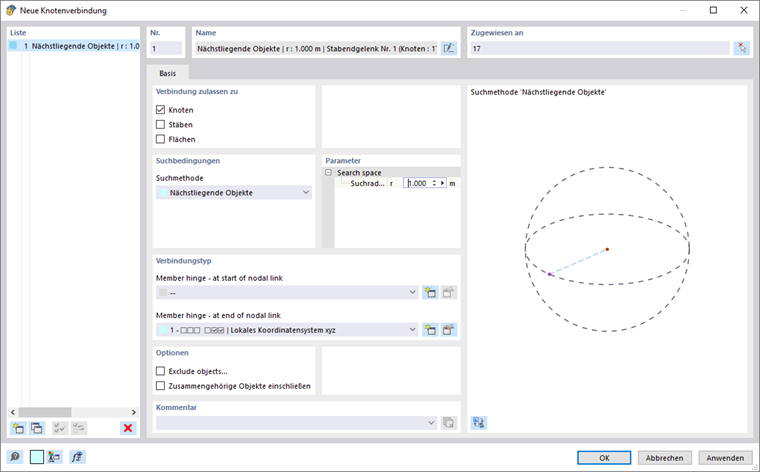

Nel tab Base, definire il tipo di link di nodi. Nella sezione 'Assegnato a' è possibile specificare i nodi che sono rilevanti come "origine" per la ricerca.

Consenti connessione a

Esistono tre tipi di oggetti tra cui scegliere per la ricerca di possibilità di connessione:

• Nodi
• Aste
• Superfici

Con i campi di controllo è possibile limitare le possibilità di accoppiamento a determinati tipi di oggetti. La sezione Opzioni offre ulteriori possibilità per controllare la ricerca di oggetti.

Condizioni di ricerca

Il programma cerca quale oggetto (nodo, asta, superficie) nel raggio definito presenta la distanza minore dal nodo. Questo oggetto viene poi collegato con un'asta rigida.

Parametri

Indicare il 'raggio di ricerca' r per restringere l'area di ricerca.

Tipo di link

Un link di nodi genera un'asta di collegamento tra il nodo origine e l'oggetto più vicino. Queste aste sono collegate in modo rigido come impostazione predefinita. Tuttavia, è possibile anche disporre dei cerniere alle estremità delle aste. Selezionare un giunto già definito nell'elenco o definire un nuovo tipo di giunto con il pulsante .

Opzioni

Le funzioni in questa sezione consentono di influenzare specificamente la ricerca.

Escludi oggetti

Selezionare il campo di controllo se si desidera che determinati oggetti non siano accoppiati. In tal caso, la scheda Escludi oggetti si espande, consentendo di fornire ulteriori dettagli.

Includi oggetti correlati

Gli oggetti correlati vengono automaticamente esclusi dalla ricerca. Questi sono, ad esempio, oggetti integrati o oggetti di definizione come nodi che vengono utilizzati per definire i bordi delle superfici. Se si seleziona il campo di controllo, anche questi oggetti verranno considerati nella ricerca.

Escludi oggetti

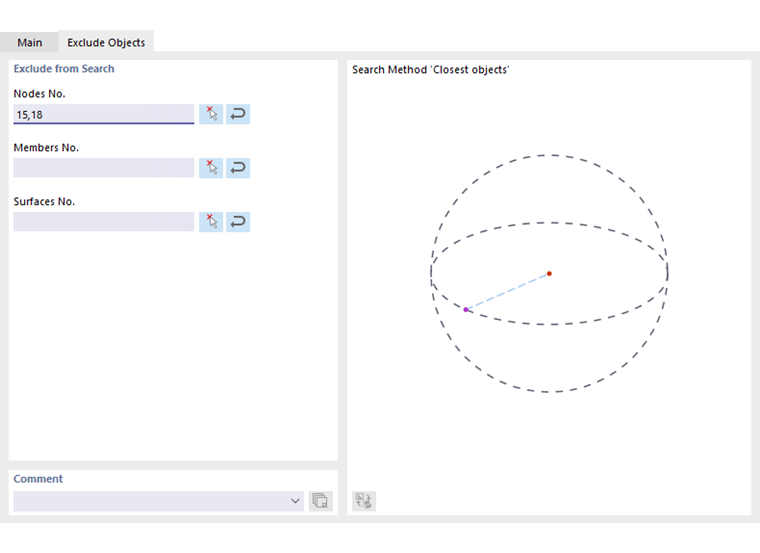

La scheda Escludi oggetti è disponibile quando il campo di controllo corrispondente è selezionato nella sezione Opzioni. Qui è possibile specificare oggetti specifici - nodi, aste o superfici - che non devono essere accoppiati all'interno dell'area di ricerca.

Escludi oggetto

Indicare i numeri dei nodi, aste o superfici rilevanti. Gli oggetti possono essere selezionati anche graficamente tramite il pulsante . Con il pulsante è possibile trasferire i nodi, aste o superfici da Selezioni di oggetti. Selezionare in un dialogo separato la selezione di oggetti (OS) rilevante.
