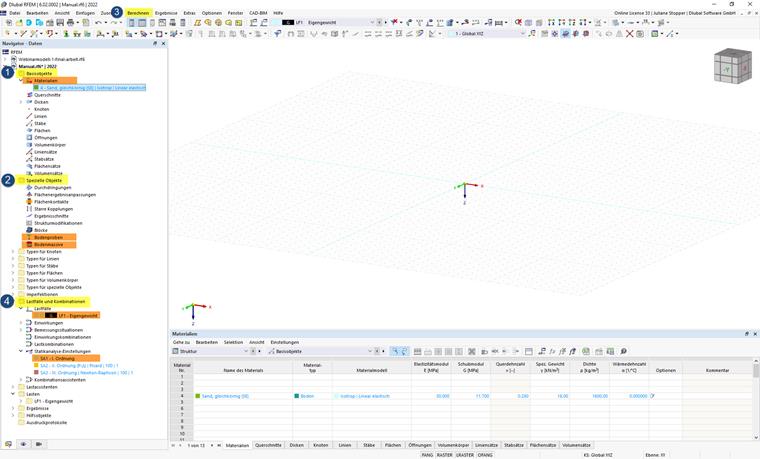

La seguente panoramica mostra l’interfaccia utente di RFEM 6 e contiene marcature nei punti del Navigator o nelle impostazioni globali che, a seguito dell’attivazione dell’add-on Analisi geotecnica, vengono ampliate con possibilità di immissione specifiche.
Oggetti di base (1)
Nella cartella Oggetti di base i materiali vengono ampliati. Sono ora disponibili leggi costitutive idonee per l’analisi del terreno.
Analisi geotecnica (2)
Nella cartella Analisi geotecnica vengono aggiunti gli oggetti specifici per l’analisi geotecnica "Profili di sondaggio", "Massicci di terreno" e "Tipi di resistenza dei pali". Questi servono a definire la struttura del terreno da analizzare.
Impostazioni globali di calcolo (3)
Nel menu "Calcola", alla voce "Impostazioni della mesh", vengono aggiunte impostazioni specifiche in base ai requisiti per la generazione della mesh del modello del volume di terreno.
Casi di carico e combinazioni (4)
Nella cartella Casi di carico e combinazioni è possibile impostare la condizione iniziale. Inoltre, sono disponibili impostazioni di analisi specifiche.
Un’ulteriore descrizione della definizione dei dati di input è riportata nella sezione Dati di input.
