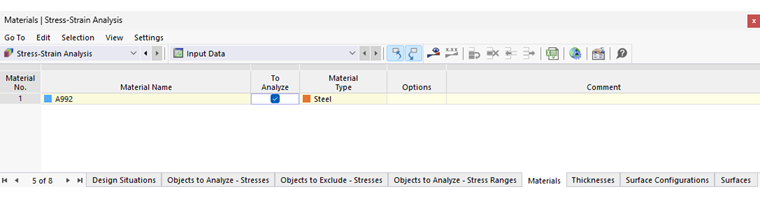

Tutti i materiali disponibili nel modello sono elencati nella tabella Materiali e nella categoria del navigatore 'Analisi tensioni-deformazioni'.
Materialien aus Analyse entfernen
Bei allen gültigen Materialien können Sie mit dem Deaktivieren des Kontrollfeldes 'Zu analysieren' sämtliche Objekte von der Spannungs-Dehnungs-Berechnung ausschließen, denen dieses Material zugewiesen ist. Die Objekte werden damit in den Tabellen Zu analysierende Objekte - Spannungen und Zu analysierende Objekte - Spannungsschwingbreiten in die Spalte 'Nicht gültig / deaktiviert' einsortiert und aus der Analyse entfernt.
Materialkennwerte anpassen
Um die Kennwerte eines Materials anzupassen, rufen Sie mit einem Doppelklick in die Tabellenzeile oder mit einem Klick auf die Schaltfläche
in der Tabellen-Symbolleiste den Bearbeitungsdialog des Materials auf. Haken Sie im Register 'Basis' das Kontrollfeld Benutzerdefiniertes Material an.
Im Register 'Materialwerte' können Sie nun die Materialkennwerte für die Spannungs-Dehnungs-Berechnung bearbeiten, beispielsweise die Materialsteifigkeiten oder die Festigkeiten der einzelnen Dickenbereiche.
Die veränderten Werte werden bei der Spannungs-Dehnungs-Berechnung der Stäbe, Flächen, Volumenkörper und Linienschweißverbindungen entsprechend berücksichtigt.
Benutzerdefinierte Materialien sind in der Tabellenspalte 'Optionen' mit dem Icon
gekennzeichnet.
