Tous les matériaux disponibles dans le modèle sont répertoriés dans le tableau Matériaux et dans la catégorie du navigateur « Analyse contrainte-déformation ».
Exclure des matériaux de l’analyse
Pour tous les matériaux valides, tous les objets auxquels ce matériau est assigné peuvent être exclus de l’analyse contrainte-déformation en décochant la case « À analyser ». Ainsi, les objets sont classés dans les colonnes « Non valide/désactivé » des tableaux Objets à analyser - Contraintes et Objets à analyser - Intervalles de contrainte et exclus de l’analyse.
Ajustement des propriétés du matériau

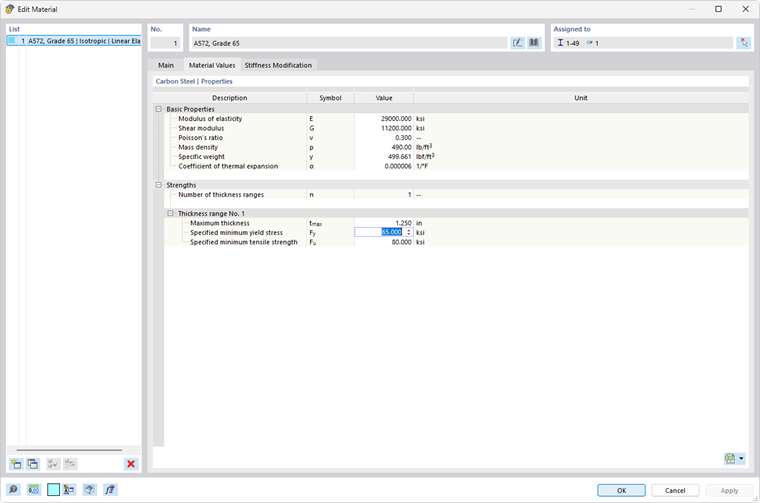

Pour ajuster les propriétés d’un matériau, double-cliquez sur une ligne du tableau ou cliquez sur
pour ouvrir la boîte de dialogue de modification du matériau dans la barre d’outils du tableau. Dans l'onglet « Général », cochez la case Matériau personnalisé.
Dans l’onglet « Propriétés de matériau », vous pouvez à présent modifier les propriétés de matériau pour l’analyse contrainte-déformation. Par exemple, les rigidités du matériau ou les résistances des différents intervalles d’épaisseur.
Les valeurs modifiées sont prises en compte en conséquence dans l’analyse contrainte-déformation des barres, surfaces, solides et assemblages soudés.
Astuce
Les matériaux définis par l’utilisateur sont indiqués dans la colonne « Options » du tableau par l’icône
.
