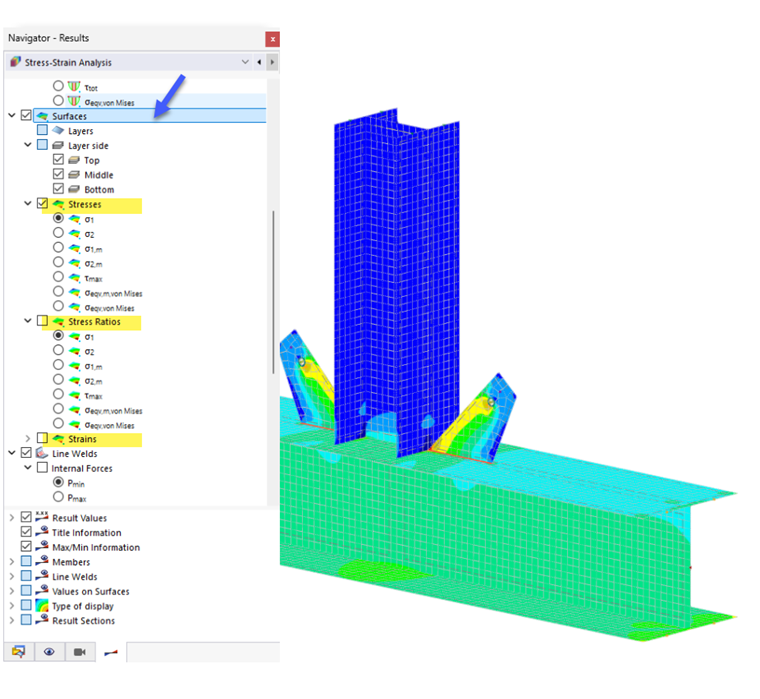

Nel 'Navigatore - Risultati', definire le tensioni, i rapporti di tensione, gli intervalli di tensione o le deformazioni che si desidera visualizzare graficamente sulle superfici.
Per ogni posizione della superficie, i valori del tipo di risultato selezionato sono visualizzati a colori. Nel pannello di controllo, è possibile visualizzare le assegnazioni dei colori delle tensioni, dei rapporti di tensione, degli intervalli o delle deformazioni.
Strati e lati dello strato

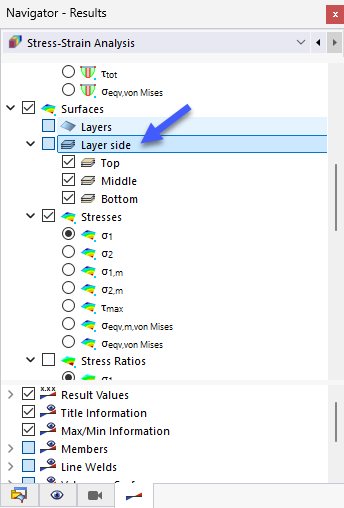

Per ogni tipo di tensione, è possibile selezionare i risultati per la posizione nella sezione trasversale della superficie in cui è disponibile la tensione: Superiore, centrale o inferiore. Per impostazione predefinita, tutte e tre le caselle di controllo sono selezionate: Pertanto, l'inviluppo è rappresentato dai valori massimi di ciascun lato dello strato.

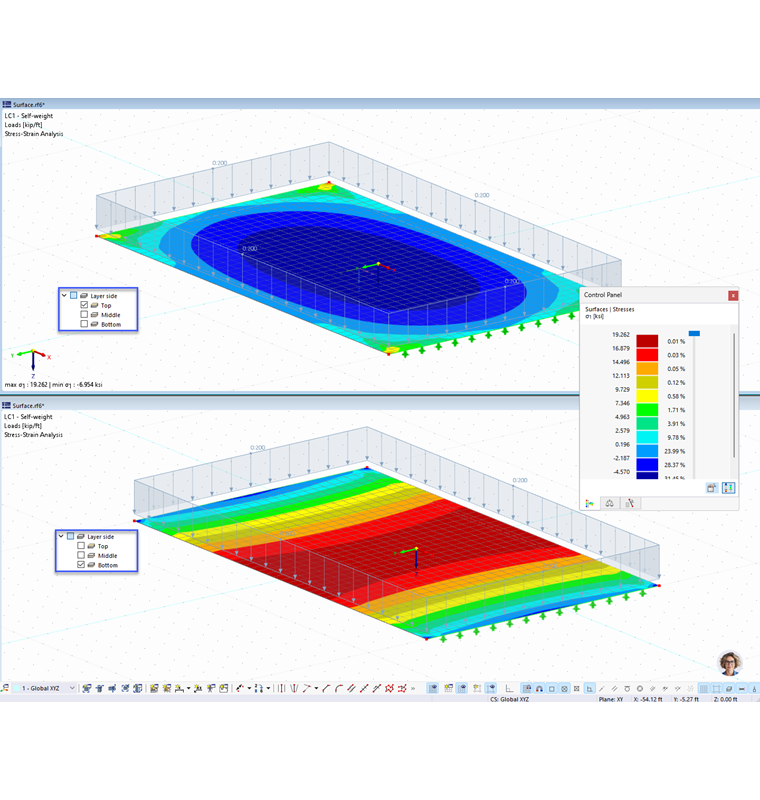

Se si desidera controllare le tensioni di un lato specifico, deselezionare le caselle di controllo irrilevanti. La figura seguente mostra le tensioni normali sui lati superiore e inferiore di una soletta unidirezionale.
Se hai definito una superficie mediante elementi strato con Multilayer Surfaces add-on , è possibile visualizzare le tensioni dei singoli strati.
deformazioni

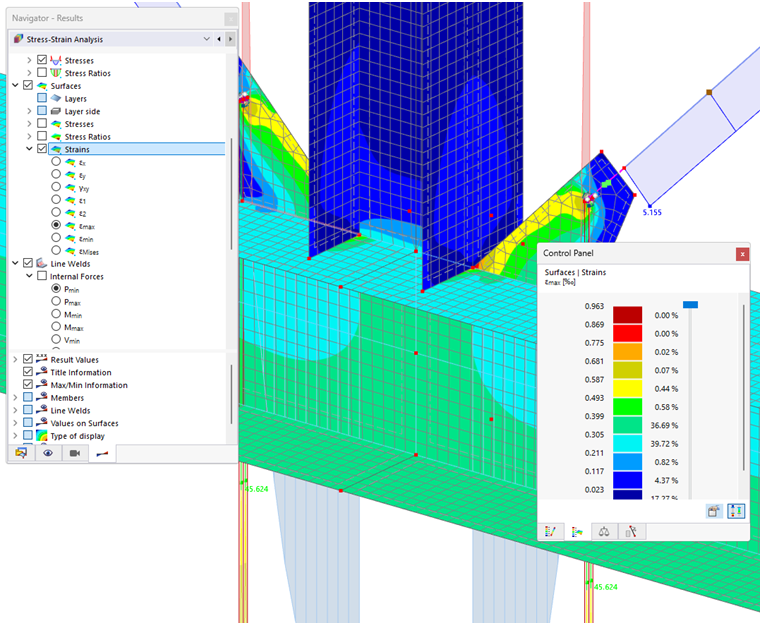

Se è stata selezionata la casella di controllo Calcolo delle deformazioni nella finestra di dialogo Impostazioni globali, è possibile verificare graficamente le deformazioni delle superfici.
Anche in questo caso, è possibile visualizzare i risultati per ciascun lato dello strato.
valori sulle superfici
La categoria "Valori sulle superfici" alla fine dell'area superiore del navigatore fornisce varie opzioni per visualizzare i valori dei risultati sulle superfici.
Le funzioni sono descritte nel capitolo Valori dei risultati sulle superfici del manuale di RFEM. Puoi anche usarlo per valutare l'analisi tensioni-deformazioni.

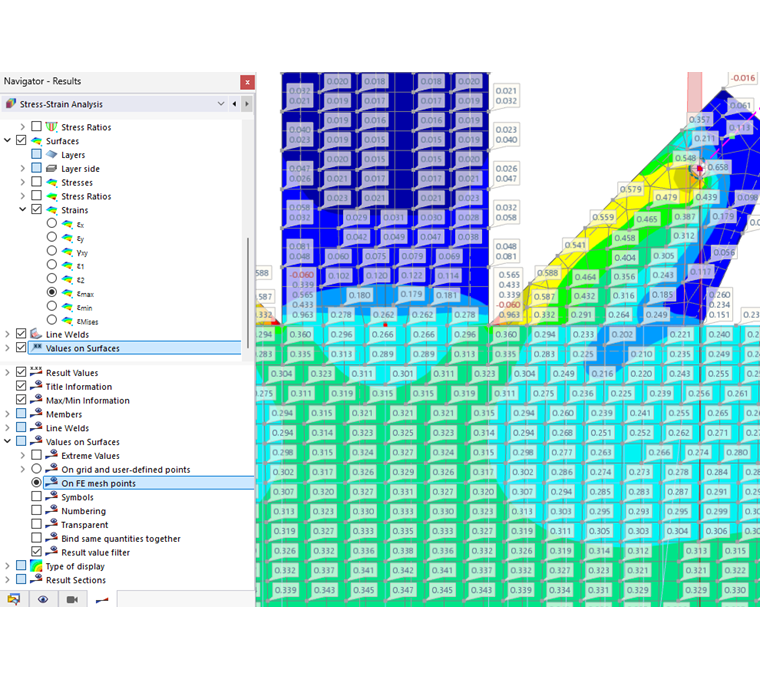

L'opzione Selezione corrente visualizza i valori del tipo di tensione o deformazione che è stato definito sopra nel navigatore. I valori dei risultati nella griglia o nei punti della mesh EF, che possono essere impostati nell'area inferiore del navigatore, corrispondono quindi ai gradienti della superficie (vedere l'immagine sopra).

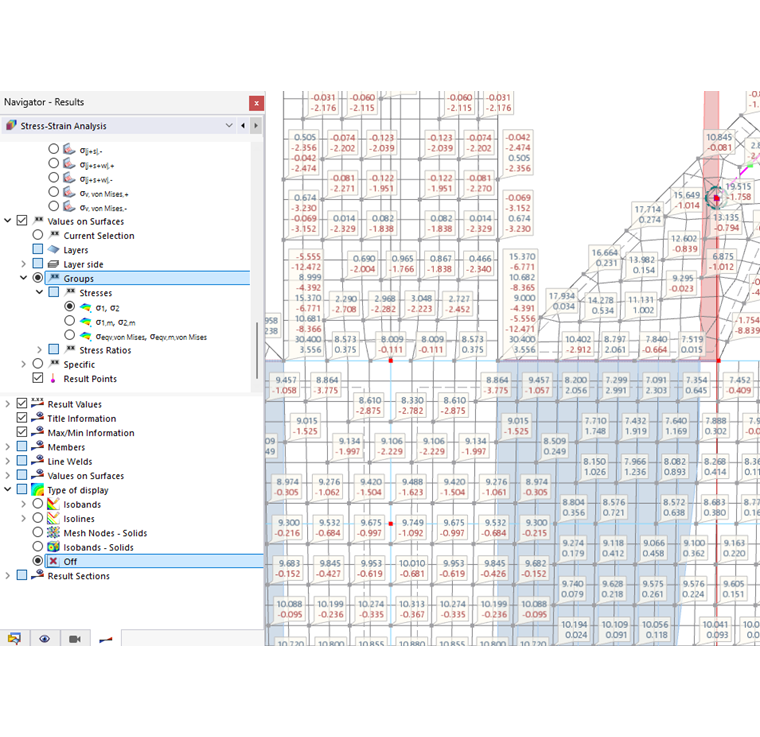

L'opzione Gruppi consente di visualizzare i risultati per direzioni di tensione specifiche. Per questo tipo di visualizzazione, si consiglia di non visualizzare alcun diagramma dei risultati. Per fare ciò, selezionare l'opzione di visualizzazione 'Da' nella sezione inferiore del navigatore.

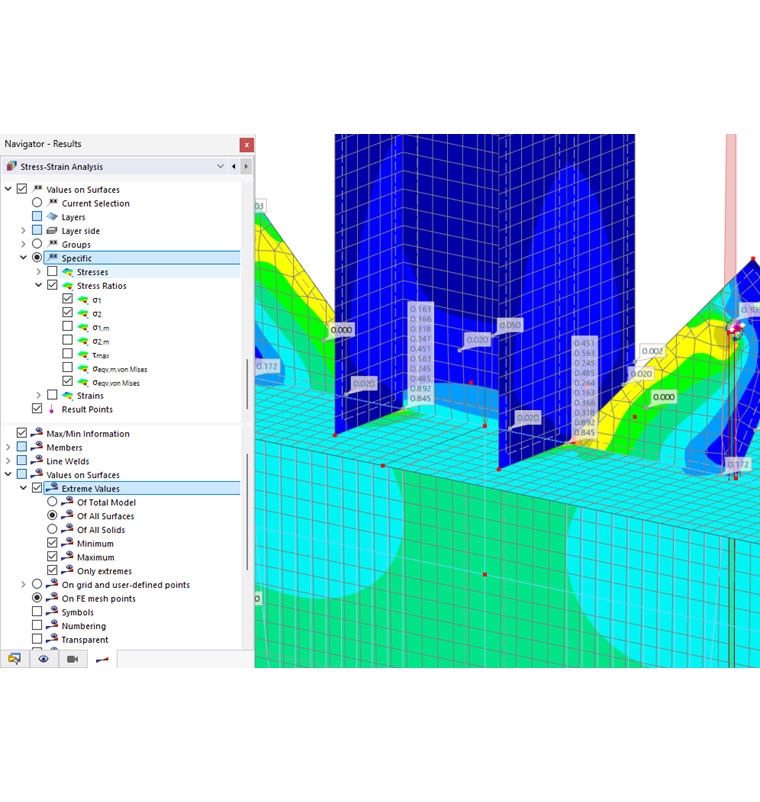

Utilizzare l'opzione Specifico per definire i tipi di risultati per i valori relativi alla tensione o alla deformazione.
