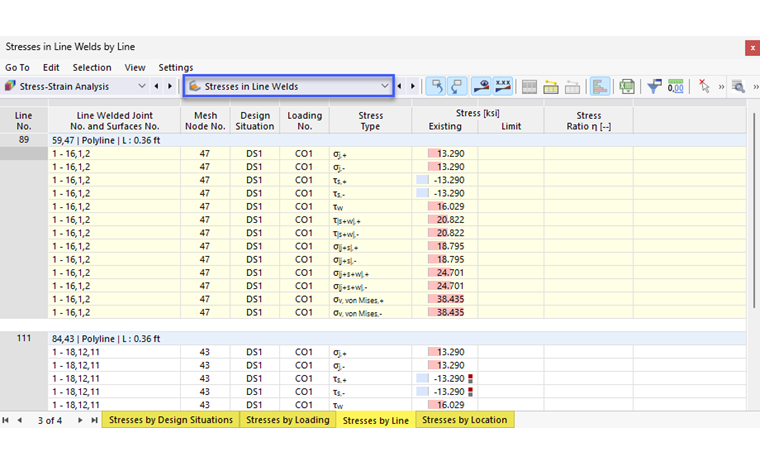

Le tabelle dei risultati della categoria Tensioni in giunzioni linear contengono le tensioni calcolate delle saldature lineari con i relativi utilizzi.
Le tensioni delle saldature sono ordinate nei registri secondo i seguenti criteri:
- Azioni (situazioni di progetto, combinazioni di carico)
- Oggetti (saldature lineari)
- Posizione di progetto (punto della linea)
Numero della connessione di saldatura lineare e Numero della superficie
Per ogni tipo di tensione viene indicato il numero della connessione di saldatura lineare in cui è presente il valore maggiore.
Numero del nodo maglia
Viene indicato il numero del nodo della mesh FE per il quale è stato determinato il massimo utilizzo.
Coordinate del nodo maglia
Nelle tre colonne vengono specificate le coordinate globali X, Y e Z dei nodi della mesh FE.
Situazione di progetto
Questa colonna indica il numero della Situazione di progetto per cui sono presenti le singole tensioni.
Azione
Sono indicati i numeri delle combinazioni di carico o risultati rilevanti per la tensione in questione.
Tipo di tensione
In questa colonna sono elencati i tipi di tensioni che hai stabilito e assegnato nelle Configurazioni di connessione per saldature lineari.
Tensione presente / Limite
Per ogni tipo di tensione viene indicata la tensione effettiva.
La colonna 'Limite' è in genere vuota, poiché nel dialogo Configurazione di connessione per saldature lineari la tipologia di tensione limite è impostata su 'Nessuna' di default: questo permette un utilizzo delle tensioni delle saldature indipendentemente dalle norme. Se però hai stabilito tensioni limite personalizzate, esse verranno indicate qui.
Rapporto di tensione η
Se hai stabilito tensioni limite personalizzate nel dialogo Configurazione di connessione per saldature lineari , verranno indicati i rapporti di tensione (utilizzi) rispetto al valore limite. Il grado di utilizzo viene espresso dalla lunghezza della barra colorata.
