Una Creazione guidata di combinazioni supporta l'utente nel compito di sovrapporre i casi di carico in combinazioni conformemente alla norma. Essa controlla in base a quali regole le azioni vengono combinate in una Situazione di progetto .
La Creazione guidata di combinazioni viene attivata automaticamente quando si crea il modello (vedere l'immagine Scheda 'Add-on' ). Anche nella finestra di dialogo Casi di carico e combinazioni è possibile attivare o disattivare la Creazione guidata di combinazioni.
Una Creazione guidata di combinazioni gestisce le specifiche in base alle quali vengono formate le combinazioni. È possibile definire più Creazioni guidate di combinazioni e assegnarle alle situazioni di progetto.
Il 'Nome' rappresenta una designazione breve. Si basa sul tipo di generazione e sul tipo di analisi.
Base
La scheda Base gestisce le informazioni generali della procedura guidata, selezionata nellElenco' a sinistra.
Impostazioni
I campi di selezione 'Genera da' determinano se vengono generate Combinazioni di carico o Combinazioni di risultati. La generazione di combinazioni di carico è predefinita, poiché gli effetti non lineari e i risultati secondo l'analisi del secondo ordine possono essere rilevati correttamente solo con le combinazioni di carico.
Nell'elenco 'Impostazioni di analisi strutturale' è possibile selezionare in base a quale metodo di analisi devono essere esaminate le combinazioni (vedere il capitolo Impostazioni di analisi strutturale).
Opzioni I
Se nei dati di base del modello è attivato l'add-on Stabilità strutturale (licenza richiesta), è possibile considerare le specifiche per l'analisi di stabilità nella formazione delle combinazioni.
La casella di controllo 'Considera casi di imperfezione' controlla se le combinazioni vengono formate con o senza imperfezioni (vedere il capitolo Casi di imperfezione). Con l'opzione 'Genera le stesse combinazioni di carico senza caso di imperfezione' è possibile generare combinazioni una volta con e una volta senza imperfezioni.
Se si attiva la casella di controllo 'Considera stato iniziale da', è possibile selezionare un caso di carico nella scheda Stato iniziale, le cui deformazioni rappresentano la posizione iniziale per le combinazioni di carico generate. Anche in questo caso è possibile generare combinazioni sia con che senza considerazione di uno stato iniziale.
La casella di controllo 'Modifica della struttura' offre la possibilità di considerare nelle combinazioni di carico un adattamento della rigidezza o un trattamento speciale delle non linearità (vedere il capitolo Modifiche della struttura).
Opzioni II
Se si attiva la casella di controllo 'Combinazioni di azioni definite dall'utente', non vengono formate combinazioni di azioni (vedere il capitolo Combinazioni di azioni). È necessario quindi combinare manualmente le azioni.
Con l'opzione 'Azioni permanenti favorevoli', durante la generazione viene fatta una distinzione tra azioni permanenti favorevoli e sfavorevoli. Esse vengono incluse nella sovrapposizione con coefficienti parziali di sicurezza specifici. Vengono create combinazioni di carico aggiuntive.
Con la casella di controllo 'Riduci il numero di combinazioni generate', il numero di casi di carico che compaiono nelle combinazioni di carico può essere generalmente limitato. Viene analizzato quali casi di carico forniscono forze interne e deformazioni positive o negative. Successivamente, tutti i casi di carico con effetto positivo e tutti i casi di carico con effetto negativo vengono raggruppati. In questo modo, nelle combinazioni vengono considerati solo i casi di carico rilevanti per i valori massimi o minimi.
Combinazioni di risultati
Quando si generano Combinazioni di risultati, è possibile creare le cosiddette Combinazioni ausiliarie. Questa opzione è accessibile se nella finestra di dialogo 'Casi di carico e combinazioni' nella scheda Base è selezionata la casella di controllo 'Parentesi' per le combinazioni di risultati.
Inoltre, è possibile generare sottocombinazioni del tipo 'Sovrapposizione', che identificano i componenti contenuti come combinazioni separate (vedere il capitolo Combinazioni di risultati).
La casella di controllo Genera come sovrapposizione permanente controlla se le azioni non permanenti come i carichi utili vengono considerate nelle combinazioni con il criterio 'Temporaneo' o 'Permanente' (vedere il capitolo Combinazioni di risultati).

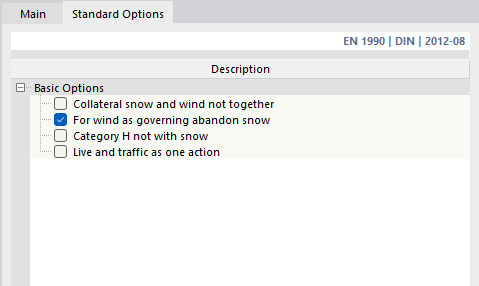

Opzioni standard
La scheda Opzioni standard gestisce le impostazioni di base per la sovrapposizione di determinate categorie di azioni.
Le opzioni di selezione sono adattate alla norma. Per EN 1990, ad esempio, è possibile trascurare determinate costellazioni se hanno una bassa probabilità di occorrenza. Ad esempio, con determinate proprietà del modello, il carico della neve può non essere considerato nell'azione guida Vento. Se si attiva una delle opzioni, il numero di combinazioni generate viene ridotto di conseguenza.

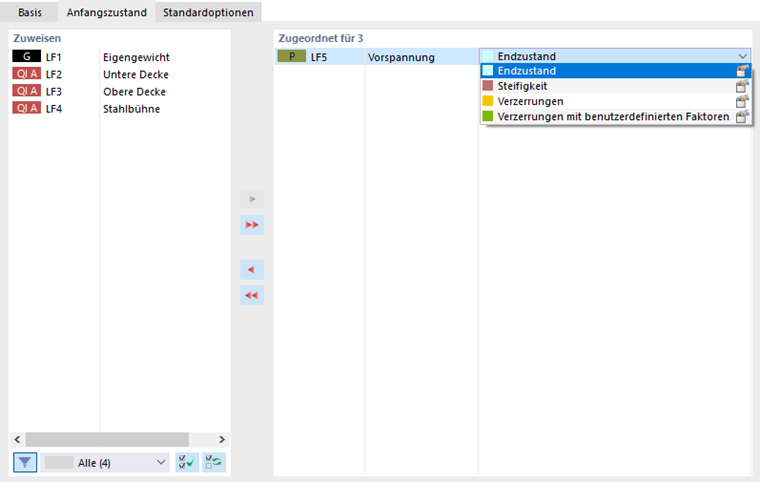

Stato iniziale
Nella scheda Stato iniziale è possibile selezionare un caso di carico le cui deformazioni rappresentano la posizione iniziale per le combinazioni formate. In questo modo è possibile considerare, ad esempio, l'influenza di una precompressione.
L'elenco nella sezione 'Assegnato per' offre la possibilità di adattare il tipo di stato iniziale per il caso di carico selezionato. Le singole opzioni sono descritte nel capitolo Casi di carico .
