Połącz przypadki obciążeń

Oddziaływania

Po utworzeniu przypadków obciążeń w zakładce "Oddziaływania" można określić, czy przypadki obciążeń z określonej kategorii oddziaływania mogą wystąpić jednocześnie, czy też pojedynczo. Na przykład kategoria Wiatr jest ustawiona na "Indywidualnie".

Sytuacje obliczeniowe

To webinarium dotyczy wyłącznie SGN i charakterystycznych sytuacji obliczeniowych SGU. Dlatego w zakładce "Sytuacje obliczeniowe" można usunąć pozostałe dwie sytuacje obliczeniowe.

Aby uwzględnić zależność obu przypadków obciążeń w SGN , należy aktywować opcję " Włączające/wyłączające przypadki obciążeń ". W zakładce "Wykluczające się przypadki obciążeń" można określić, że dwa przypadki obciążeń wzajemnie się wykluczają, jak w tym przykładzie chodnik (PO4) i kable po prawej stronie mostu (PO3). Można również określić
"Włącznie z przypadkami obciążeń", wskazując, że przypadek obciążenia może wystąpić tylko wtedy, gdy wystąpi inny przypadek obciążenia. Dla rozpatrywanego przykładu należy zdefiniować, że kable po prawej stronie (PO3) powinny być brane pod uwagę tylko wtedy, gdy występują również kable po lewej stronie mostu (PO2).

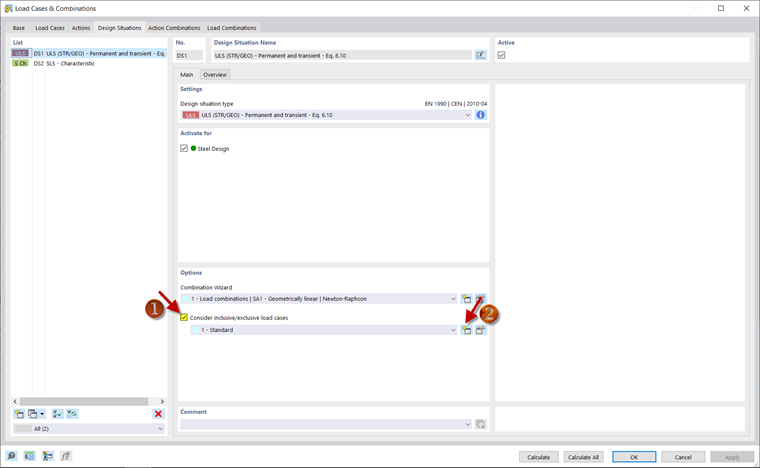

01 Aktywuj współzależne przypadki obciążeń

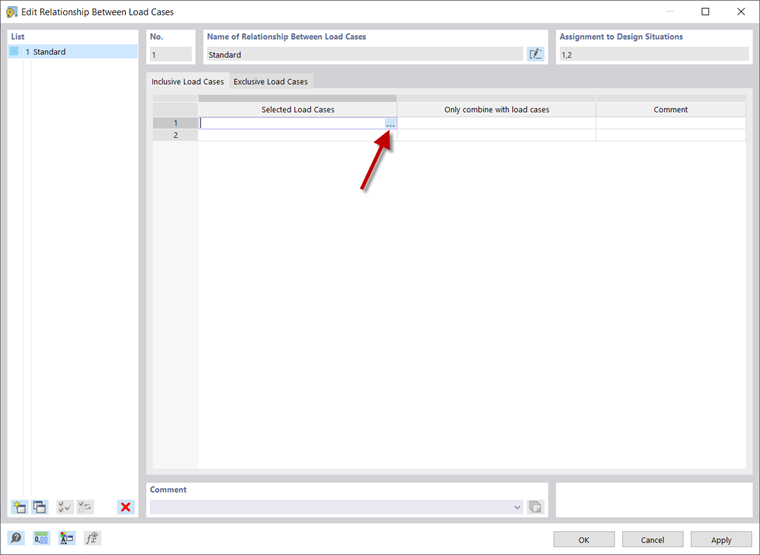

02 Wybierz zależny przypadek obciążenia

Za pomocą kreatora kombinacji można nałożyć przypadki obciążeń zgodnie z normą. Naciśnięcie klawisza powoduje otwarcie ustawień kreatora kombinacji, w którym można aktywować obliczenia według statyki liniowej analizę i analizę stateczności. Dostępne są również opcje dotyczące imperfekcji, modyfikacji konstrukcyjnych i opcji standardowych, które nie zostały wyjaśnione w tej instrukcji. Więcej informacji można znaleźć tutaj.

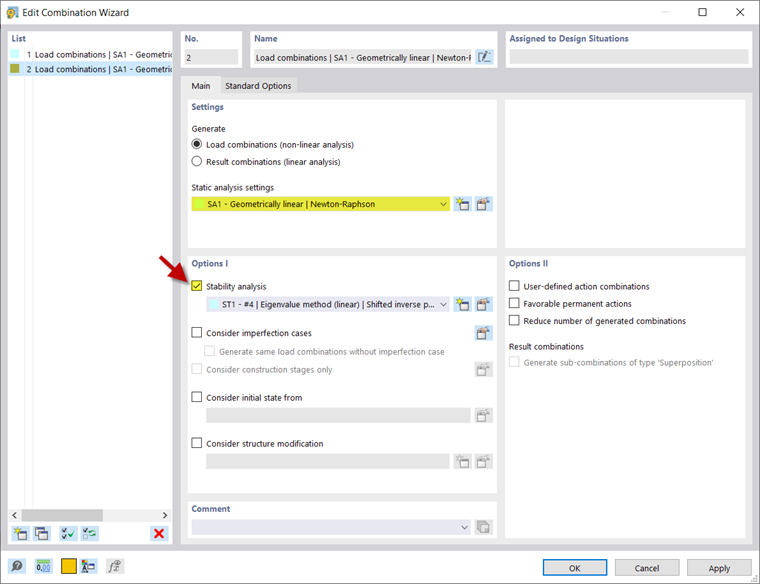

04 Edytuj generatory kombinacji

W przypadku SGU można dezaktywować analizę stateczności i aktywować włączające/wyłączające przypadki obciążeń w ten sam sposób.

Kombinacje oddziaływań i obciążeń

Wszystkie automatycznie wygenerowane kombinacje można wyświetlić w zakładkach Oddziaływanie i Kombinacje obciążeń, a w razie potrzeby można dodać dodatkowe kombinacje. Oddziaływania/przypadki obciążeń rozpatrywanej kombinacji są wymienione w sekcji "Przypisanie".

Aby potwierdzić wprowadzenie przypadków obciążeń i kombinacji, należy kliknąć przycisk OK.
