Ponte canale sul fiume Ems n. 911 N, Germania - Bypass
Progetto cliente
![[DE] CP 001203 | Ponte sul canale sul fiume Ems n. 911 N - Bypass, Germania](/-/media/Images/netgenium/thumbnails/3/0/7/2/3/3072325/3072325.png?la=it&mw=578&mlid=76ED68C8208B423FB8E1FFBB21F7E877&hash=A86C7203A95D93842CDB23122091B0D50C60F19D)
-
03

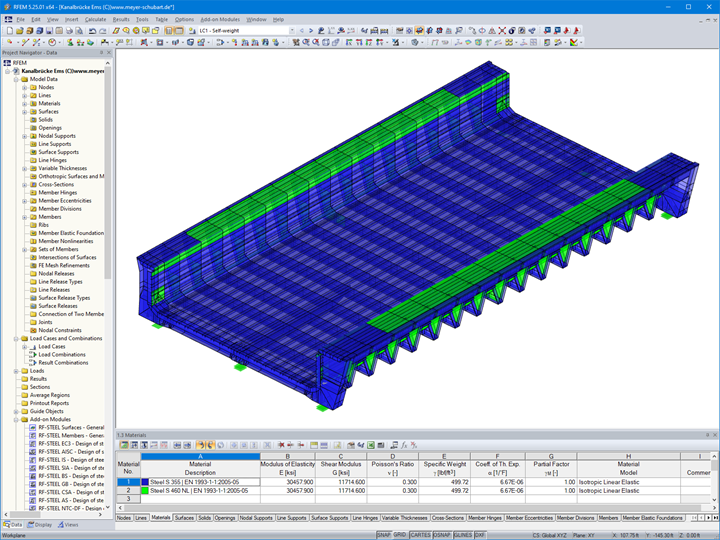

Immagine - Modello 3D RFEM del ponte a metà passante (© Meyer + Schubart VBI)
-
03

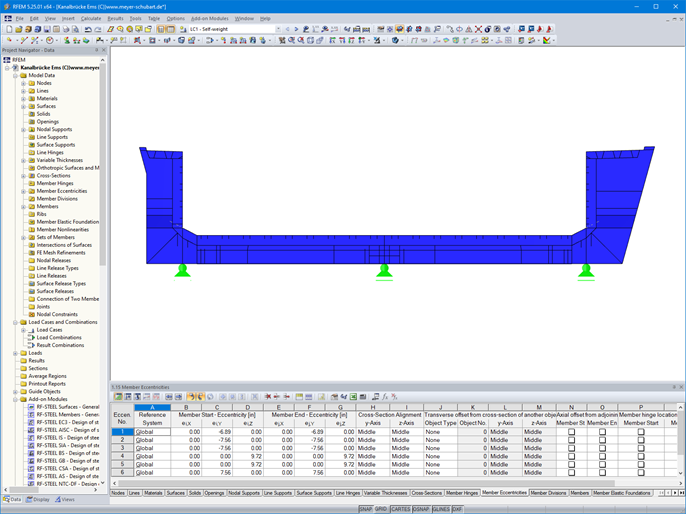

Immagine - Vista in sezione del ponte a metà passante (© Meyer + Schubart VBI)
-
03

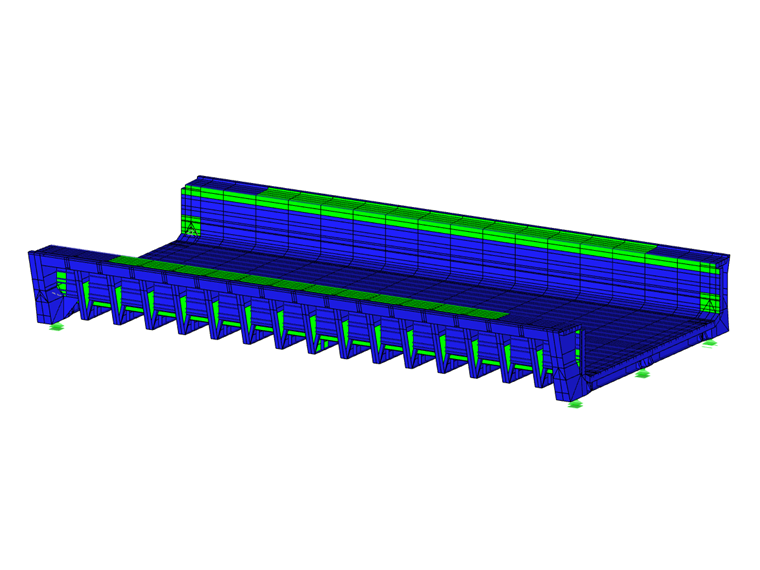

Immagine - Ponte a depressione in RFEM (© Meyer + Schubart VBI)
-
03

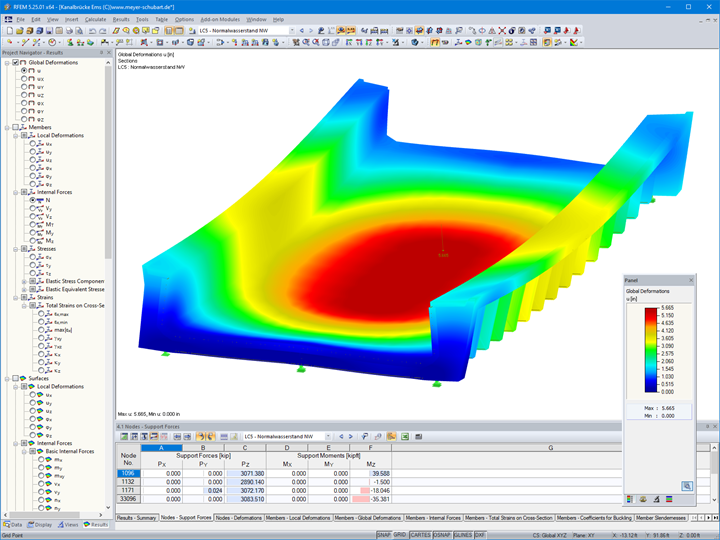

Immagine - Deformata in caso di carico del livello dell'acqua normale (la struttura è progettata con una precamera per carichi permanenti e livello dell'acqua normale; © Meyer + Schubart VBI)
-
04
Immagine - Deformata in caso di carico del livello dell'acqua normale (la struttura è progettata con una precamera per carichi permanenti e livello dell'acqua normale; © Meyer + Schubart VBI)
-
04
Immagine - Modello 3D RFEM del ponte a metà passante (© Meyer + Schubart VBI)
-
04
Immagine - Vista in sezione del ponte a metà passante (© Meyer + Schubart VBI)
-
04
Immagine - Ponte a depressione in RFEM (© Meyer + Schubart VBI)
-
05
Immagine - Vista in sezione del ponte a metà passante (© Meyer + Schubart VBI)
-
05
Immagine - Modello 3D RFEM del ponte a metà passante (© Meyer + Schubart VBI)
-
05
Immagine - Ponte a depressione in RFEM (© Meyer + Schubart VBI)
-
05
Immagine - Deformata in caso di carico del livello dell'acqua normale (la struttura è progettata con una precamera per carichi permanenti e livello dell'acqua normale; © Meyer + Schubart VBI)

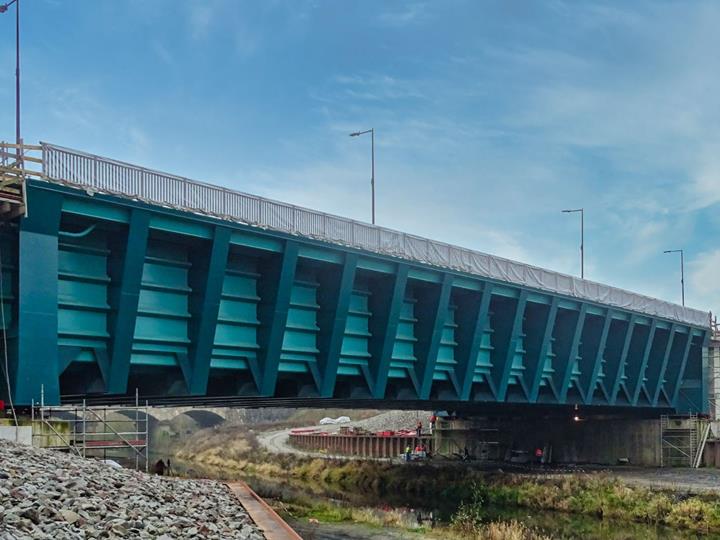

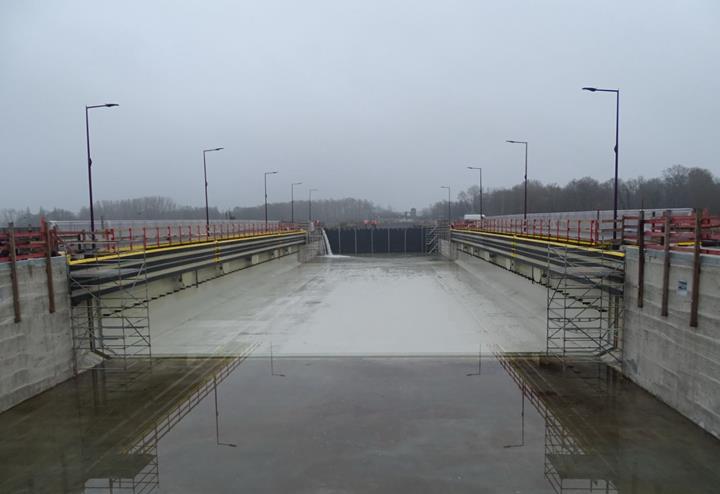

Il ponte canale sul fiume Ems (KBr), costruito negli anni '30, sarà rinnovato al km DEK 78.806N, come parte dei lavori di estensione del canale Dortmund-Ems (DEK). Per la nuova costruzione è previsto un doppio ponte inferiore che dovrà essere costruito senza interrompere la navigazione.
| Committente |
Agenzia federale per le vie navigabili e la navigazione, WNA Datteln, Germania wna-datteln.wsv.de |
| Progettazione strutturale, progettazione della sovrastruttura |
Meyer + Schubart VBI, Wunstorf, Germania www.meyer-schubart.de
|
| Esecuzione della sovrastruttura in acciaio |
SEH Engineering GmbH, Hannover, Germania www.seh-engineering.de |
Parametri del modello
Modello
All'inizio della ristrutturazione, sarà costruito un percorso di bypass: L'inserimento longitudinale del ponte canale nella posizione del bypass è avvenuto nell'ottobre 2020. Il ponte sarà spostato nella sua posizione finale dopo il completamento della seconda sezione.
Il cliente Dlubal Meyer+Schubart di Wunstorf (Germania) ha fornito la progettazione strutturale e la pianificazione dell'esecuzione della sovrastruttura. L'intera sovrastruttura in acciaio è stata modellata e progettata come modello 3D in RFEM utilizzando elementi a guscio piano.
Struttura
Il ponte canale si estende per 62,4 m con una larghezza totale di 38 m. Poggia su supporti di 33 m di larghezza, 6,8 m di spessore e 5,45 m di altezza. Per ogni appoggio sono previsti tre supporti sferici. Nello stato operativo pieno di acqua, sui vincoli esterni agiscono forze fino a 35000 kN.
Tra i dispositivi di delimitazione, la larghezza navigabile è di 26 m e la larghezza idraulica è di 28 m. Sui lati (parte superiore delle pareti della barriera) ci sono vie di servizio larghe 16 m (lato est) e 3 m (lato ovest). La parte inferiore del ponte forma il corrente inferiore e le vie di servizio formano il corrente superiore della sezione trasversale per la progettazione strutturale.
Per la progettazione del ponte canale, sono state considerate azioni variabili come azioni idrostatiche + idrodinamiche, carico del ghiaccio + pressione del ghiaccio, temperatura, nonché azioni straordinarie come l'impatto di una nave in caso di incidente (impatto della nave con un angolo di approccio di 6°) e il caso di nave affondata. La struttura è progettata per una vita di servizio di 100 anni secondo l'Eurocodice.
Letteratura
Posizione del progetto
Parole chiave
Ponte canale Ems Ponte canale Acciaio
