Farmacia e ufficio medico a El Espinal, Oaxaca, Messico
Progetto cliente

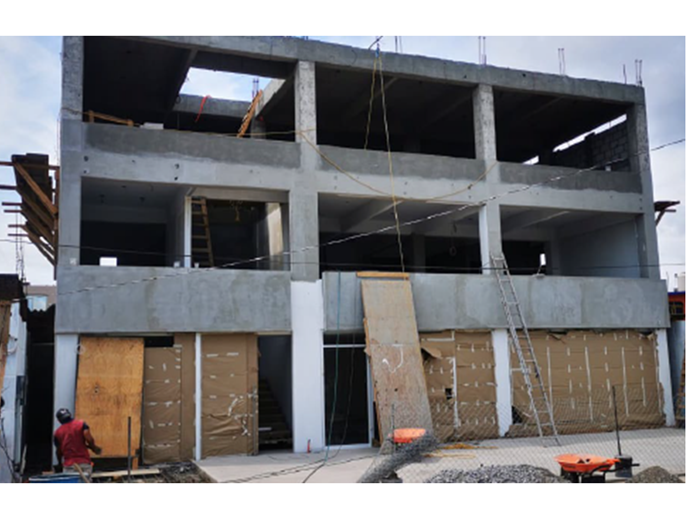

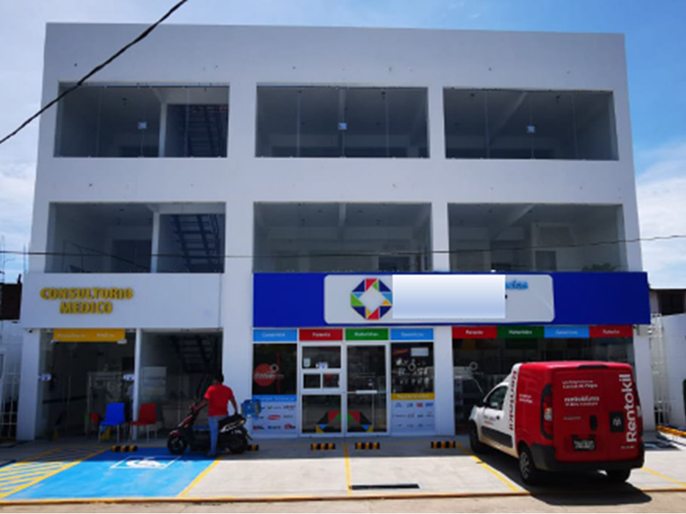

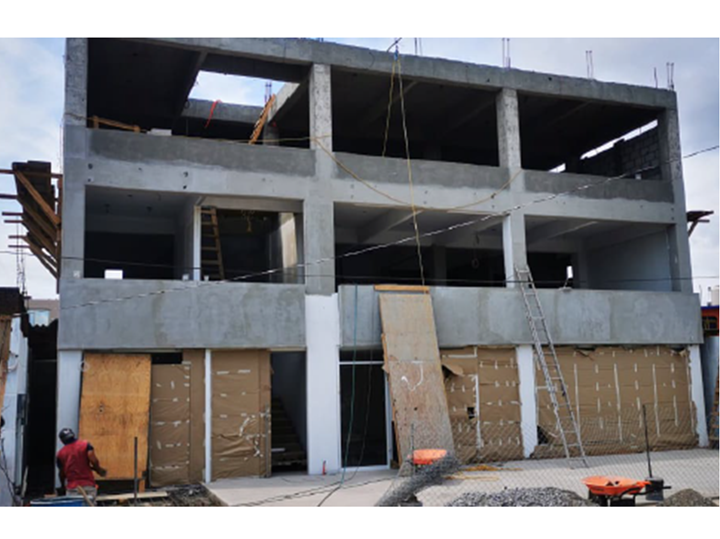

L'edificio si trova in via Melchor Ocampo, Tercera Sección, a El Espinal, Oaxaca, in Messico. Si tratta di un edificio con una farmacia al piano terra e studi medici ai piani superiori con pareti divisorie in materiale leggero.
| Ingegneria strutturale |
Ing. Miguel Angel Ulloa Castillejos SIE.istmo Servicio de Ingeniería Estructural El Espinal, Oax. Messico |
Parametri del modello

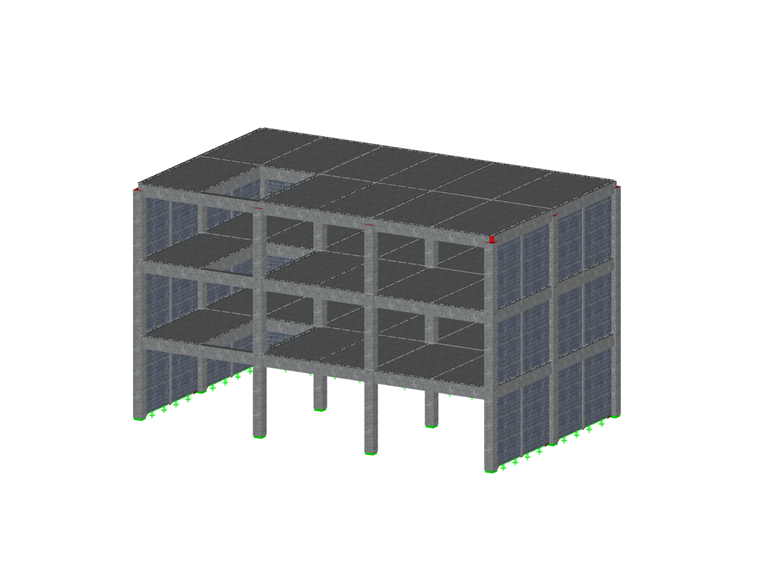

Modello

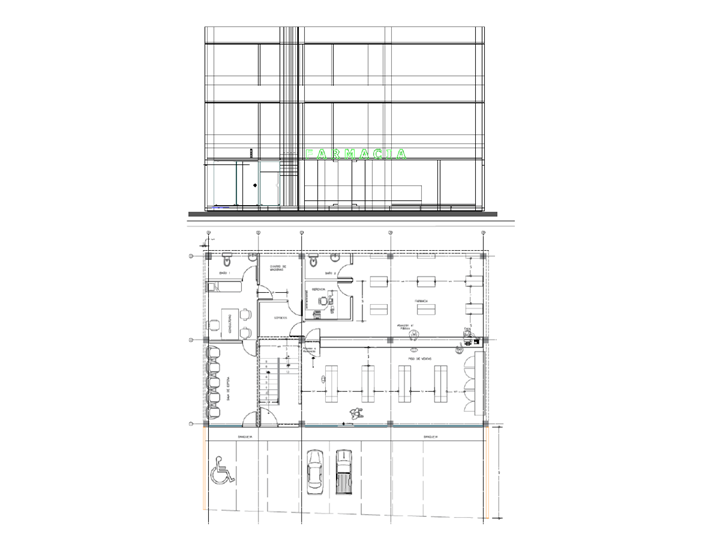

La forma geometrica complessiva della pianta del pavimento e l'altezza è rettangolare.
Tutti i piani sono collegati da una scala metallica che è stata aggiunta dopo che l'impianto principale è stato completato.
Come materiale strutturale sono stati utilizzati cemento armato e muratura. Le colonne in cemento armato sono quadrate e le travi rettangolari. Lo spessore delle solette in cemento armato e dei diaframmi in muratura è uniforme.
Il sistema strutturale principale che sopporta i carichi è composto da telai rigidi in cemento armato, travi e pilastri con e senza diaframmi, costruiti su fondazioni continue in cemento armato.
I carichi e le loro combinazioni sono stati calcolati considerando gli effetti dei carichi laterali progettati per la zona sismica in cui si trova la struttura.

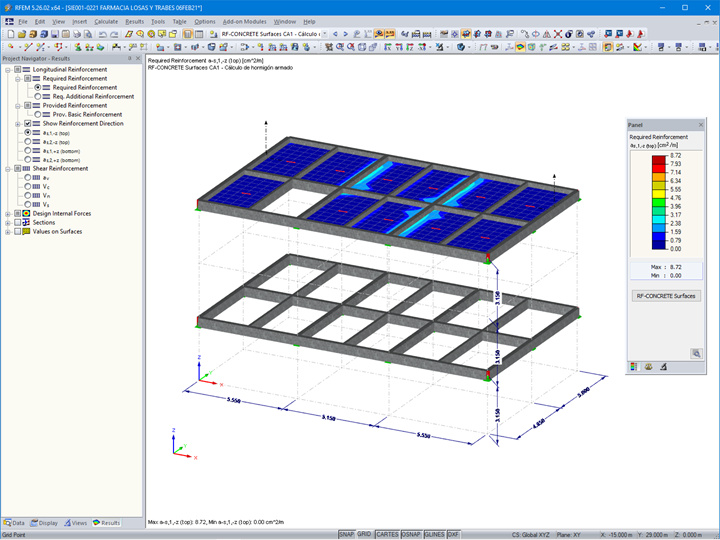

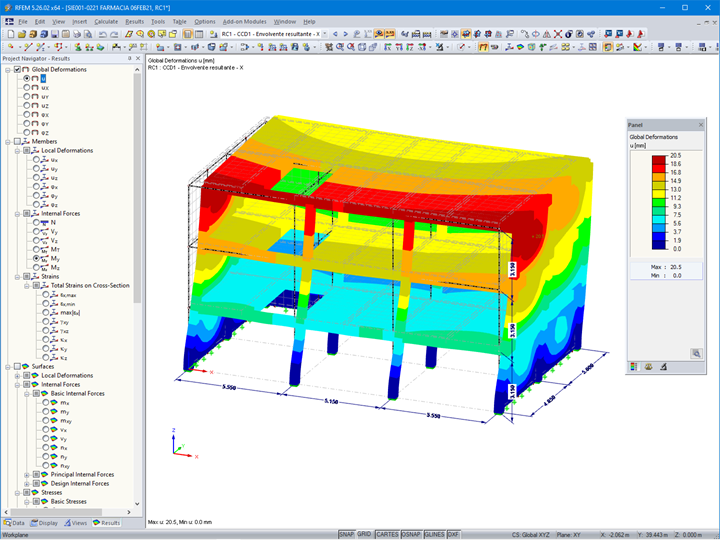

L'analisi strutturale utilizzando il programma principale RFEM 5 e i moduli aggiuntivi RF‑DYNAM Pro, RF‑CONCRETE Surfaces, RF-CONCRETE Members e RF-CONCRETE Columns ha dimostrato che gli elementi strutturali non hanno superato gli stati limite ultimi e di esercizio , né la distorsione dei piani rialzati della struttura per le combinazioni di carico, compresi gli effetti sismici.
La società SAGA Diseño y Construcción ha fornito i dati architettonici ed è stata incaricata dell'esecuzione della costruzione.
Posizione del progetto
Av. Melchor Ocampo, Tercera Sección,70117, El Espinal, Oaxaca
Messico
Parole chiave
Edifico Calcestruzzo armato Calcestruzzo armato Muratura Azioni sismiche
