Lékárna a lékařské ordinace v El Espinal, Oaxaca, Mexiko
Projekt zákazníka

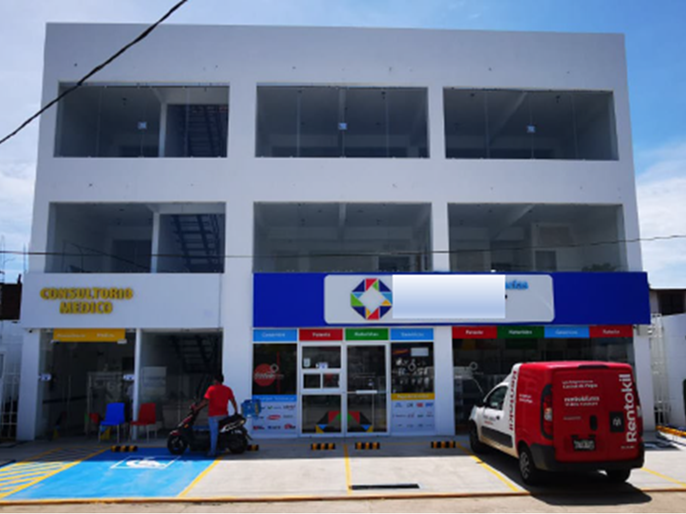

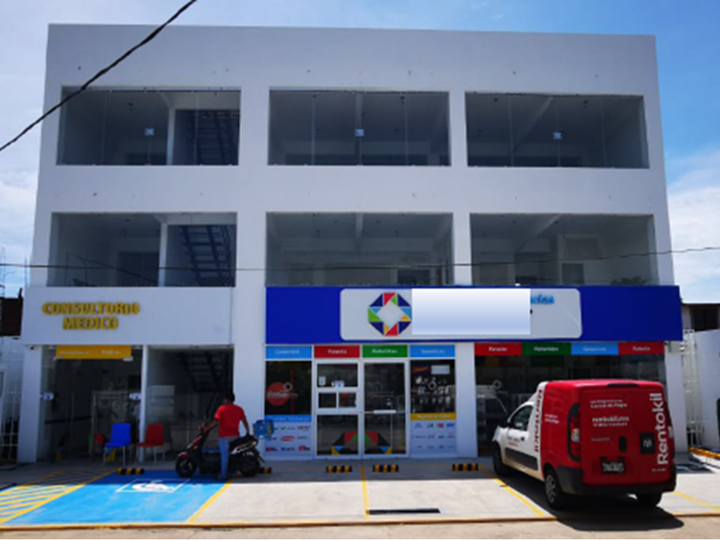

Budova se nachází na ulici Melchor Ocampo, Tercera Sección ve městě El Espinal, Oaxaca, Mexiko. Jedná se o budovu s lékárnou v přízemí a lékařskými ordinacemi ve vyšších podlažích s lehkými stavebními příčkami.
| Statický výpočet |
Ing. Miguel Angel Ulloa Castillejos SIE.istmo Servicio de Ingeniería Estructural El Espinal, Oax. Mexiko |
Parametry modelu

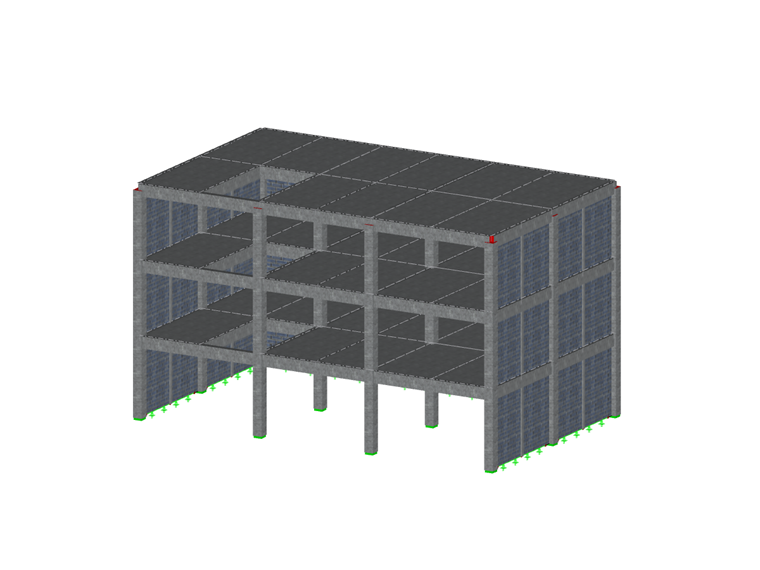

Model

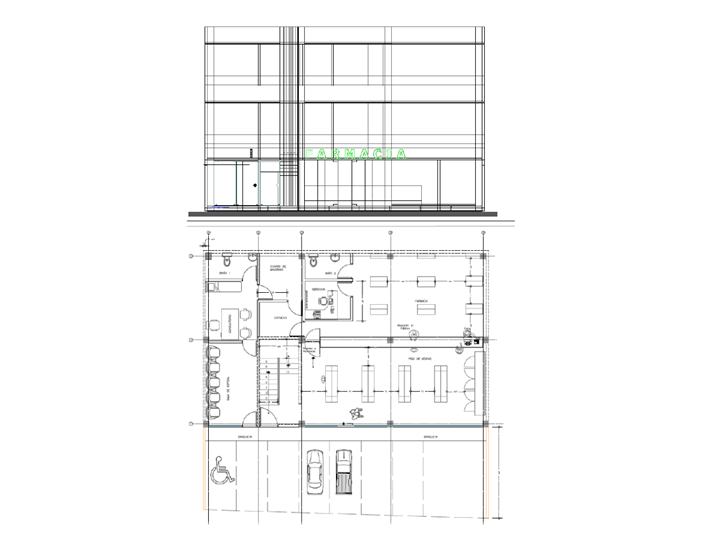

Celkový geometrický tvar je v půdorysu a po výšce obdélníkový.
Všechna podlaží jsou propojena kovovým schodištěm, které bylo přidáno po dokončení hlavního systému.

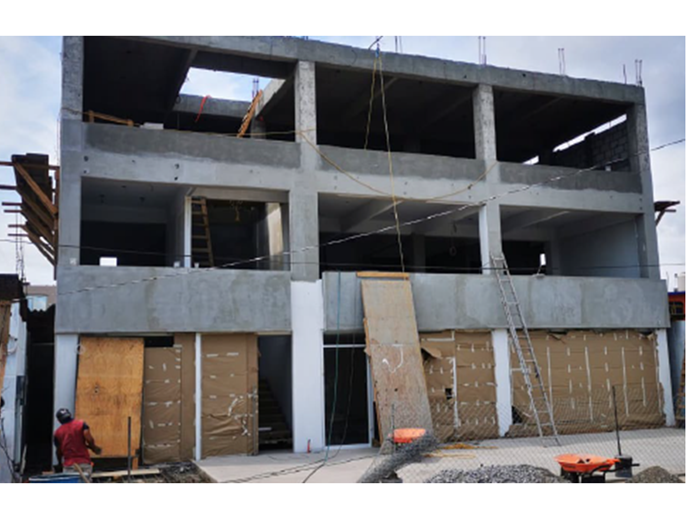

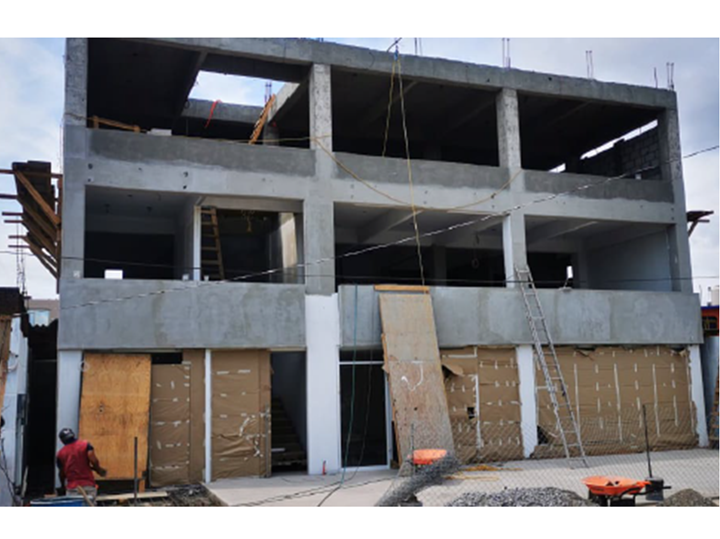

Jako materiál se použily železobeton a zdivo. Průřezy železobetonových prvků jsou čtvercové u sloupů a obdélníkové u nosníků; tloušťka železobetonových desek a zděných diafragmových stěn je konstantní.
Hlavní nosný systém, který přenáší kombinace zatížení, se skládá z tuhých rámů ze železobetonových nosníků a sloupů s případnými zděnými diafragmovými stěnami, které jsou založeny na železobetonových základových pásech.
Zatížení a jejich kombinace se počítaly se zohledněním účinků vodorovných zatížení, která se předpokládají v seizmické oblasti, v níž se konstrukce nachází.

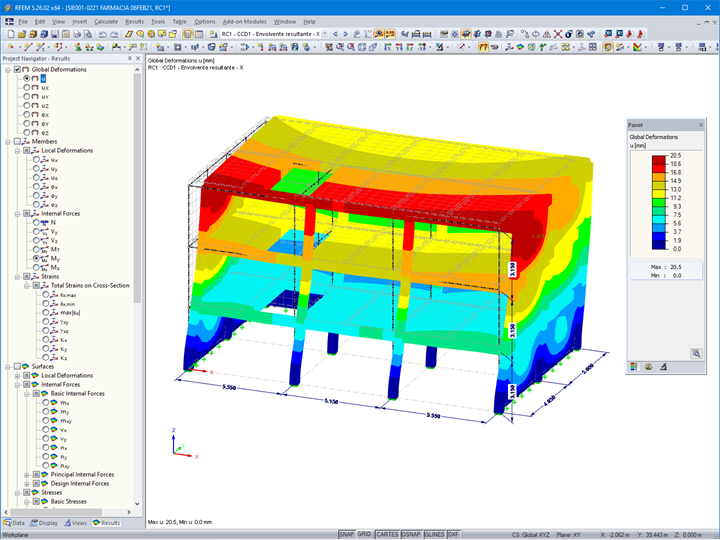

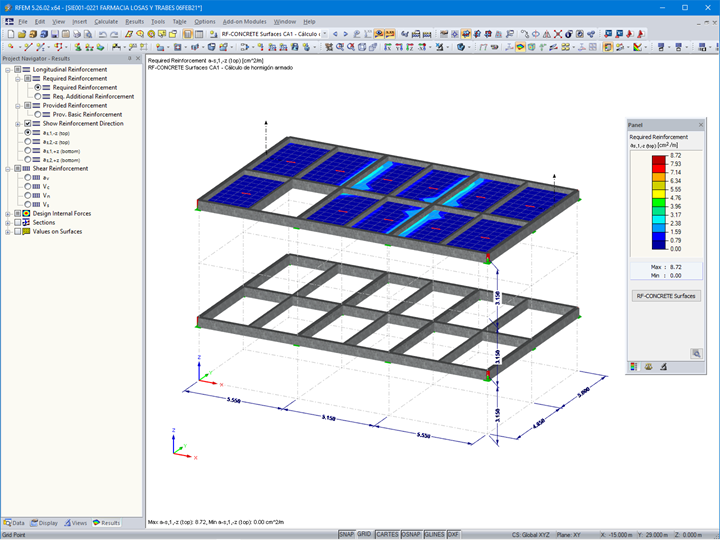

Statická analýza v hlavním programu RFEM 5 a v přídavných modulech RF-DYNAM Pro, RF-CONCRETE Surfaces, RF-CONCRETE Members a RF-CONCRETE Columns prokázala, že konstrukční prvky nepřekračují mezní stavy únosnosti a použitelnosti, ani posun podlaží u kombinací zatížení včetně seizmických účinků.
Společnost SAGA Diseño y Construcción dodala architektonické údaje a převzala odpovědnost za provedení stavby.
Umístění projektu
Av. Melchor Ocampo, Tercera Sección,70117, El Espinal, Oxaca
Mexiko
Klíčová slova
Budova Železobeton Železobeton Zdivo Seizmické účinky
