Apotheken- und Ärztehaus in El Espinal, Oaxaca, Mexiko

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

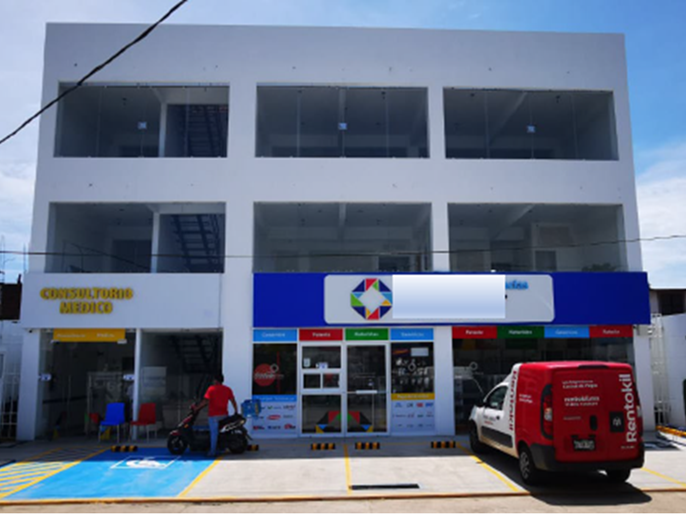

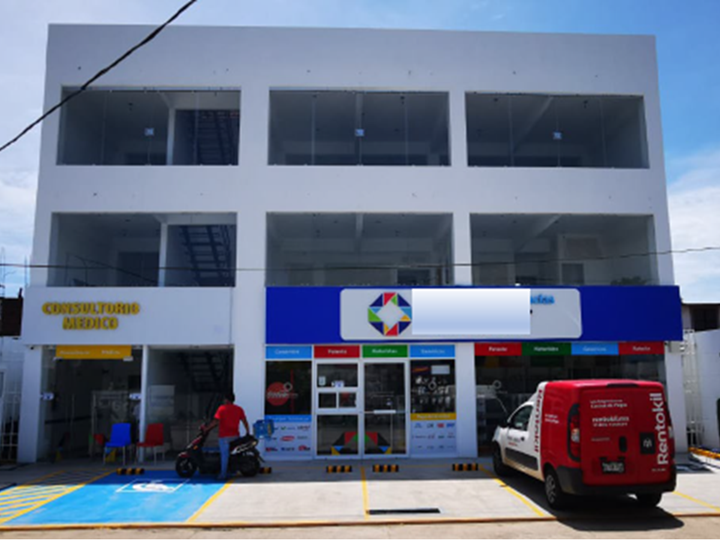

Das Gebäude befindet sich in der avenue Melchor Ocampo, Tercera Sección in El Espinal, Oaxaca, Mexiko. Das Gebäude beinhaltet eine Apotheke im Erdgeschoss und Praxen in den oberen Stockwerken mit Trennwänden aus Leichtbaumaterial.

Statische Berechnung Ing. Miguel Angel Ulloa Castillejos
SIE.istmo Servicio de Ingeniería Estructural
El Espinal, Oax. Mexiko

Modellparameter

Modell

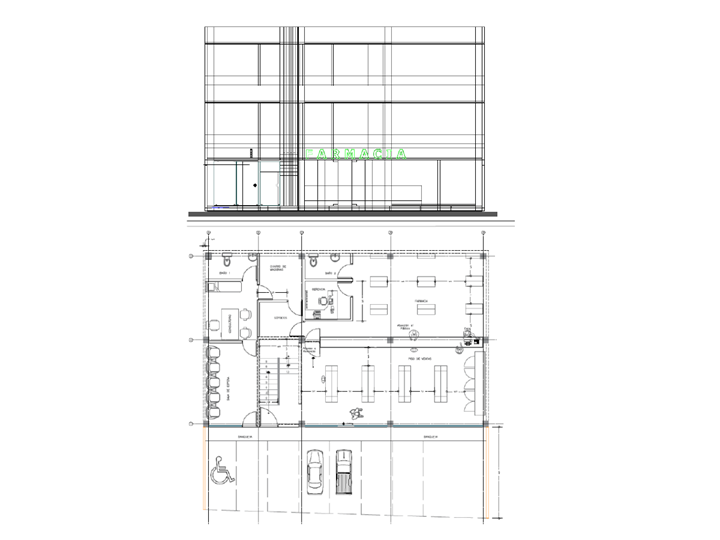

Die geometrische Gesamtform des Grundrisses und der Höhe ist rechteckig.

Alle Stockwerke sind durch eine Metalltreppe verbunden, die nach Fertigstellung des Hauptsystems hinzugefügt wurde.

Als Material wurden Stahlbeton und Mauerwerk verwendet. Die Stahlbetonstützen sind quadratisch und die Träger rechteckig. Die Dicke der Stahlbetonplatten und Wände aus Mauerwerk ist konstant.

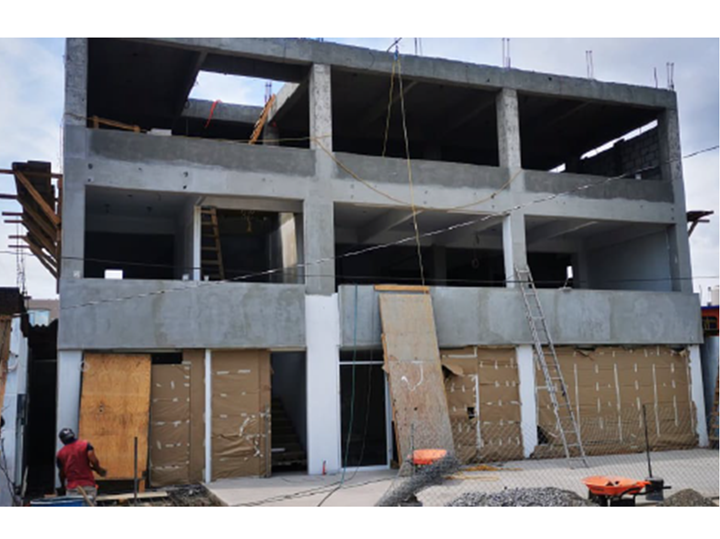

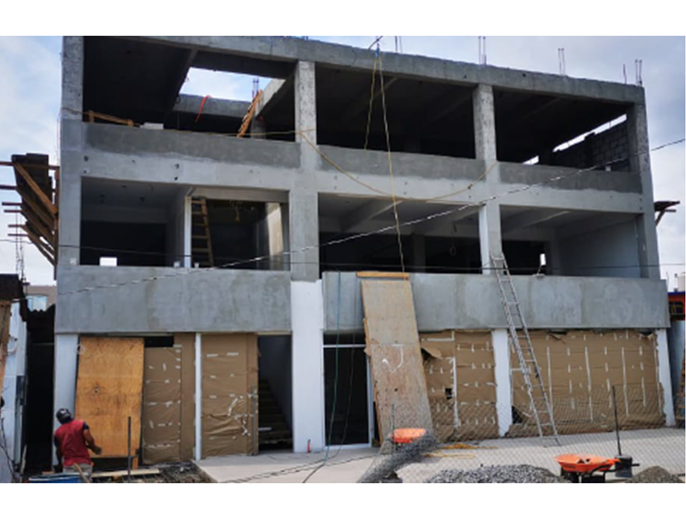

Das Haupttragwerk, das die Lasten abträgt, bilden biegesteife Rahmen aus Stahlbetonträgern und -stützen mit und ohne Ausfachungswänden aus Mauerwerk, gegründet auf Streifenfundamenten aus Stahlbeton.

Die Lasten und ihre Kombinationen wurden unter Berücksichtigung der Horizontallasten berechnet, die für die Erdbebenzone vorgesehen sind, in der sich die Struktur befindet.

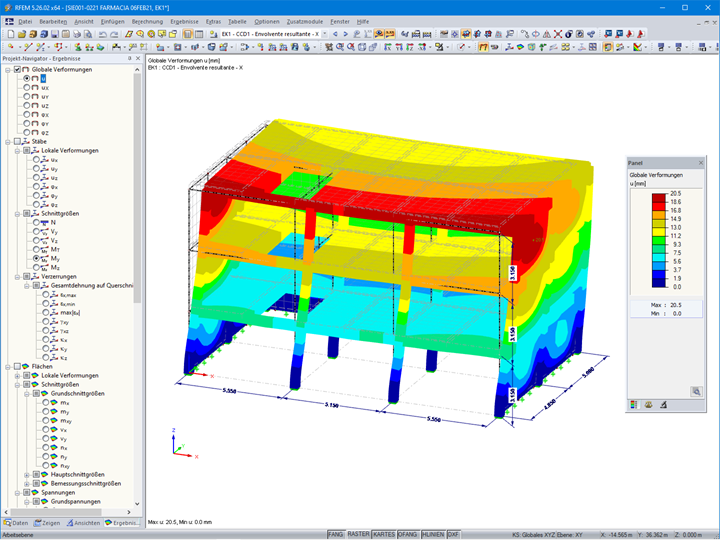

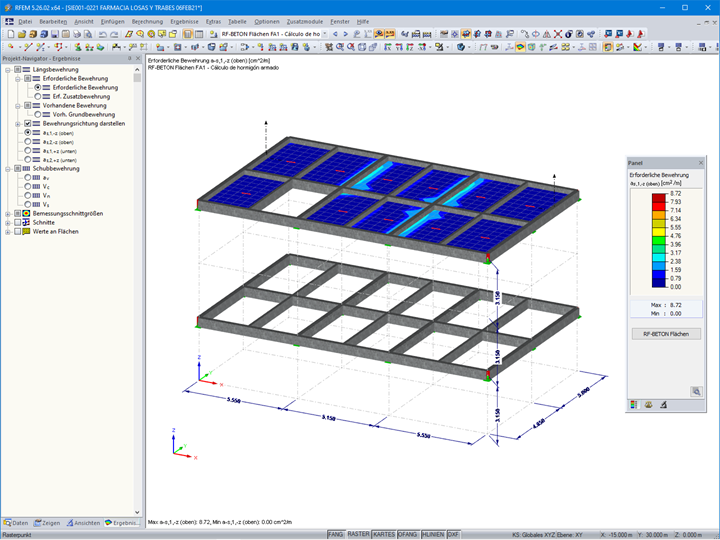

Die statische Berechnung mit dem Hauptprogramm RFEM 5 und den Zusatzmodulen RF-DYNAM Pro, RF-BETON Flächen, RF-BETON Stäbe und RF-BETON Stützen hat gezeigt, dass die Bauteile die Grenzzustände der Tragfähigkeit und Gebrauchstauglichkeit sowie die Geschossverschiebung für die Lastkombinationen einschließlich Erdbebeneinwirkungen nicht überschreiten.

Die Firma SAGA Diseño y Construcción lieferte die Architekturdaten und war mit der Bauausführung beauftragt.

Projekt-Standort

Av. Melchor Ocampo, Tercera Sección,
70117, El Espinal, Oxaca
Mexiko

Schlüsselwörter

Gebäude Stahlbeton Stahlbeton Mauerwerk Erdbeben
