Apteka i gabinety lekarskie w El Espinal, Oaxaca, Meksyk
Projekt klienta

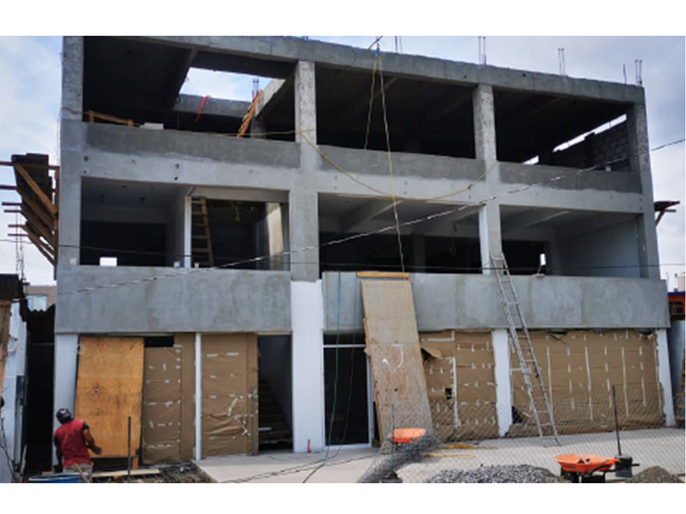

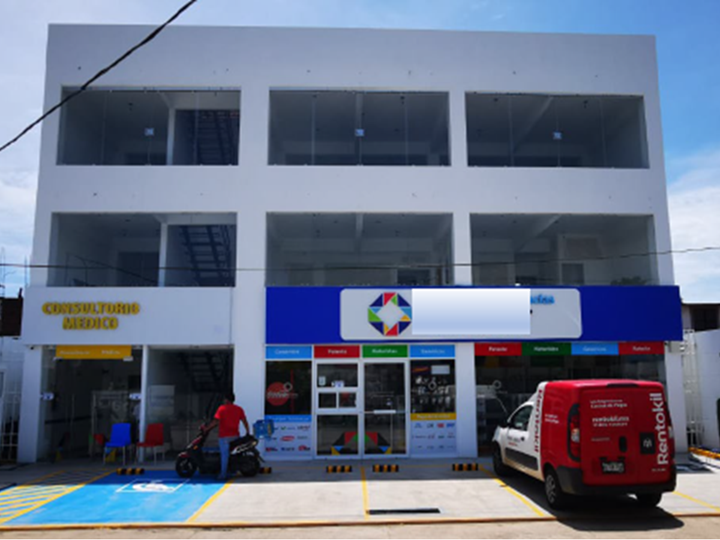

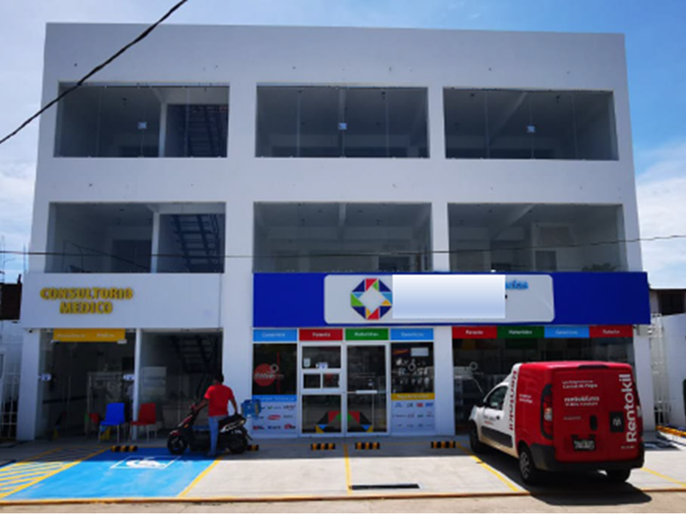

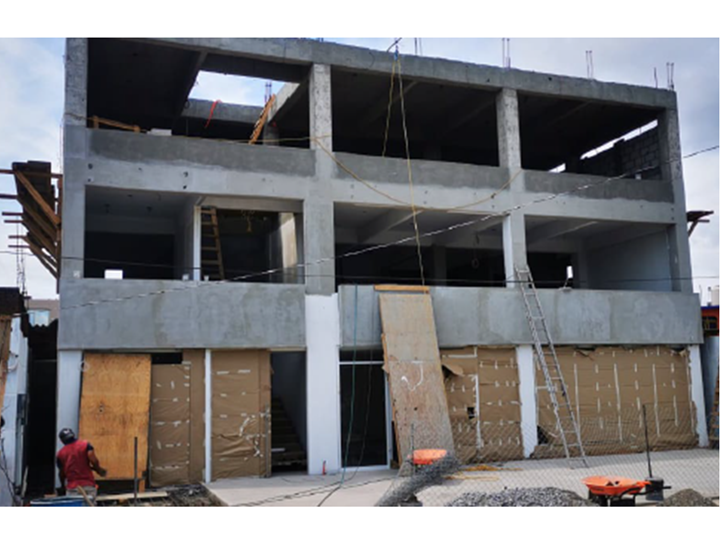

Budynek znajduje się przy alei Melchor Ocampo, Tercera Sección w El Espinal, Oaxaca, w Meksyku. Jest to budynek mieszczący aptekę na parterze i gabinety lekarskie na wyższych kondygnacjach. W konstrukcji zastosowano lekkie ścianki działowe.
| Inżynieria konstrukcyjna |
Ing. Miguel Angel Ulloa Castillejos SIE.istmo Servicio de Ingeniería Estructural El Espinal, Oax. Mexico |
Parametry modelu

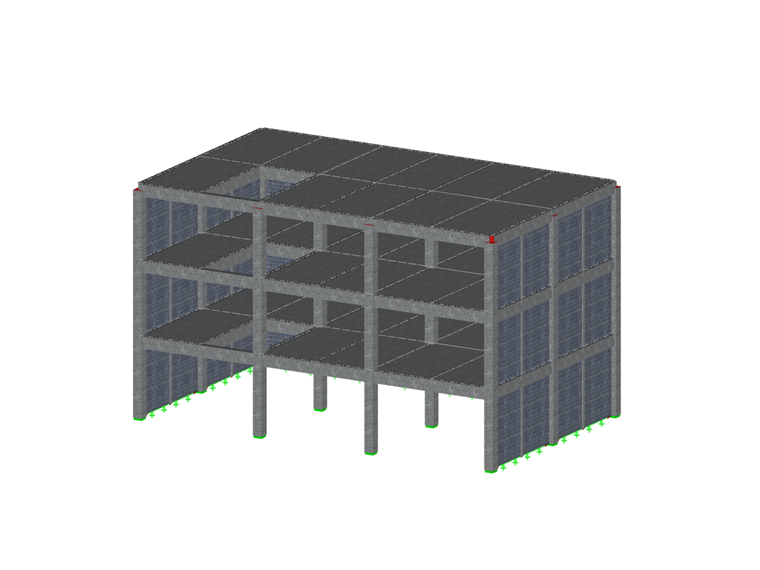

Model

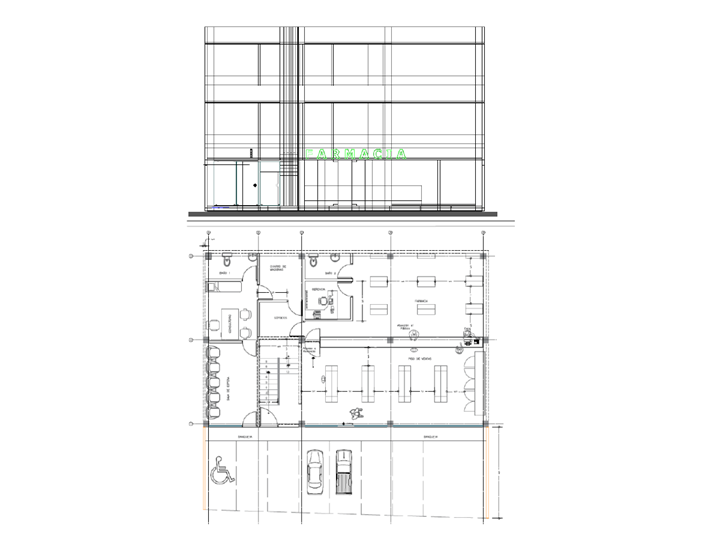

Ogólny kształt geometryczny w rzucie i na wysokości jest prostokątny.
Wszystkie kondygnacje połączone są metalowymi schodami, dodanymi już po zakończeniu budowy głównego układu konstrukcyjnego.
Jako materiał konstrukcyjny zastosowano żelbet i elementy murowe. Słupy żelbetowe mają przekrój kwadratowy, a belki wykształtowano jako prostokątne. Grubość płyt żelbetowych oraz ścian murowanych jest jednakowa w całym obiekcie.
Główny układ konstrukcyjny przenoszący obciążenia składa się ze sztywnych ram wykonanych z belek i słupów z betonu zbrojonego, z murowanymi ścianami wypełniającymi. Posadowiony jest na ławach fundamentowych wykonanych z betonu zbrojonego.
Obciążenia oraz kombinacje zostały obliczone z uwzględnieniem obciążeń poprzecznych, właściwych dla strefy oddziaływań sejsmicznych, w której znajduje się konstrukcja.

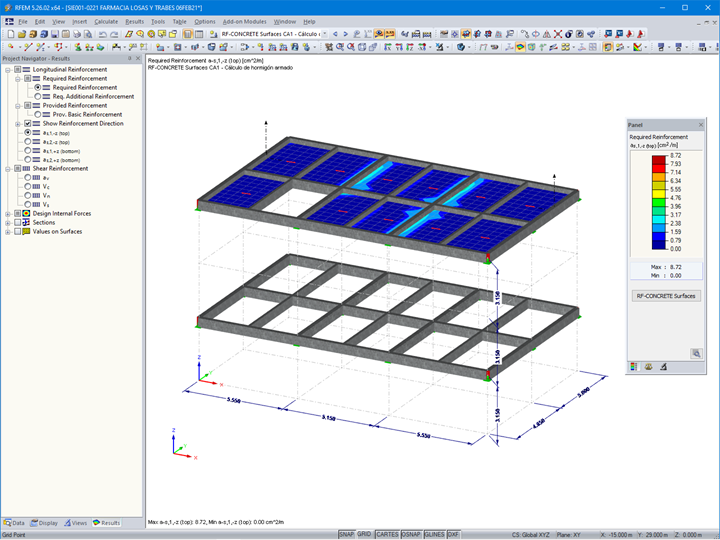

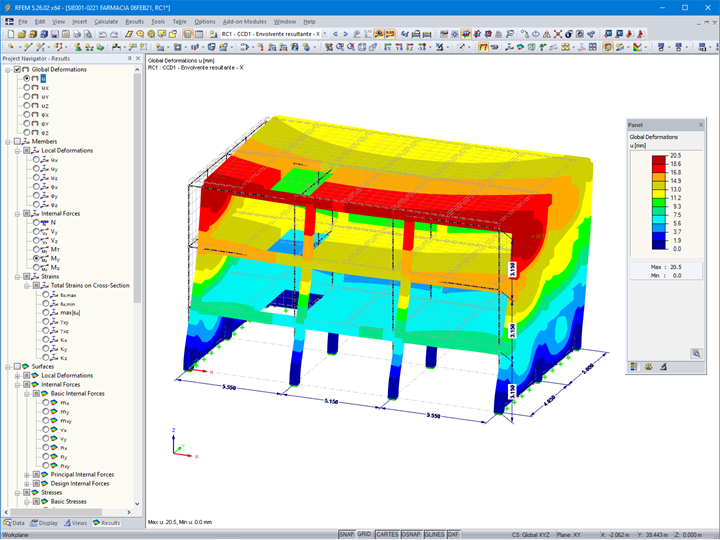

Analiza statyczno-wytrzymałościowa przy użyciu programu głównego RFEM 5 i modułów dodatkowych RF-DYNAM Pro, RF CONCRETE Surfaces, RF-CONCRETE Members i RF-CONCRETE Columns wykazała, że stany graniczne nośności i użytkowalności elementów konstrukcyjnych nie zostały przekroczone. Spełniono też kryteria dla odkształceń stropów antresoli uwzględniające wpływy sejsmiczne.
Firma SAGA Diseño y Construcción dostarczyła dane architektoniczne i była odpowiedzialna za budowę.
Lokalizacja projektu
Av. Melchor Ocampo, Tercera Sección,70117, El Espinal, Oaxaca
Meksyk
Słowa kluczowe
Budynek Beton zbrojony Beton zbrojony Mur Oddziaływania sejsmiczne
