Wykres wyników w przekroju

Przebiegi wyników w przekroju przedstawiają wyniki w punktach naprężeń przekroju. Aby wywołać tę funkcję, kliknij przycisk . Jest ona dostępna w tabelach wyników kategorii 'Obliczenia aluminium' dla obiektów prętowych, ale nie dla powierzchni.

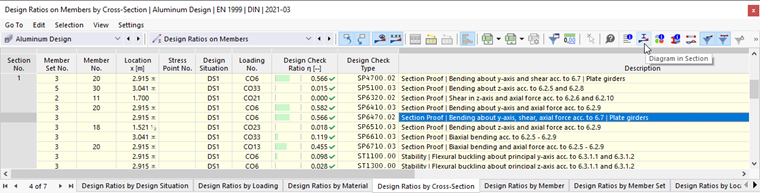

Przycisk "Wykresy wyników na przekroju" w pasku narzędzi tabeli

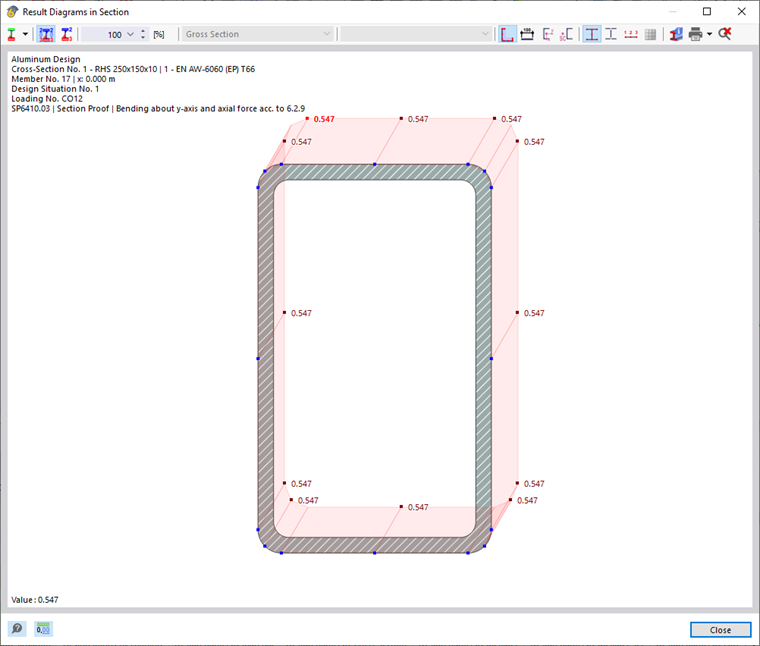

Pojawia się okno 'Przebiegi wyników w przekroju'. Grafika przedstawia stan naprężeń, który odpowiada wynikowi dla bieżącego wiersza tabeli.

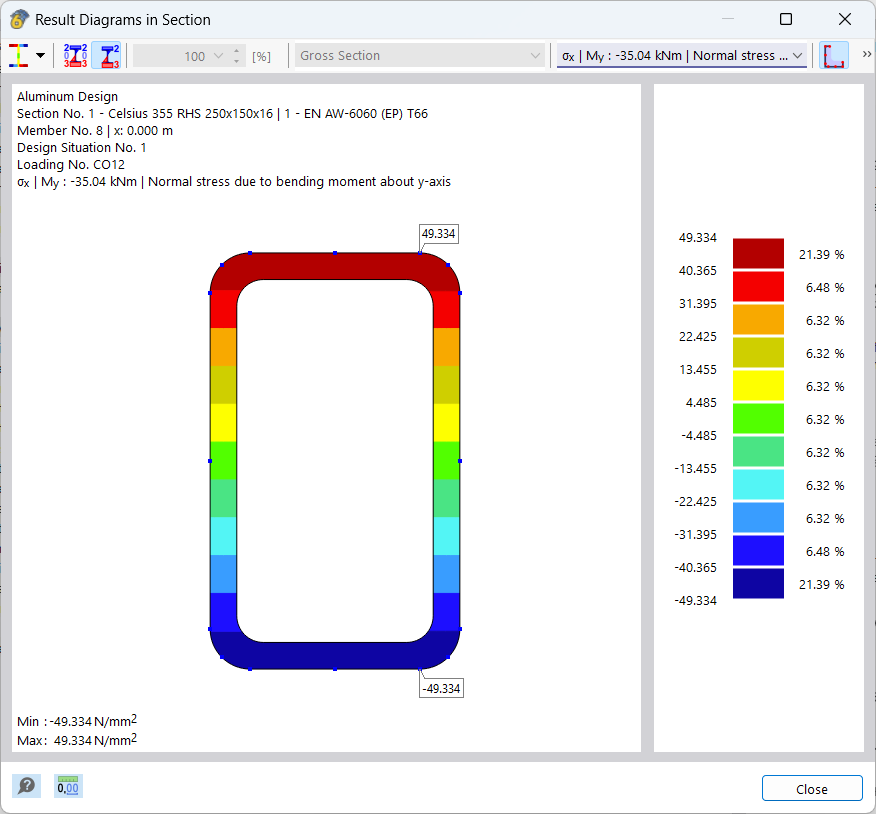

Diagramy wyników w przekroju

Grafikę można sterować myszką, na przykład zoomować. Funkcje te są opisane w rozdziale Sterowanie grafiką podręcznika RFEM.

Wizualizację wyników można również dostosować za pomocą przycisków na pasku narzędzi. Mają one następujące funkcje:

Przycisk	Funkcja
	Lista przycisków z możliwością wyboru Rodzajów wyników
	Włącza i wyłącza wartości w punktach naprężeń
	Pokazuje tylko wartości ekstremalne wyników dodatnich i ujemnych
	Pozwala na skalowanie przebiegów wyników przez czynnik w [%]
	Włącza i wyłącza kontur przekroju
	Włącza i wyłącza wymiary
	Włącza i wyłącza układ osi
	Włącza i wyłącza środek ścinania
	Włącza i wyłącza punkty naprężeń
	Włącza i wyłącza części c/t (pola pojedyncze)
	Włącza i wyłącza numerację punktów naprężeń
	Włącza i wyłącza siatkę MES
	Otwiera okno 'Informacje o przekroju'
	Pozwala na drukowanie bieżącego widoku
	Przedstawia ogólny widok przebiegów wyników

Rodzaje wyników

Za pomocą listy przycisków możesz wybrać, które wyniki mają być przedstawione w przekroju. W zależności od obliczenia dostępne są następujące opcje:

• Wykres wykorzystania
• Naprężenia
• Naprężenia jednostkowe
• Odkształcenia
• Odkształcenia jednostkowe

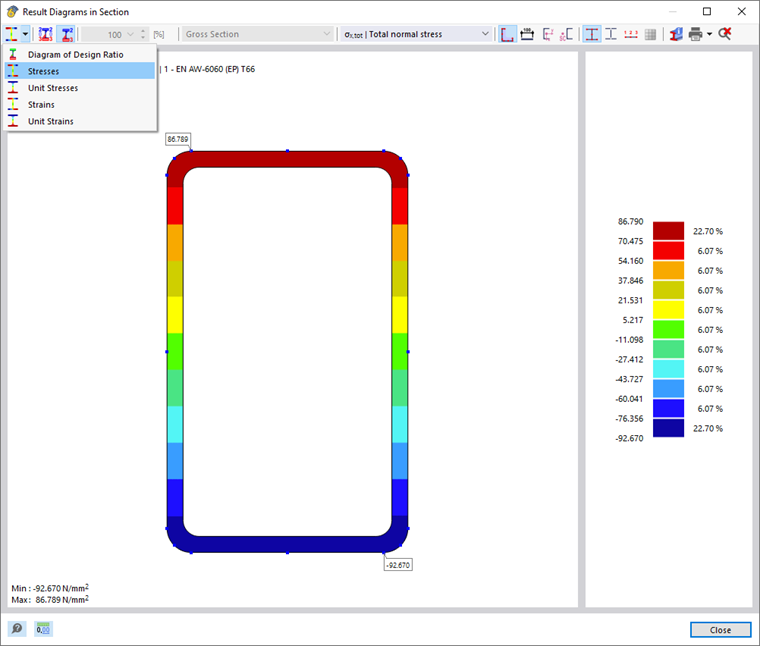

Przedstawianie naprężeń w przekroju

W zależności od warunków obciążenia można uzyskać różne wyniki w przekroju. Skorzystaj z możliwości wyboru w menu.

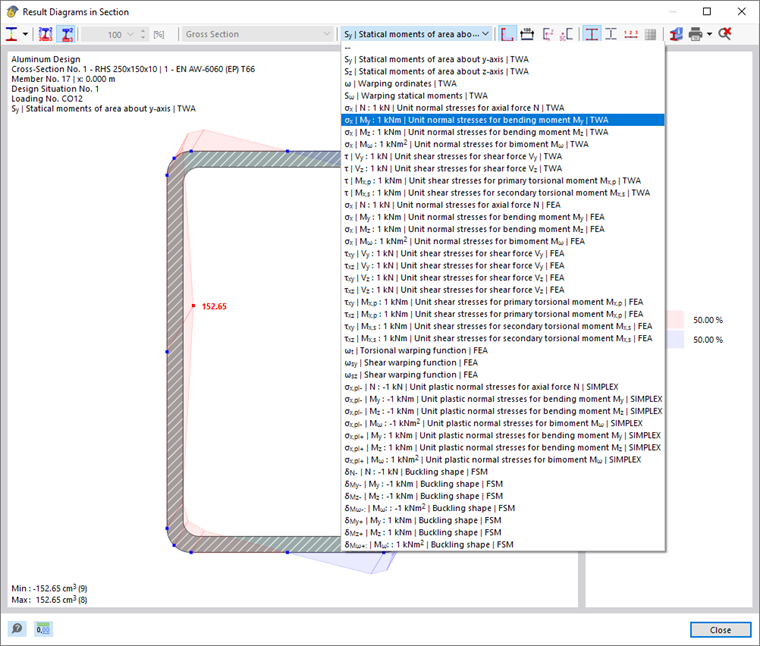

Wybór naprężeń jednostkowych

Oznaczenie TWA oznacza wynik z obliczeń przekroju cienkościennego, a FEM z obliczeń przekroju za pomocą metody elementów skończonych. Do obliczeń używana jest metoda określona dla danego przekroju (patrz rozdział Przekroje).

Dodatek FSM dla figur wyboczeniowych oznacza wyniki na podstawie metody wartości brzegowych (patrz artykuł Analiza liniowego obciążenia wyboczeniowego za pomocą metody wartości brzegowych).

Wyniki z obliczeń metodą elementów skończonych są zawsze przedstawiane jako gradienty kolorów w przekroju. Natomiast wyniki analizy cienkościennej i wykorzystanie pokazywane są jako przebiegi w punktach naprężeń.

Rozkład naprężeń sprężystych

Przy wyświetlaniu naprężeń dla przydzielonych przekrojom sił wewnętrznych należy pamiętać, że są one zawsze obliczane z użyciem rozkładu sprężystego. Przy plastycznych obliczeniach przekroju, wyświetlane naprężenia stanowią jedynie dodatkową informację i nie są używane w obliczeniach. Aktualnie nie można obliczyć rozkładu naprężeń plastycznych w przekroju.

Naprężenia w skutecznym przekroju

Jeśli dla wybranego obliczenia naprężenia są obliczane w skutecznym przekroju (na przykład dla klasy przekroju 4 w Eurokodzie 9), możliwe jest rozróżnienie między wyświetlaniem naprężeń w skutecznym przekroju oraz w przekroju brutto w liście wyboru.

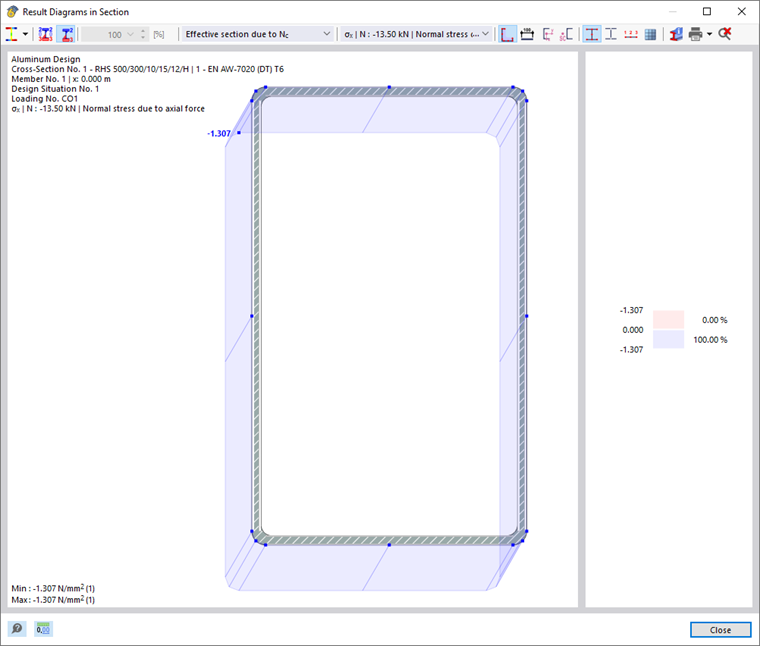

Rozkład naprężeń na przekroju efektywnym

Wydruk graficzny

Za pomocą opcji listy przycisków można bezpośrednio wydrukować bieżący widok graficzny, zapisać jako PDF lub przekazać go do protokołu wydruku. Detale do wyświetlenia można również ustalić w podglądzie wydruku.
