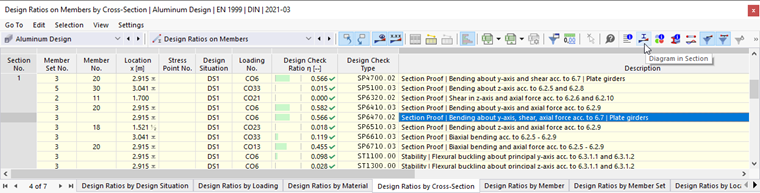

Les courbes des résultats dans la section représentent les résultats aux points de contrainte de la section. Pour accéder à cette vue, cliquez sur le bouton
. Il est disponible dans les tableaux de résultats de la catégorie "Dimensionnement aluminium" pour les objets barre, mais pas pour les surfaces.

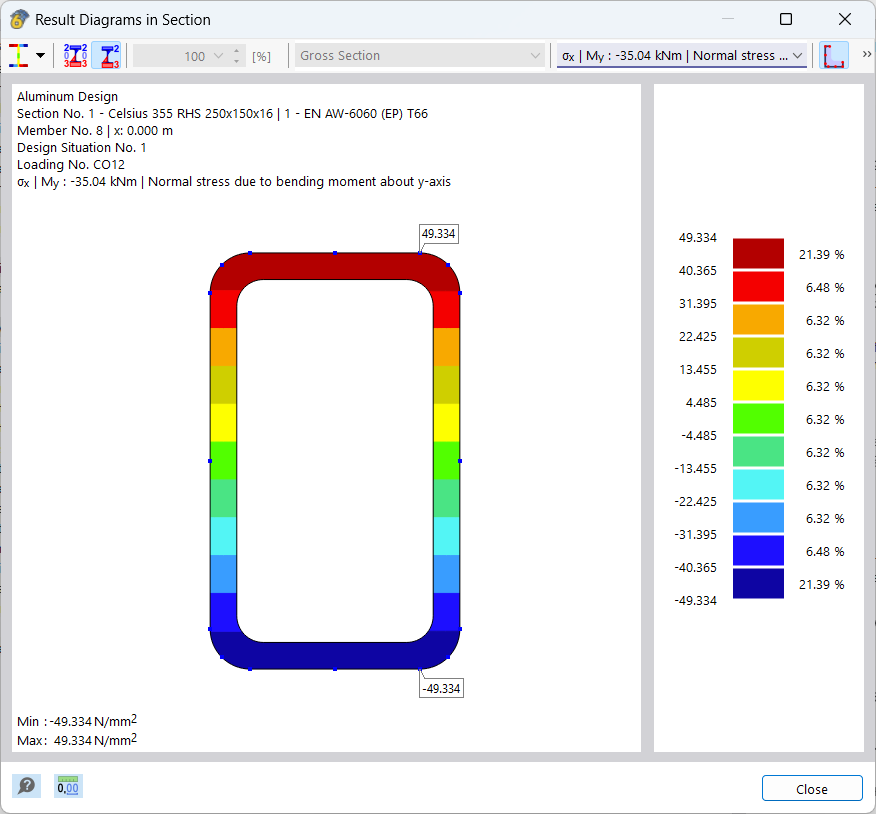

La fenêtre "Courbes des résultats dans la section" apparaît. Le graphique montre l'état de contrainte correspondant au résultat de la ligne de tableau actuelle.
Vous pouvez contrôler le graphique comme d'habitude avec la souris, par exemple pour zoomer. Les fonctions sont décrites dans le chapitre Contrôle graphique du manuel RFEM.
La présentation des résultats peut également être ajustée à l'aide des boutons dans la barre d'outils. Ceux-ci sont attribués aux fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Bouton liste avec sélection pour les Types de résultats |
|
Affiche et masque les valeurs aux points de contrainte |
|
Affiche uniquement les valeurs extrêmes des résultats positifs et négatifs |
|
Permet de redimensionner les courbes des résultats via un facteur en [%] |
|
Affiche et masque le contour de la section |
|
Affiche et masque les cotes |
|
Affiche et masque le système d'axes |
|
Affiche et masque le centre de cisaillement |
|
Affiche et masque les points de contrainte |
|
Affiche et masque les parties c/t (champs élémentaires) |
|
Affiche et masque la numérotation des points de contrainte |
|
Affiche et masque le maillage EF |
|
Ouvre la fenêtre 'Informations sur la section' |
|
Permet d'imprimer la vue actuelle |
|
Affiche la vue d'ensemble des courbes de résultats |

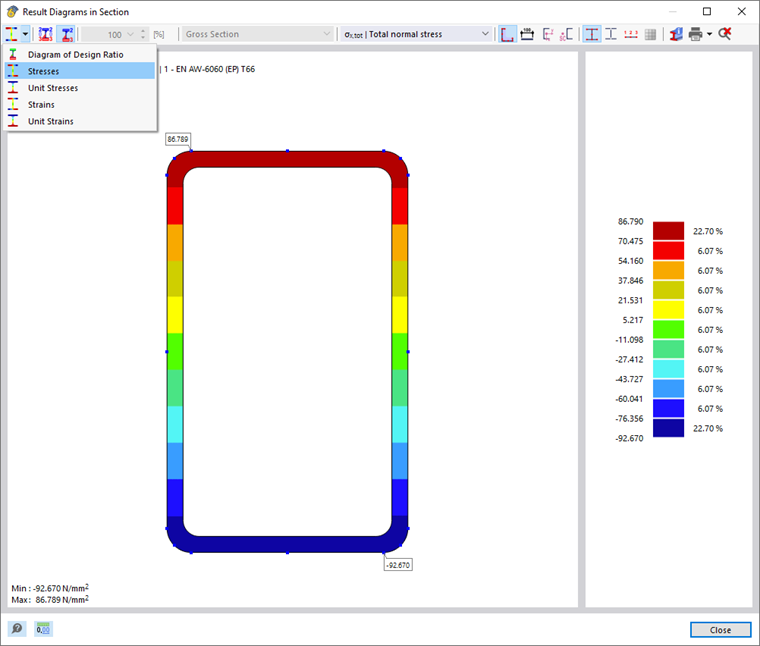

Types de résultats
Grâce au bouton liste
, vous pouvez sélectionner quels résultats doivent être affichés dans la section. Selon la vérification, les options suivantes sont disponibles :
- Diagramme des utilisations
- Contraintes

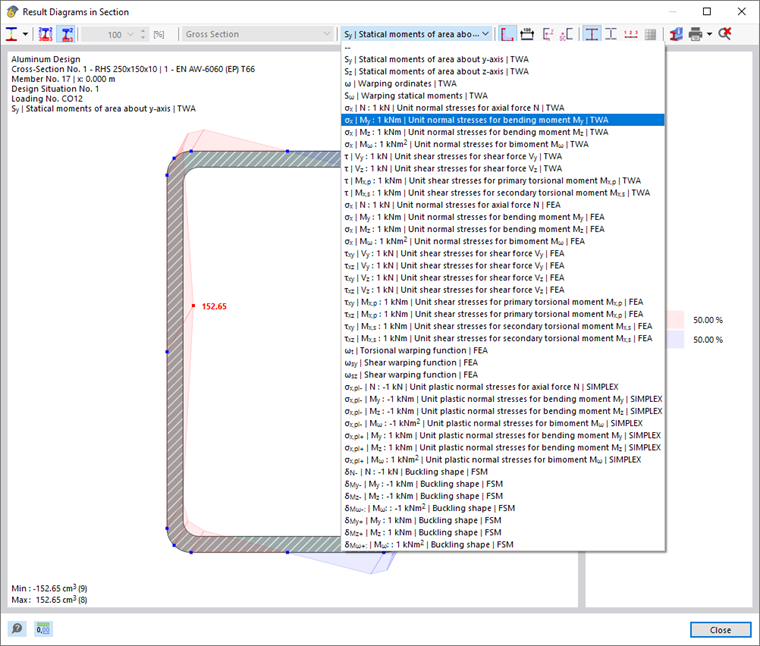

- Contraintes unitaires
- Déformations
- Déformations unitaires
En fonction de la sollicitation présente, vous pouvez afficher différents résultats dans la section. Utilisez à cet effet les options de sélection dans la barre de menu.
La désignation TWA se réfère à un résultat d'un calcul de section mince, alors que FEM se réfère à un calcul de section par éléments finis. Pour la vérification, la méthode utilisée est celle définie pour la section (voir chapitre Sections).
L'extension FSM pour les figures de flambement désigne des résultats basés sur la méthode des bandes finies (voir l'article technique Analyse de charge de bifurcation linéaire avec la méthode des bandes finies).
Les résultats du calcul par éléments finis sont toujours affichés sous forme de dégradés de couleur directement sur la section. En revanche, les résultats de l'analyse mince et les utilisations sont représentés sous forme de courbes aux points de contrainte.
Répartition élastique des contraintes
Lors de l'affichage des contraintes relatives aux efforts internes présents pour la vérification concernée, il convient de noter que les contraintes sont toujours calculées avec une répartition élastique. Pour une vérification en section plastique, les contraintes affichées ne sont donc qu'une information supplémentaire et ne sont pas utilisées pour la vérification. Une répartition plastique des contraintes dans la section ne peut actuellement pas être calculée.

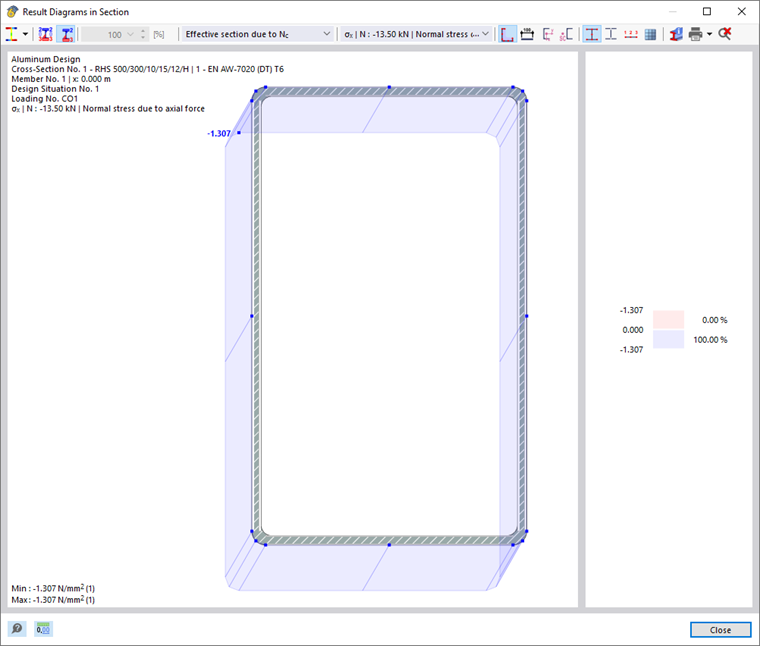

Contraintes sur la section effective
Si, pour la vérification sélectionnée, la détermination des contraintes est effectuée sur une section effective (par exemple pour la classe 4 de section de l'Eurocode 9), il est possible de distinguer dans la liste de sélection l'affichage des contraintes sur la section effective et sur la section brute.
Impression graphique
Avec les options du bouton liste
, vous pouvez imprimer directement le graphique actuel, l'enregistrer en PDF ou le transférer dans le rapport d'impression. Les détails à afficher peuvent également être définis dans l'aperçu avant impression.
