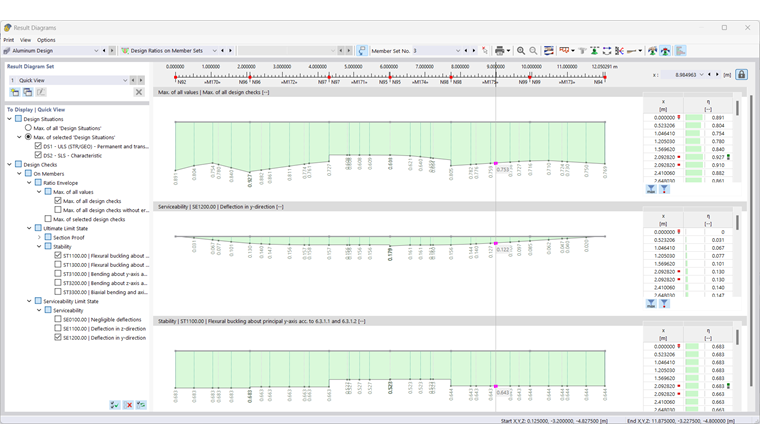

Эпюры результатов по разрезам

Распределение результатов в поперечном сечении отображает результаты в точках напряжений поперечного сечения. Чтобы вызвать это представление, нажмите на кнопку . Она доступна в таблицах результатов категории 'Расчет алюминия' для стержневых объектов, но не для поверхностей.

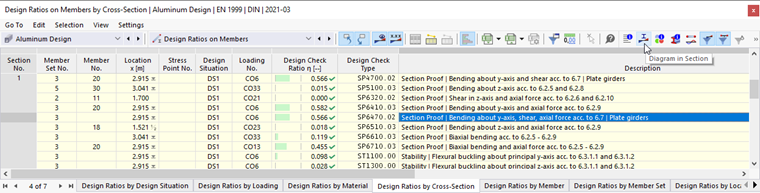

Кнопка «Графики значений результатов по сечениям» в панели инструментов таблицы

Появляется окно 'Распределение результатов в поперечном сечении'. Графика показывает состояние напряжений, соответствующее результатам текущей строки таблицы.

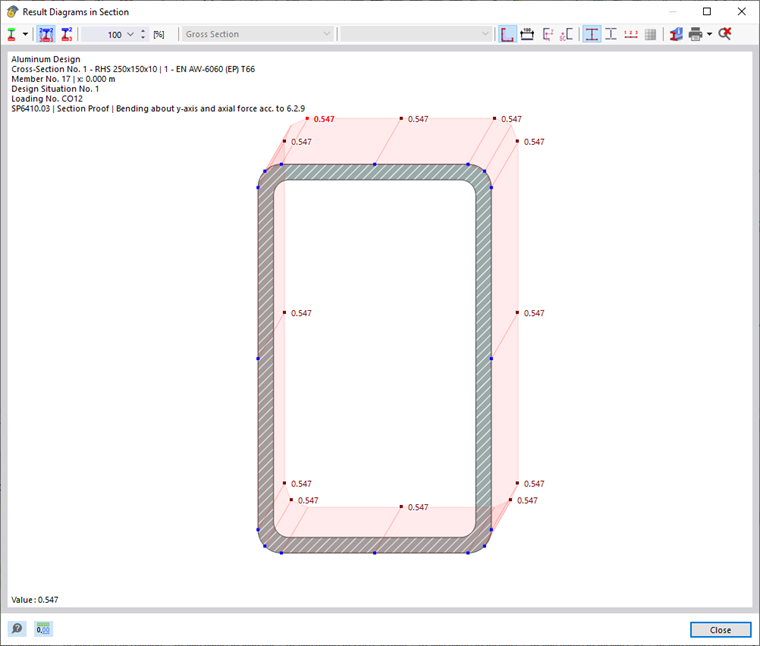

Диаграммы результатов в сечении

Вы можете управлять графикой как обычно с помощью мыши, например, зумировать. Функции описаны в главе Управление графикой руководства RFEM.

Представление результатов также можно настроить с помощью кнопок на панели инструментов. Они имеют следующие функции:

Кнопка	Функция
	Кнопка списка с возможностью выбора Типы результатов
	Показывает или скрывает значения в точках напряжений
	Показывает только экстремальные значения положительных и отрицательных результатов
	Позволяет масштабировать график результатов с помощью коэффициента в [%]
	Показывает или скрывает контур поперечного сечения
	Показывает или скрывает размеры
	Показывает или скрывает координатную систему
	Показывает или скрывает центр скручивания
	Показывает или скрывает точки напряжений
	Показывает или скрывает части c/t (отдельные элементы)
	Показывает или скрывает номера точек напряжений
	Показывает или скрывает сетку конечных элементов
	Открывает окно 'Информация о поперечном сечении'
	Позволяет распечатать текущее изображение
	Показывает общий вид распределения результатов

Типы результатов

С помощью кнопки списка вы можете выбрать, какие результаты следует отображать на поперечном сечении. В зависимости от расчета доступны следующие возможности:

• Диаграмма использования
• Напряжения
• Удельные напряжения
• Деформации
• Удельные деформации

Изображение напряжений в сечении

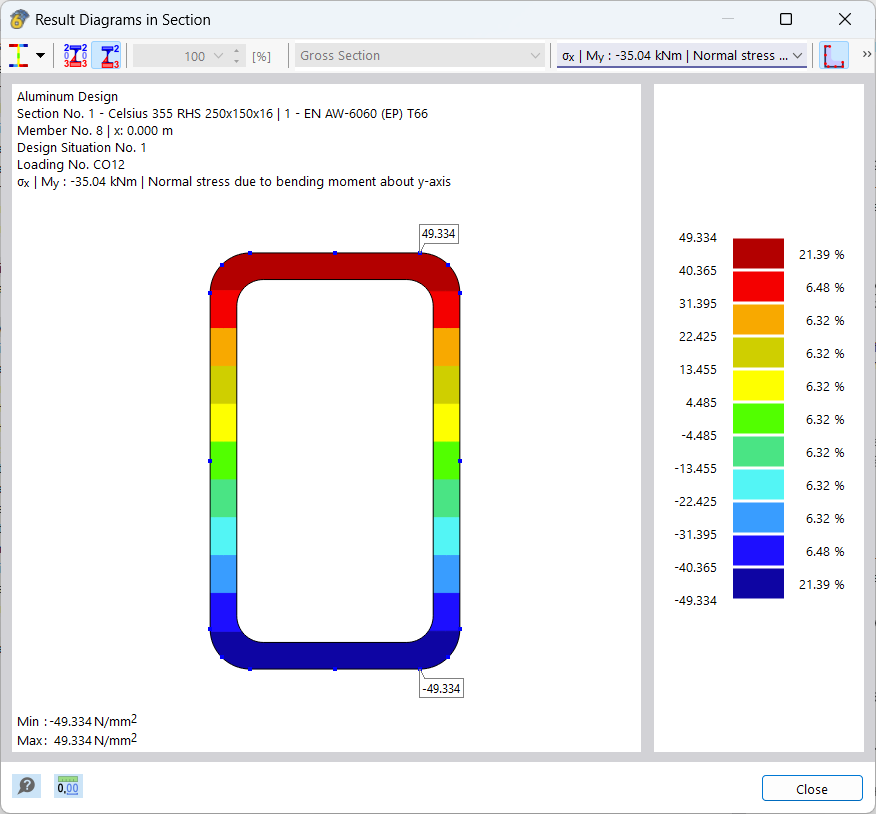

В зависимости от текущей нагрузки вы можете отображать различные результаты на поперечном сечении. Используйте для этого параметры выбора в меню.

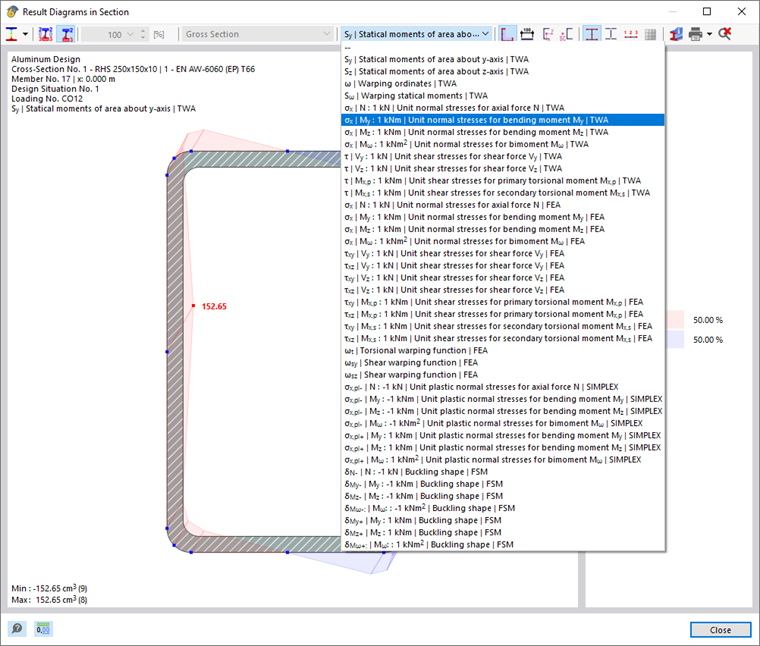

Выбор эквивалентных напряжений

Означение TWA относится к результату из расчета тонкостенного поперечного сечения, FEM - к расчету с конечными элементами. Для расчета используется метод, который указан для поперечного сечения (см. главу Поперечные сечения).

Приставка FSM для форм излома обозначает результаты на основе метода конечных полос (см. статью Линейный анализ разветвления нагрузки методом конечных полос).

Результаты расчета конечных элементов всегда отображаются с градиентами непосредственно на поперечном сечении. Результаты тонкостенного анализа и использования, однако, отображаются как распределения в точках напряжений.

Эластичное распределение напряжений

При отображении напряжений для усилий, имеющихся при соответствующем расчете, следует учитывать, что напряжения всегда рассчитываются с эластичным распределением. При пластическом расчете сечения отображаемые напряжения представляют собой лишь дополнительную информацию и не используются для расчета. На данный момент пластическое распределение напряжений в сечении не может быть рассчитано.

Напряжения на эффективном поперечном сечении

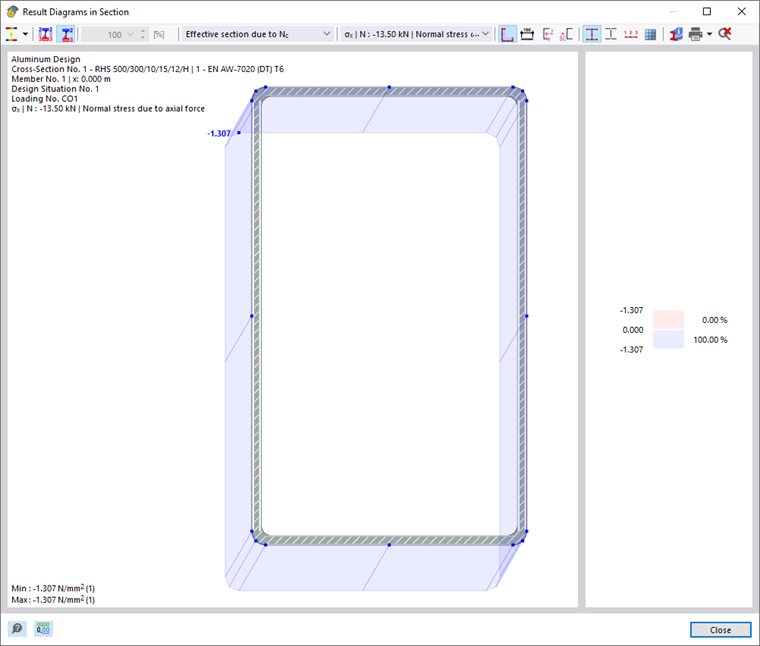

Если для выбранного расчета проводится определение напряжений на эффективном поперечном сечении (например, для сечения класса 4 по Еврокоду 9), в списке выбора можно различать между отображением напряжений на эффективном и на полном сечении.

Распределение напряжений в эффективном сечении

Печать графики

С помощью возможностей кнопки списка вы можете напрямую распечатать текущую графику, сохранить как PDF или передать в протокол распечатки. Показываемые детали можно также настроить в предварительном просмотре печати.
