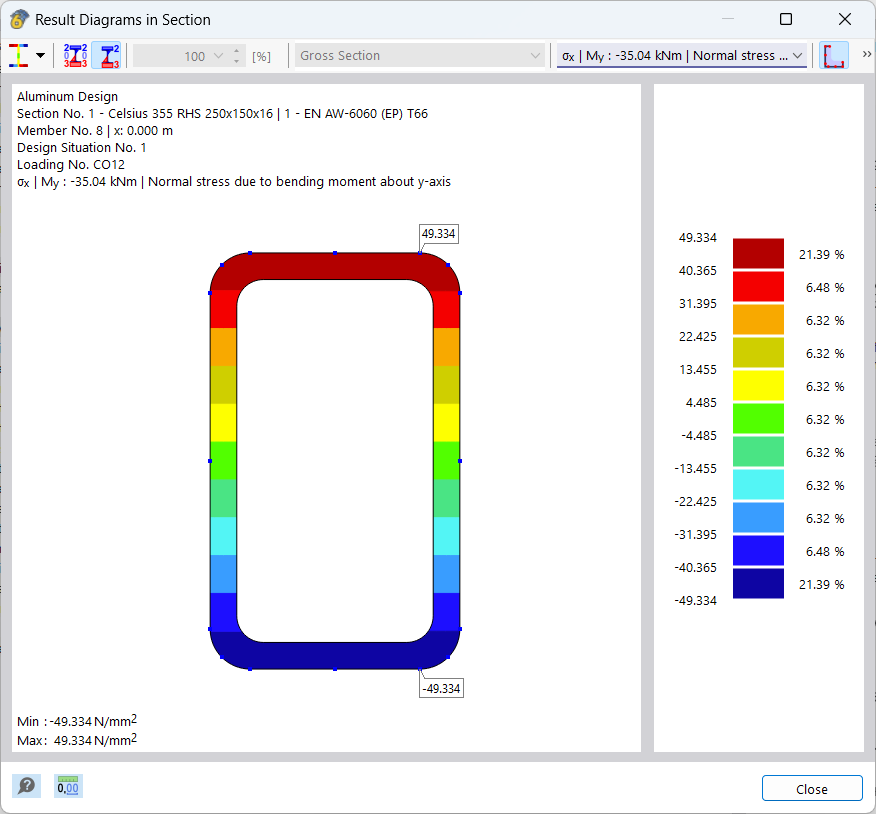

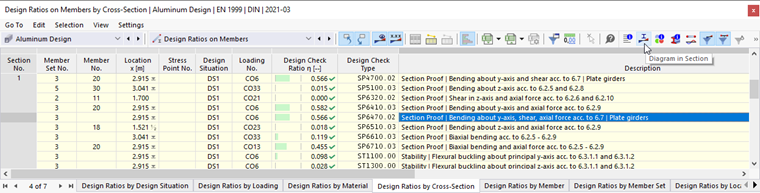

Le Andamenti dei risultati nella sezione trasversale rappresentano i risultati nei punti di tensione della sezione trasversale. Per richiamare questa visualizzazione, cliccare sul pulsante
. È disponibile nelle tabelle dei risultati della categoria 'Progettazione alluminio' per gli oggetti asta, ma non per le superfici.

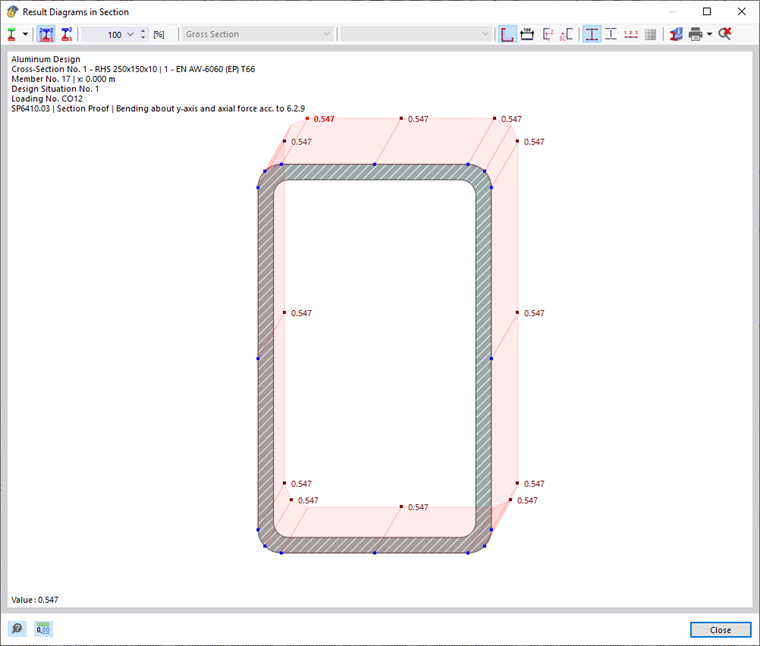

Appare la finestra 'Andamenti dei risultati nella sezione trasversale'. Il grafico mostra lo stato di tensione relativo al risultato della riga attuale della tabella.
È possibile controllare il grafico come di consueto con il mouse, ad esempio per fare zoom. Le funzionalità sono descritte nel capitolo Controllo grafico del manuale RFEM.
La visualizzazione dei risultati può essere adattata anche con i pulsanti nella barra degli strumenti. Essi hanno le seguenti funzioni:
| Pulsante | Funzione |
|---|---|
|
Pulsante a lista con possibilità di selezione per Tipi di risultato |
|
Attiva e disattiva i valori nei punti di tensione |
|
Mostra solo i valori estremi dei risultati positivi e negativi |
|
Consente di scalare gli andamenti dei risultati tramite un fattore in [%] |
|
Mostra e nasconde il contorno della sezione trasversale |
|
Mostra e nasconde le misure |
|
Mostra e nasconde il sistema di assi |
|
Mostra e nasconde il centro di taglio |
|
Mostra e nasconde i punti di tensione |
|
Mostra e nasconde le parti c/t (campi singoli) |
|
Mostra e nasconde la numerazione dei punti di tensione |
|
Mostra e nasconde la rete FE |
|
Apre la finestra 'Informazioni sulla sezione trasversale' |
|
Consente di stampare la rappresentazione attuale |
|
Mostra la vista complessiva degli andamenti dei risultati |

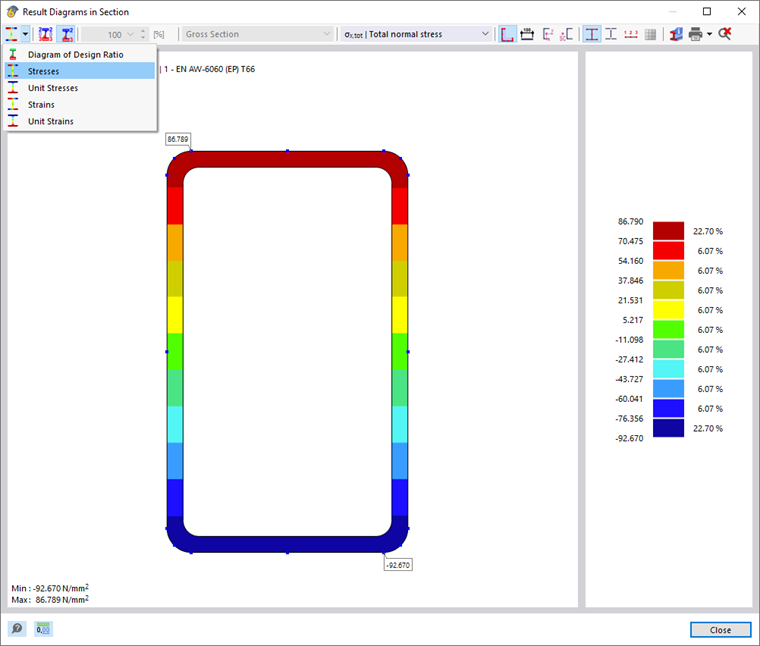

Tipi di risultato
Tramite il pulsante a lista
è possibile selezionare quali risultati visualizzare sulla sezione trasversale. A seconda della verifica, sono disponibili le seguenti opzioni:
- Diagramma delle utilizzazioni
- Tensioni
- Tensioni unitarie
- Deformazioni
- Deformazioni unitarie
A seconda dell'impegno presente, è possibile visualizzare diversi risultati sulla sezione trasversale. Utilizzare a tal fine le possibilità di selezione nella barra del menu.

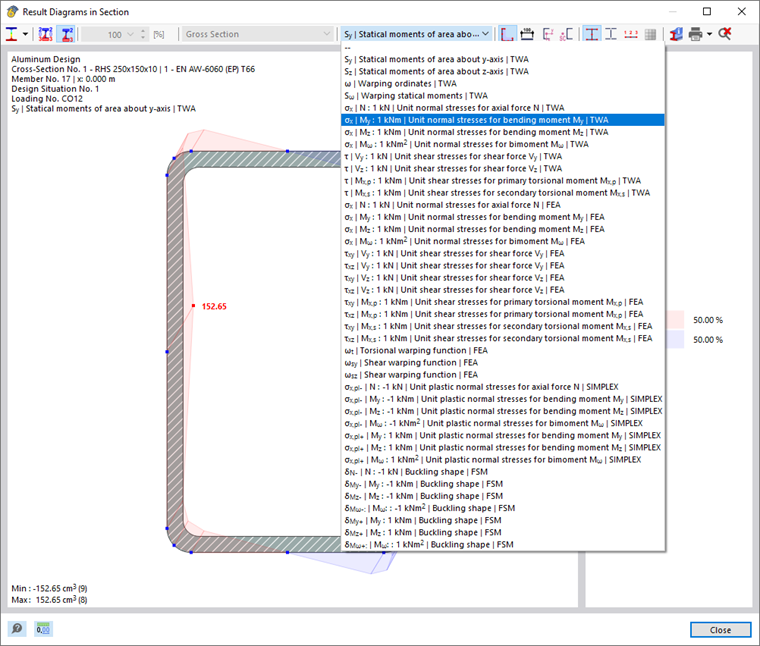

L'abbreviazione TWA indica un risultato da un calcolo della sezione sottile, mentre FEM si riferisce a un calcolo della sezione con elementi finiti. Per la verifica viene utilizzato il metodo stabilito per ciascuna sezione trasversale (vedere il capitolo Sezioni trasversali).
Il suffisso FSM per le forme di instabilità si riferisce a risultati basati sul metodo degli strisce finite (vedere articolo tecnico Analisi del carico di biforcazione lineare con il metodo degli strisce finite).
I risultati del calcolo degli elementi finiti vengono sempre rappresentati come gradienti di colore direttamente sulla sezione trasversale. Al contrario, i risultati dell'analisi dei sottili e l'utilizzazione vengono visualizzati come andamenti nei punti di tensione.
Distribuzione delle tensioni elastiche
Durante la visualizzazione delle tensioni per i momenti presenti nella verifica corrispondente, bisogna notare che le tensioni vengono sempre calcolate con una distribuzione elastica. In una verifica della sezione plastica, le tensioni visualizzate rappresentano quindi solo un'informazione aggiuntiva e non vengono utilizzate per la verifica. Attualmente non è possibile calcolare una distribuzione delle tensioni plastiche nella sezione trasversale.

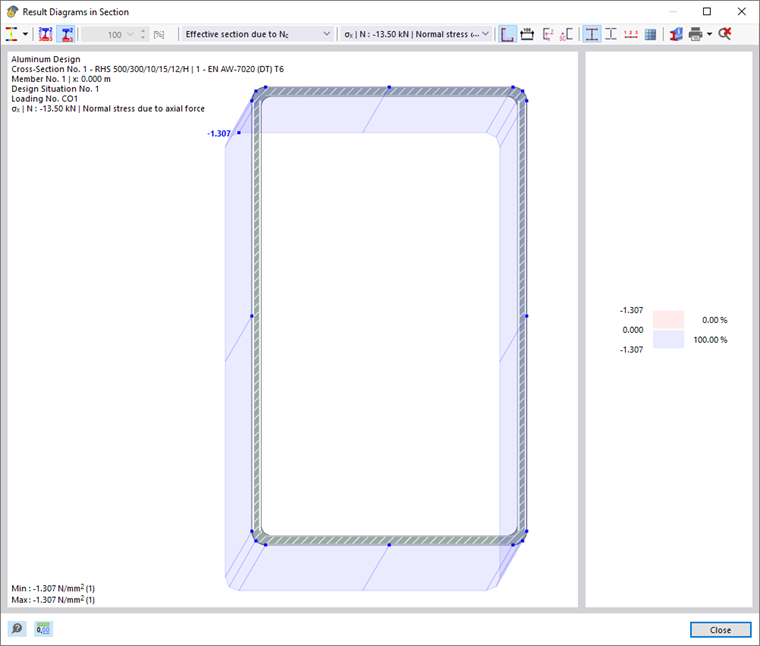

Tensioni nella sezione trasversale efficace
Se per la verifica selezionata la determinazione delle tensioni avviene sulla sezione trasversale efficace (ad esempio, nella classe sezione trasversale 4 dell'Eurocodice 9), è possibile distinguere nella lista tra la visualizzazione delle tensioni sulla sezione trasversale efficace e sulla sezione lorda.
Stampa grafica
Con le opzioni del pulsante a lista
è possibile stampare direttamente il grafico attuale, salvarlo come PDF o trasferirlo nel protocollo di stampa. I dettagli da visualizzare possono essere stabiliti anche nell'anteprima di stampa.
