Průběh výsledků na průřezu

Výsledné průběhy v průřezu zobrazují výsledky v napěťových bodech průřezu. Pro zobrazení klikněte na tlačítko . Je k dispozici v výsledkových tabulkách v kategorii 'Dimenzování hliníku' pro prutové objekty, ale ne pro plochy.

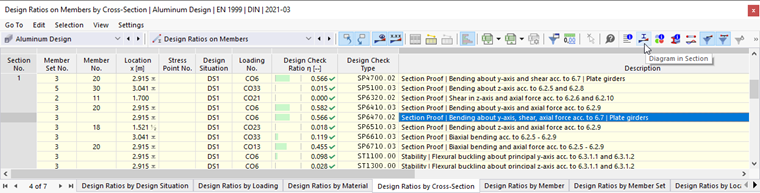

Tlačítko "Průběhy výsledků v průřezu" v panelu nástrojů tabulky

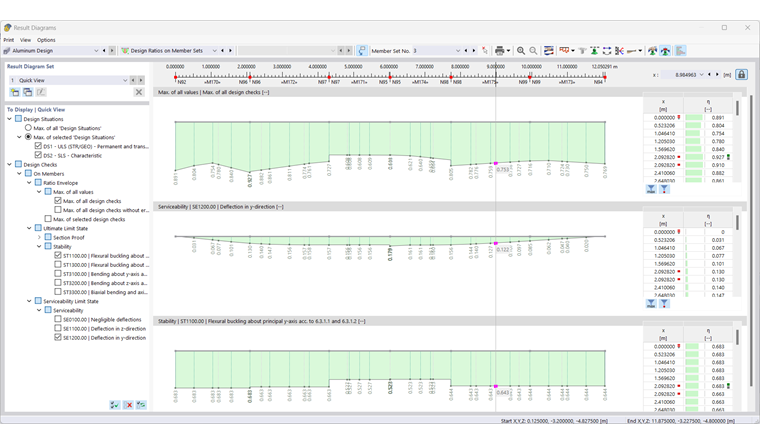

Zobrazí se okno 'Výsledné průběhy v průřezu'. Grafika ukazuje napěťový stav, který odpovídá výsledku aktuálního řádku tabulky.

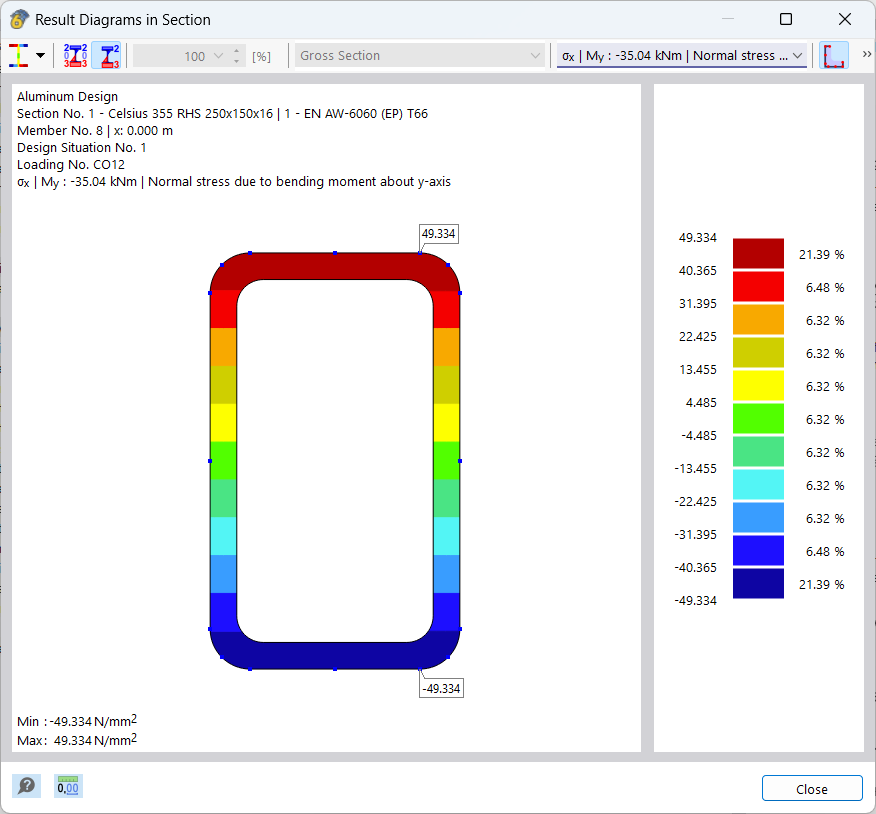

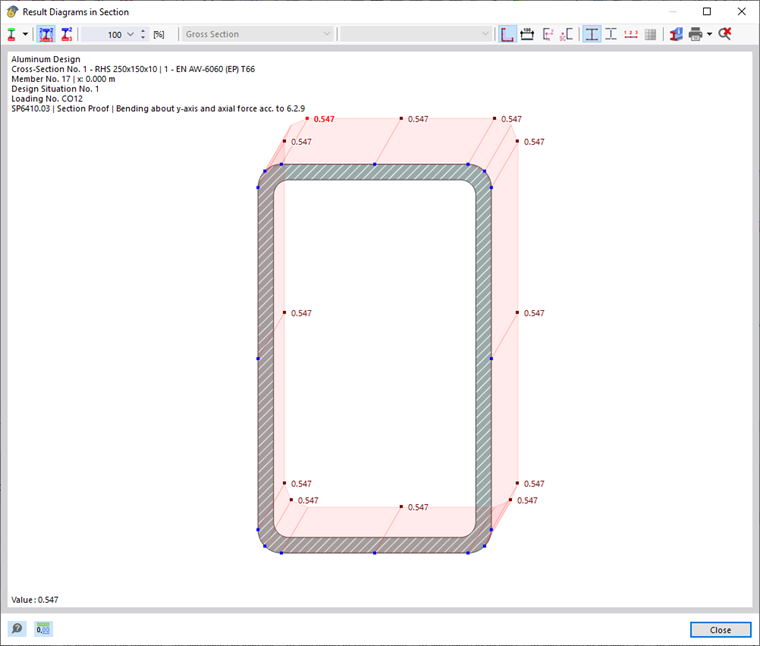

Průběhy výsledků v průřezu

Grafiku lze, stejně jako obvykle pomocí myši, například přibližovat. Funkce jsou popsány v kapitole Ovládání grafiky v RFEM Příručce.

Zobrazení výsledků lze také upravit pomocí tlačítek na liště nástrojů. Jsou přiřazena následujícími funkcemi:

Tlačítko	Funkce
	Roletové tlačítko s možností výběru Druhů výsledků
	Zobrazí nebo skryje hodnoty v napěťových bodech
	Zobrazí pouze extrémní hodnoty kladných a záporných výsledků
	Umožňuje škálovat výsledné průběhy pomocí faktoru v [%]
	Zobrazí nebo skryje obrys průřezu
	Zobrazí nebo skryje kóty
	Zobrazí nebo skryje souřadnicový systém
	Zobrazí nebo skryje posouvací střed
	Zobrazí nebo skryje napěťové body
	Zobrazí nebo skryje c/t části (jednotlivé pole)
	Zobrazí nebo skryje číslování napěťových bodů
	Zobrazí nebo skryje FE síť
	Otevře okno 'Informace o průřezu'
	Umožňuje tisknout aktuální zobrazení
	Zobrazí celkový pohled na výsledné průběhy

Druhy výsledků

Pomocí roletového tlačítka si můžete vybrat, které výsledky budou na průřezu zobrazeny. Podle ověření jsou k dispozici následující možnosti:

• Diagram využití
• Napětí
• Jednotková napětí
• Deformace
• Jednotkové deformace

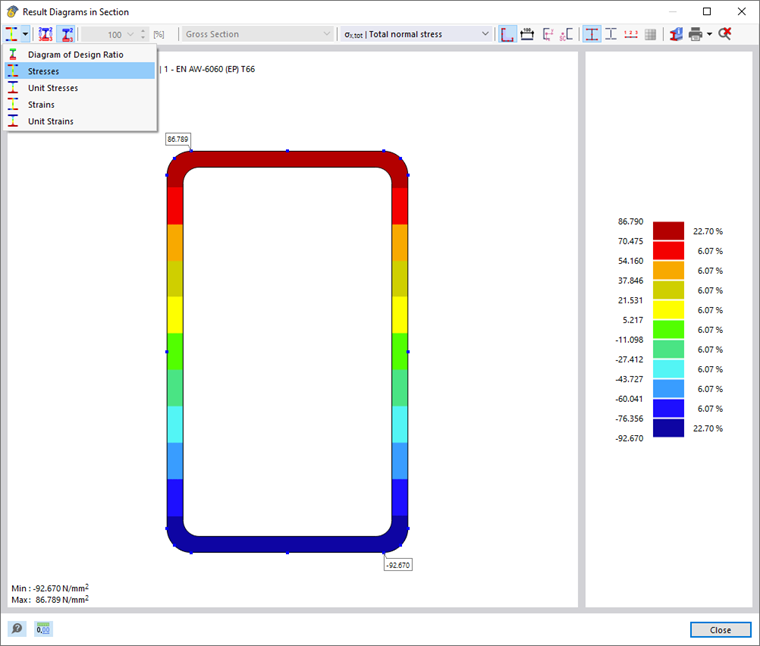

Znázornění napětí v průřezu

V závislosti na stávajícím namáhání lze na průřezu zobrazit různé výsledky. Využijte k tomu možnosti výběru v menu.

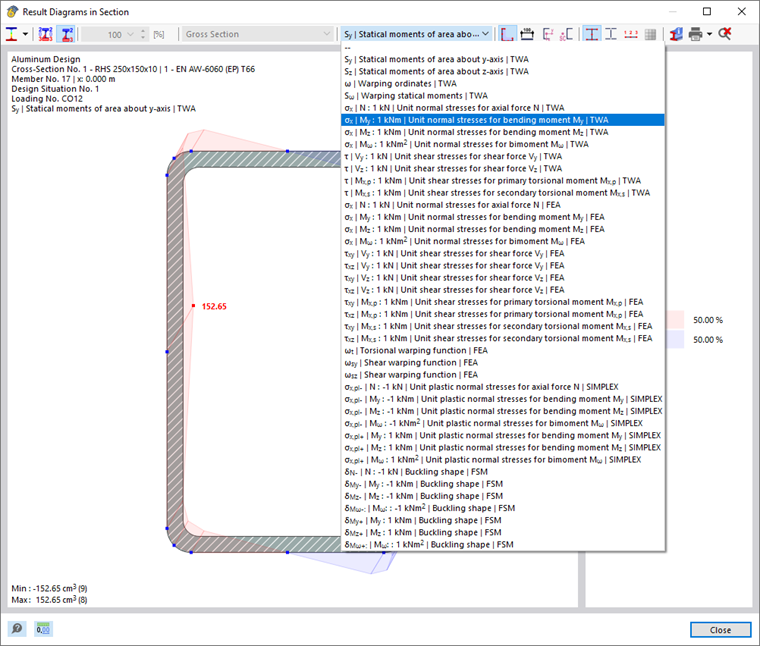

Výběr jednotkového napětí

Označení TWA znamená výsledek z výpočtu tenkostěnného průřezu, FEM z výpočtu průřezu metodou konečných prvků. Pro ověření je použita metoda, která je pro daný průřez určena (viz kapitola Průřezy).

Přípona FSM u módů boulení označuje výsledky založené na metodě konečných pásů (viz odborný příspěvek Lineární analýza bifukačního zatížení metodou konečných pásů).

Výsledky výpočtu metodou konečných prvků jsou vždy zobrazovány jako barevné přechody přímo na průřezu. Výsledky tenkostěnné analýzy a využití jsou naopak zobrazeny jako průběhy v napěťových bodech.

Elastické rozdělení napětí

Při zobrazení napětí pro účely odpovídajícího ověření je třeba mít na paměti, že napětí je vždy vypočítáno s elastickým rozdělením. U plastického ověření průřezu zobrazené napětí slouží pouze jako dodatečná informace a není použito pro ověření. Plastické rozdělení napětí v průřezu nelze v současnosti vypočítat.

Napětí na efektivním průřezu

Pokud je pro vybrané ověření napětí zjišťováno na efektivním průřezu (například u průřezové třídy 4 podle Eurokódu 9), může být v seznamu vybrán zobrazení napětí na efektivním průřezu nebo na brutto průřezu.

Průběh napětí na účinném průřezu

Tisk grafiky

S možnostmi roletového tlačítka můžete aktuální grafiku přímo vytisknout, uložit jako PDF nebo přenést do protokolu tisku. Detaily, které mají být zobrazeny, lze také nastavit v náhledu tisku.
