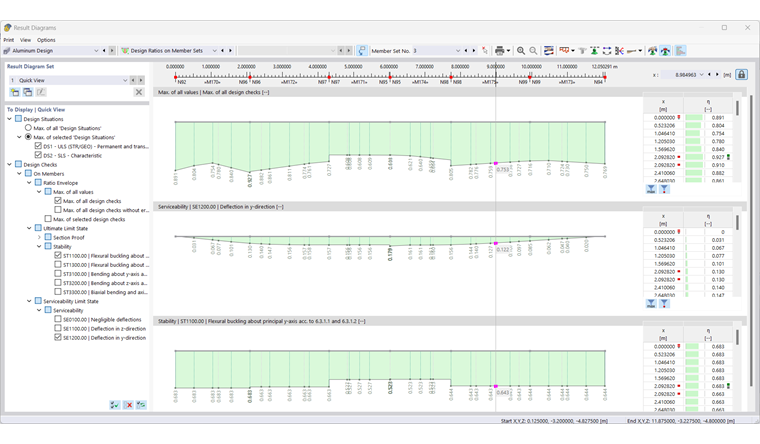

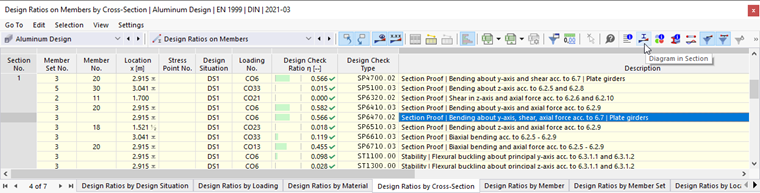

Los cortes de los resultados en la sección transversal representan los resultados en los puntos de tensión de la sección. Para acceder a esta representación, haga clic en el botón
. Está disponible en las tablas de resultados de la categoría 'Dimensionamiento del aluminio' para objetos de barra, pero no para superficies.

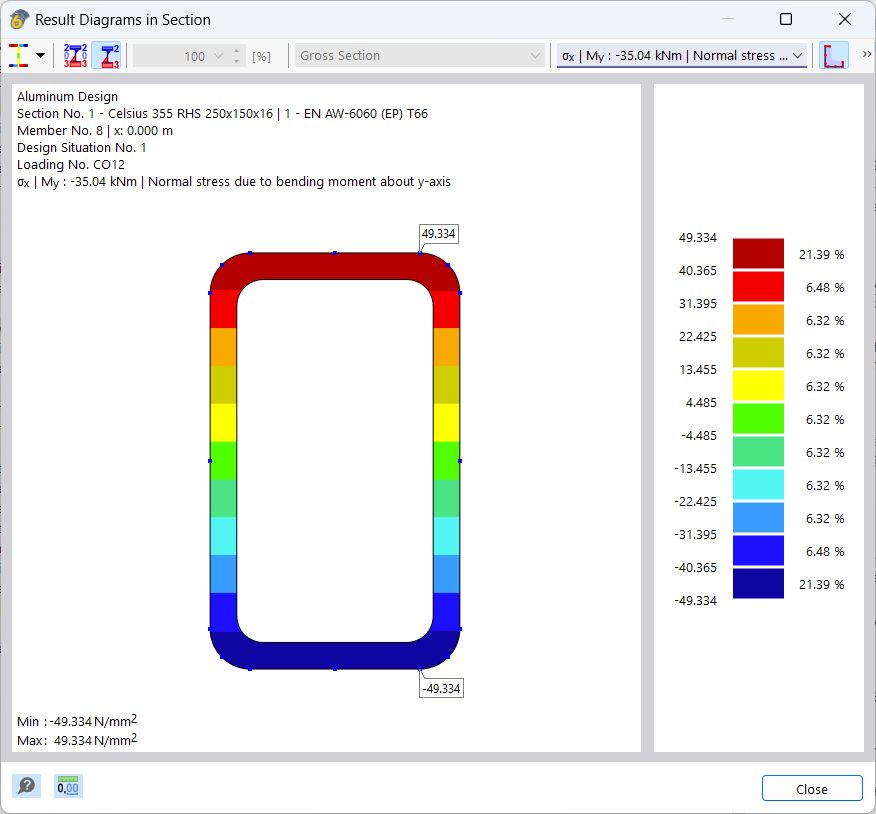

Aparece la ventana 'Cortes de resultados en la sección transversal'. El gráfico muestra el estado de tensión correspondiente al resultado de la fila actual en la tabla.
Puede controlar el gráfico de la manera habitual con el ratón, por ejemplo, haciendo zoom. Las funciones se describen en el capítulo Control gráfico del manual de RFEM.
La representación de los resultados también se puede ajustar con los botones de la barra de herramientas. Están asignados a las siguientes funciones:
| Botón | Función |
|---|---|
|
Botón desplegable con opción de selección para Tipos de resultados |
|
Mostrar y ocultar los valores en los puntos de tensión |
|
Muestra sólo los valores extremos de resultados positivos y negativos |
|
Permite escalar los cortes de los resultados mediante un factor en [%] |
|
Mostrar y ocultar el contorno de la sección transversal |
|
Mostrar y ocultar las cotas |
|
Mostrar y ocultar el sistema de ejes |
|
Mostrar y ocultar el centro de cortante |
|
Mostrar y ocultar los puntos de tensión |
|
Mostrar y ocultar las partes c/t (campos individuales) |
|
Mostrar y ocultar la numeración de los puntos de tensión |
|
Mostrar y ocultar la malla FEM |
|
Abre la ventana 'Información sobre la sección transversal' |
|
Permite imprimir la representación actual |
|
Representa la vista completa de los cortes de los resultados |

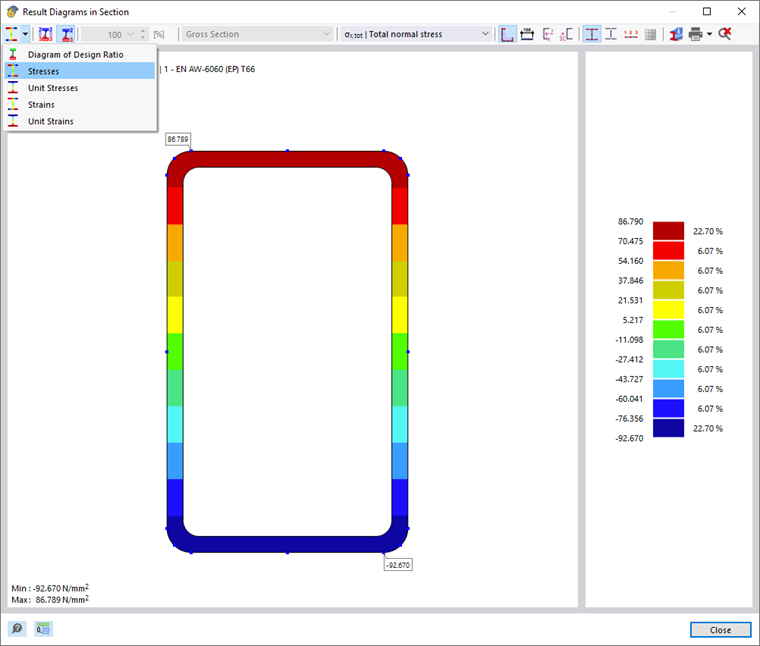

Tipos de resultados
Con el botón desplegable
puede seleccionar qué resultados deben representarse en la sección transversal. Dependiendo de la comprobación, están disponibles las siguientes opciones:
- Diagrama de utilización
- Tensiones
- Tensiones unitarias
- Deformaciones
- Deformaciones unitarias

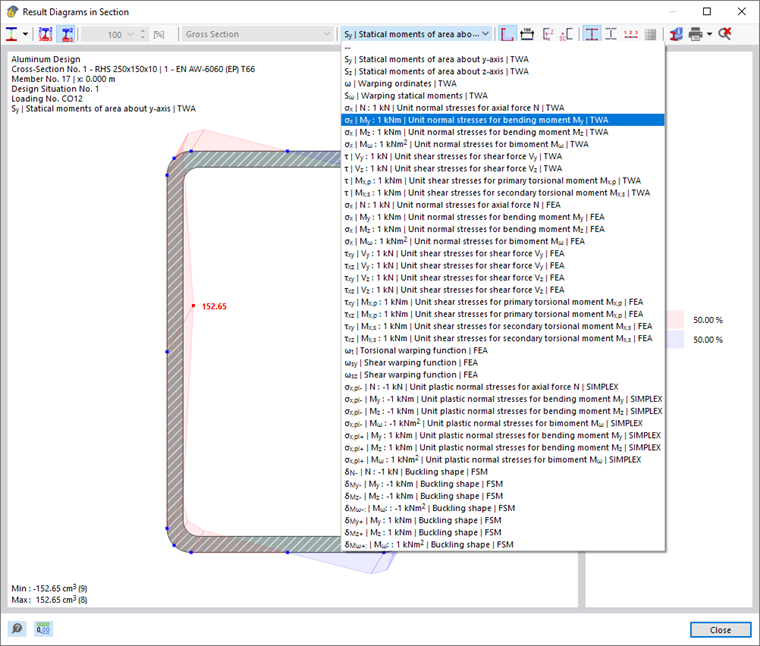

Dependiendo de la carga existente, puede mostrar diferentes resultados en la sección transversal. Utilice las opciones de selección en la barra de menú para este propósito.
La designación TWA representa un resultado de un cálculo de sección transversal delgada, mientras que FEM es para un cálculo de sección transversal con elementos finitos. Para la comprobación, se utiliza el método que ha sido determinado para la sección (ver capítulo Secciones).
La adición FSM para las figuras críticas designa resultados basados en el Método de Elementos de Banda (ver artículo técnico Análisis de carga crítica lineal con el Método de Elementos de Banda).

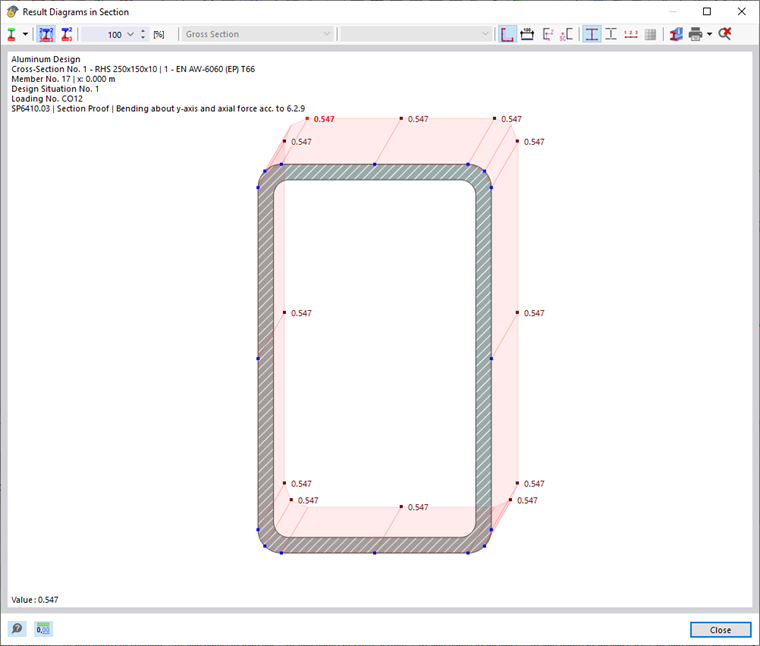

Los resultados del cálculo de elementos finitos siempre se representan como gradientes de color directamente en la sección transversal. Sin embargo, los resultados del análisis de sección delgada, así como la utilización, se muestran como cortes en los puntos de tensión.
Distribución de tensiones elástica
Cuando se muestran las tensiones para los esfuerzos internos presentes en la comprobación correspondiente, debe tenerse en cuenta que las tensiones siempre se calculan con una distribución elástica. En una comprobación de sección transversal plástica, las tensiones mostradas son, por lo tanto, sólo información adicional y no se utilizan para la comprobación. Actualmente no se puede calcular una distribución de tensiones plástica en la sección transversal.

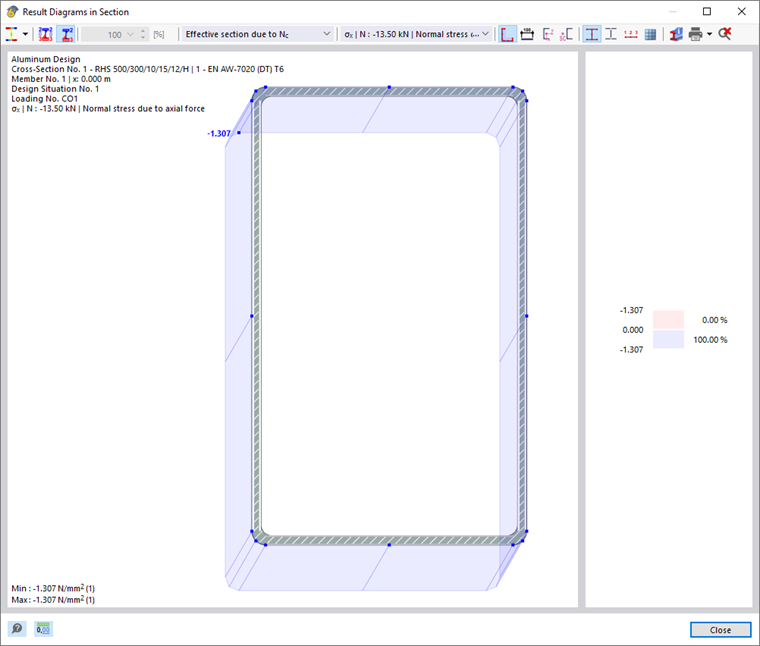

Tensiones en la sección transversal efectiva
Si la determinación de tensiones para la comprobación seleccionada se realiza en la sección transversal efectiva (por ejemplo, en la clase de sección 4 del Eurocódigo 9), puede distinguir entre la representación de las tensiones en la sección transversal efectiva y en la sección bruta en la lista de selección.
Impresión gráfica
Con las opciones del botón desplegable
, puede imprimir directamente el gráfico actual, guardarlo como PDF o transferirlo al protocolo de impresión. Los detalles a mostrar también se pueden definir en la vista previa de impresión.
