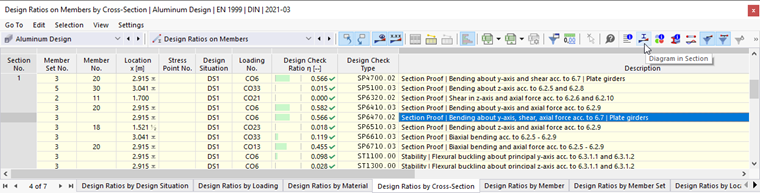

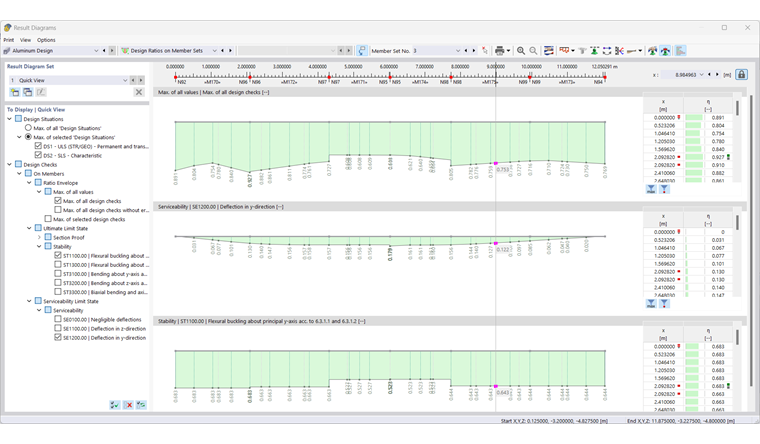

Os Curtos das Resultados na Seção Transversal exibem os resultados nos pontos de tensão da seção transversal. Para acessar essa apresentação, clique no botão
. Está disponível nas tabelas de resultados da categoria 'Dimensionamento de Alumínio' para objetos barra, mas não para superfícies.

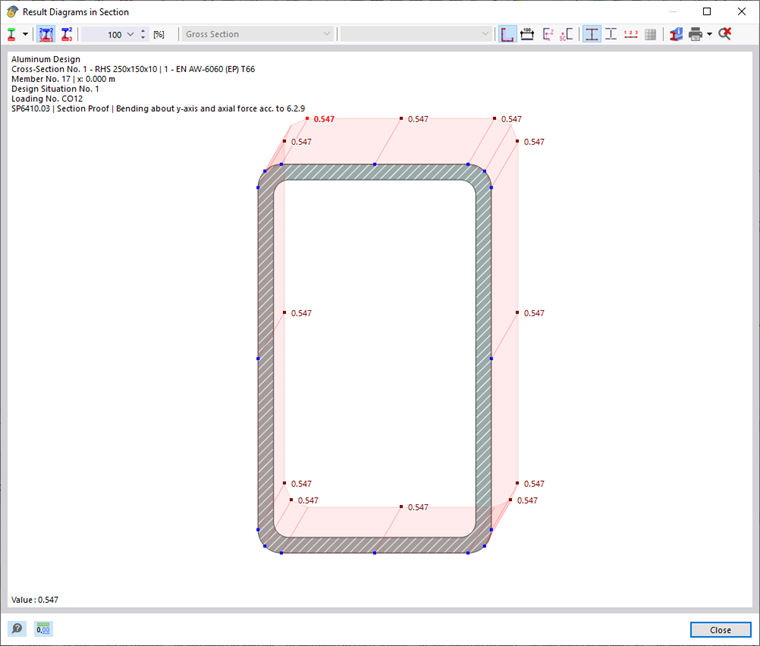

Aparecerá a janela 'Curtos dos Resultados na Seção Transversal'. O gráfico mostra o estado de tensão que corresponde ao resultado da linha de tabela atual.
Você pode controlar o gráfico como de costume com o mouse, por exemplo, para ampliar. As funções são descritas no capítulo Controle do Gráfico do manual do RFEM.
A apresentação dos resultados também pode ser ajustada pelos botões na barra de ferramentas. Eles possuem as seguintes funções:
| Botão | Função |
|---|---|
|
Botão lista com opções de seleção para Tipos de Resultados |
|
Mostra e oculta os valores nos pontos de tensão |
|
Exibe apenas os valores extremos de resultados positivos e negativos |
|
Permite escalonar os curtoss dos resultados por um fator em [%] |
|
Mostra e oculta o contorno da seção transversal |
|
Mostra e oculta as dimensões |
|
Mostra e oculta o sistema de eixos |
|
Mostra e oculta o ponto de corte |
|
Mostra e oculta os pontos de tensão |
|
Mostra e oculta as partes c/t (campos individuais) |
|
Mostra e oculta a numeração dos pontos de tensão |
|
Mostra e oculta a malha FE |
|
Abre a janela 'Informações sobre a Seção Transversal' |
|
Permite imprimir a representação atual |
|
Apresenta a visualização completa dos curtoss dos resultados |

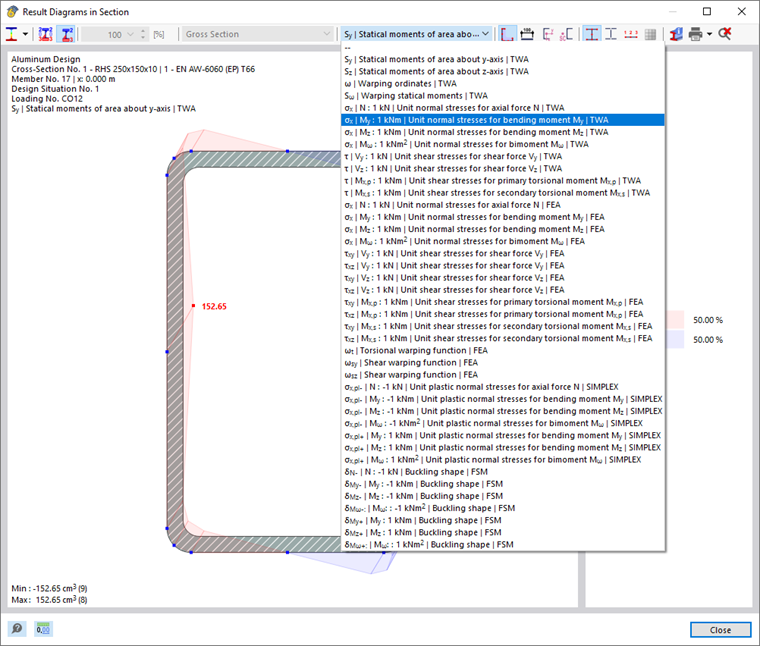

Tipos de Resultados
Através do botão lista
, você pode escolher quais resultados devem ser exibidos na seção transversal. Dependendo da verificação, estão disponíveis as seguintes opções:
- Diagrama de Usos
- Tensões
- Tensões unitárias
- Deformações
- Deformações unitárias
Dependendo da carga presente, você pode exibir diferentes resultados na seção transversal. Use as opções de seleção na barra de menu para isso.
A designação TWA representa um resultado de um cálculo de seção transversal de parede fina, enquanto FEM é para um cálculo de seção transversal com elementos finitos. Para a verificação, o método utilizado é aquele determinado para a seção transversal (veja o capítulo Seções Transversais).
O adicional FSM para modos de encurvadura refere-se a resultados baseados no Método de Tiras Finitas (veja a contribuição técnica Análise de Carga de Ramificação Linear com o Método de Tiras Finitas).

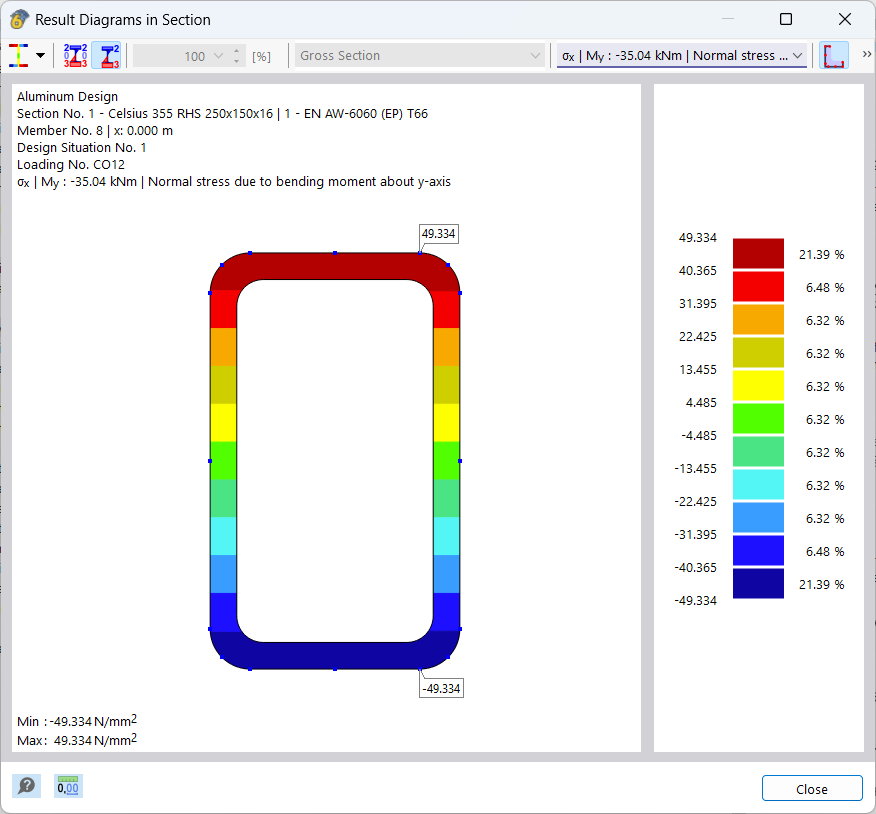

Resultados do cálculo de Elementos Finitos são sempre representados como gradientes de cor diretamente na seção transversal. Resultados da análise de parede fina, bem como o uso, são representados como curtoss nos pontos de tensão.

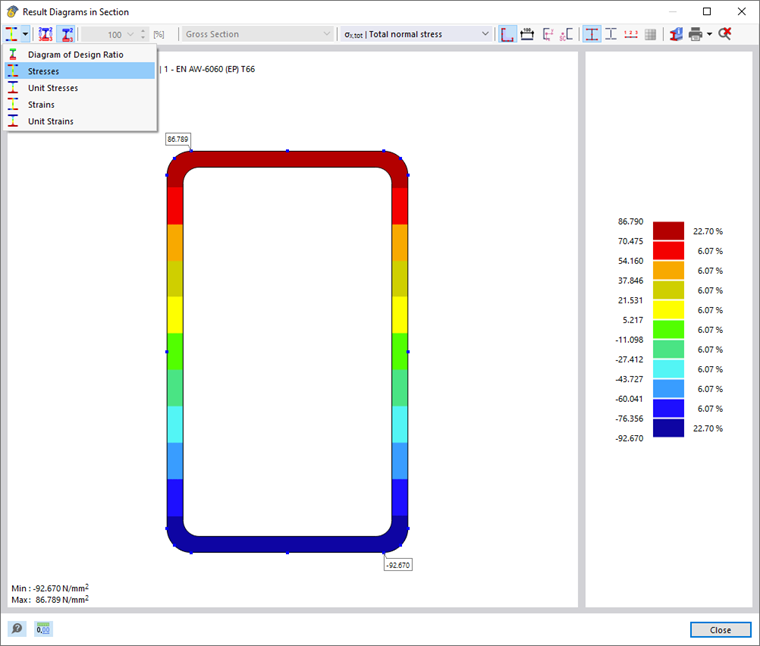

Distribuição de Tensão Elástica
Ao exibir tensões para forças internas presentes na verificação correspondente, deve-se notar que as tensões são sempre calculadas com uma distribuição elástica. No caso de uma verificação de seção transversal plástica, as tensões exibidas são meramente uma informação adicional e não são utilizadas para a verificação. Uma distribuição de tensão plástica na seção transversal não pode ser calculada no momento.

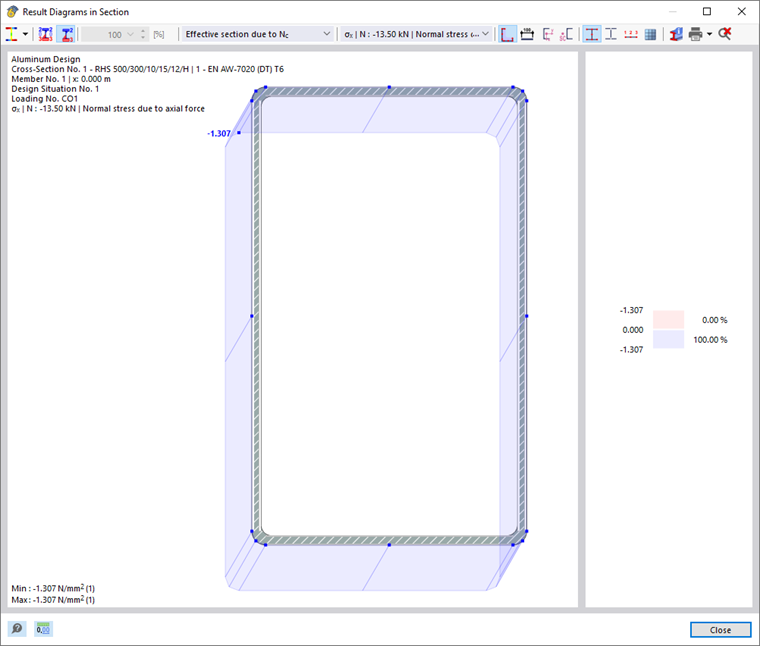

Tensões na Seção Transversal Efetiva
Se, para a verificação selecionada, a determinação de tensão ocorrer na seção transversal efetiva (por exemplo, na Classe de Seção 4 do Eurocódigo 9), pode-se diferenciar na lista de seleção entre a exibição das tensões na seção transversal efetiva e na seção transversal bruta.
Impressão Gráfica
Com as opções do botão lista
, você pode imprimir o gráfico atual diretamente, salvá-lo como PDF ou transferi-lo para o protocolo de impressão. Os detalhes a serem apresentados podem ser definidos também na pré-visualização da impressão.
