La configuration de l'utilisabilité est divisée en plusieurs onglets qui structurent de manière claire les paramètres pour chaque vérification.
Barres

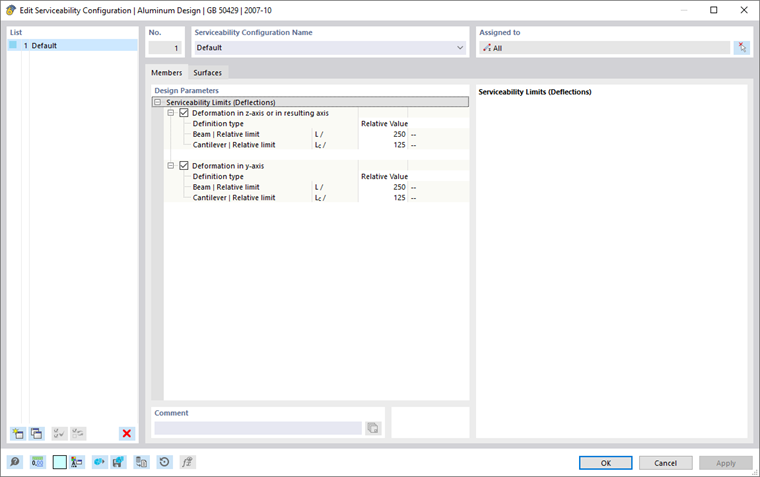

Dans l'onglet Barres de la boîte de dialogue 'Configuration d'utilisabilité', vous définissez les valeurs limites applicables aux déformations des barres et ensembles de barres.
Limites d'utilisabilité (flèches)
Pour la vérification d'utilisabilité, vous pouvez établir des limites spécifiques pour les flèches, chacune par rapport aux directions des axes des barres.
Les limites de déformation sont en principe basées sur la longueur des composants : plus une barre est longue, plus les flèches permises sont grandes. Dans la liste à côté du 'Type de définition', vous pouvez choisir la forme dans laquelle vous souhaitez définir la limite.
- Valeur relative : La limite est définie par rapport à la longueur de la barre ou de l'ensemble de barres.
- Valeur absolue : La valeur de la flèche maximale est fixée directement.
- Somme de la valeur relative et absolue : La limite est la somme de la valeur relative et de la valeur absolue.
- Min. des valeurs relative et absolue : La plus petite des deux valeurs, relative ou absolue, est considérée comme limite.
- Max. des valeurs relative et absolue : La plus grande des deux valeurs, relative ou absolue, est considérée comme limite.
Selon le type de support du composant — 'poutre' supportée des deux côtés ou 'poutre en porte-à-faux' supportée d'un seul côté — des limites de flèche différentes sont généralement pertinentes. Le type d'un segment particulier est automatiquement déterminé à partir des appuis de calcul attribués : Un segment avec des appuis de calcul des deux côtés ou sans appuis de calcul est classé comme poutre, un segment avec un appui de calcul d'un côté est classé comme poutre en porte-à-faux. Vous pouvez spécifier les appuis de calcul dans l'onglet Appuis de calcul et flèches des barres et ensembles de barres.
Si nécessaire, ajustez les valeurs limites prédéfinies pour les vérifications de déformation des objets.
Si une contre-flèche (pré-déformation du composant lors de l'installation) doit être prise en compte lors de la vérification des déformations, vous pouvez indiquer cette pré-courbure dans les propriétés de la barre ou de l'ensemble de barres (voir chapitre Appuis de calcul et flèches). Vous pouvez également décider si les déplacements maximaux se réfèrent aux extrémités de segments déplacés ou au système initial non déformé.
Surfaces

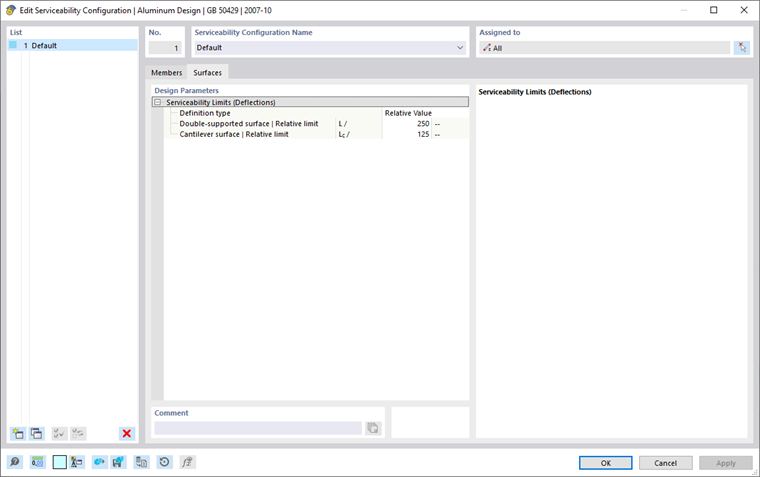

Dans l'onglet Surfaces de la boîte de dialogue 'Configuration d'utilisabilité', vous définissez les valeurs limites applicables aux déformations des surfaces.
Les limites de flèche sont basées sur la longueur des composants. La liste à côté du 'Type de définition' fournit plusieurs options pour spécifier une limite (voir image Définir la référence de déformation):
- Valeur relative : La limite est définie par rapport à la longueur de la surface.
- Valeur absolue : La valeur de la flèche maximale est fixée directement.
- Somme de la valeur relative et absolue : La limite est la somme de la valeur relative et de la valeur absolue.
- Min. des valeurs relative et absolue : La plus petite des deux valeurs, relative ou absolue, est considérée comme limite.
- Max. des valeurs relative et absolue : La plus grande des deux valeurs, relative ou absolue, est considérée comme limite.
Selon le type de support du composant — surface supportée des deux côtés ou surface en porte-à-faux supportée d'un seul côté — des limites de flèche différentes sont généralement pertinentes. Ce support est défini comme 'Type de surface' dans les propriétés de la surface ou de l'ensemble de surfaces dans l'onglet Flèche. Vous pouvez également déterminer si les déplacements maximaux se réfèrent au système non déformé, à un plan de référence déformé ou à une surface parallèle, et indiquer comment la longueur de référence doit être déterminée.
Si nécessaire, ajustez les valeurs limites prédéfinies pour les vérifications de déformation des objets.
