A configuração de funcionalidade está dividida em várias abas que estruturam de forma clara as diretrizes para as verificações individuais.
Barras
Na aba Barras do diálogo 'Configuração de Usabilidade', você define os limites que se aplicam às deformações das barras e conjuntos de barras.
Limites de funcionalidade (Flechas)
Para a verificação da funcionalidade, você pode definir limites específicos para as flechas, referentes às direções dos eixos das barras.
Os limites das deformações são geralmente relacionados aos comprimentos dos elementos: Quanto mais longa for uma barra, maiores flechas são permitidas. Na lista ao lado de 'Tipo de Definição', você pode escolher de que forma deseja definir o limite.
- Valor relativo: O limite é definido em relação ao comprimento da barra ou conjunto de barras.
- Valor absoluto: O valor da flecha máxima é definido diretamente.
- Soma de valor relativo e absoluto: O limite é a soma do valor relativo e do valor absoluto.
- Mín. entre valor relativo e absoluto: O menor valor entre relativo ou absoluto será o limite.
- Máx. entre valor relativo e absoluto: O maior valor entre relativo ou absoluto será o limite.
Dependendo da sustentação do elemento – 'Viga' com apoio em ambos os lados ou 'Viga em balanço' com apoio em um lado – geralmente limites diferentes de flechas são relevantes. O tipo de suporte de um determinado segmento é automaticamente determinado com base nos apoios de cálculo atribuídos: Um segmento com apoios de cálculo em ambos os lados ou sem apoios de cálculo é classificado como Viga, enquanto um segmento com um apoio de cálculo em um lado é considerado Viga em balanço. Os apoios de cálculo podem ser definidos na aba Apoios de cálculo e flecha das barras e conjuntos de barras.
Se necessário, ajuste os limites predefinidos para as verificações de deformação dos objetos.
Se ao realizar a verificação de deformação for necessário considerar uma pré-compensação (deformação inicial do elemento durante a instalação), você pode indicar essa pré-inclinação nas propriedades da barra ou conjunto de barras (ver capítulo Apoios de cálculo e flecha). Lá, você também pode definir se os deslocamentos máximos se referem às extremidades deslocadas dos segmentos ou ao sistema base inalterado.
Superfícies
Na aba Superfícies do diálogo 'Configuração de Usabilidade', você define os limites que se aplicam às deformações das superfícies.

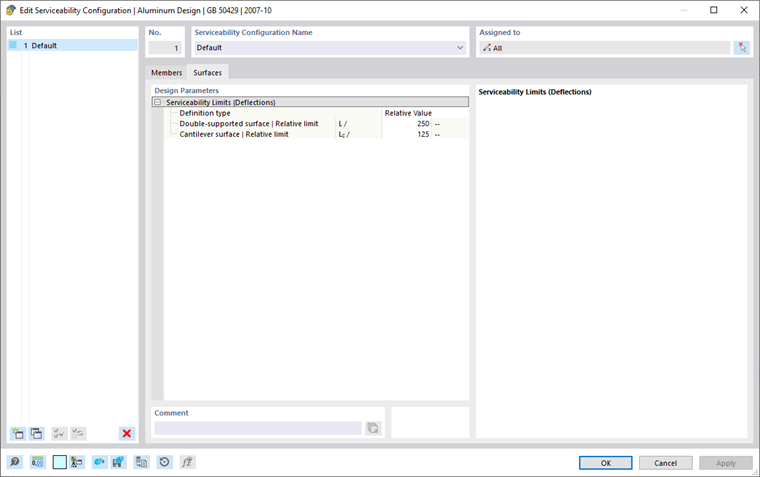

Os limites das flechas são relacionados aos comprimentos dos elementos. A lista ao lado de 'Tipo de Definição' contém várias opções de seleção de como um limite pode ser definido (ver imagem Definir referência da deformação):
- Valor relativo: O limite é definido em relação ao comprimento da superfície.
- Valor absoluto: O valor da flecha máxima é definido diretamente.
- Soma de valor relativo e absoluto: O limite é a soma do valor relativo e absoluto.
- Mín. entre valor relativo e absoluto: O menor valor entre relativo ou absoluto será o limite.
- Máx. entre valor relativo e absoluto: O maior valor entre relativo ou absoluto será o limite.
Dependendo da sustentação do elemento – superfície com apoio em ambos os lados ou balanço – geralmente limites diferentes de flechas são relevantes. Essa sustentação é definida como 'Tipo de Superfície' nas propriedades da superfície ou do conjunto de superfícies na aba Flechas. Lá, você também pode definir se os deslocamentos máximos se referem ao sistema inalterado, a um plano de referência deformado ou a uma superfície paralela, além de especificar como o comprimento de referência deve ser determinado.
Se necessário, ajuste os limites predefinidos para as verificações de deformação dos objetos.
