Konfigurace použitelnosti je rozdělena do několika záložek, které strukturovaně uspořádávají pokyny pro jednotlivé posudky.
Pruty

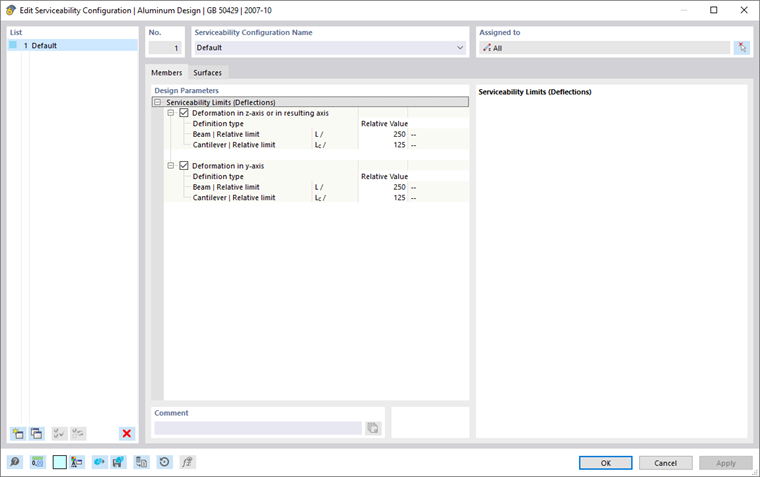

V záložce Pruty dialogu 'Konfigurace použitelnosti' nastavujete hraniční hodnoty, které platí pro přetvoření prutů a sad prutů.
Hraniční hodnoty použitelnosti (prohnutí)
Pro posudek použitelnosti můžete stanovit specifické hraniční hodnoty pro prohnutí, vždy s ohledem na směry os prutu.
Hraniční hodnoty přetvoření jsou v zásadě vztaženy na délky součástí: Čím delší je prut, tím větší prohnutí je přípustné. V seznamu vedle 'Typu definice' si můžete zvolit, v jaké formě chcete hraniční hodnotu definovat.
- Relativní hodnota: Hraniční hodnota je definována s ohledem na délku prutu nebo sady prutů.
- Absolutní hodnota: Hodnota maximálního prohnutí je přímo stanovena.
- Součet z relativní a absolutní hodnoty: Hraniční hodnota se skládá z relativní hodnoty a absolutní hodnoty.
- Min. z relativní a absolutní hodnoty: Jako hraniční hodnota platí nižší hodnota z relativní nebo absolutní hodnoty.
- Max. z relativní a absolutní hodnoty: Jako hraniční hodnota platí vyšší hodnota z relativní nebo absolutní hodnoty.
Podle uložení součásti – oboustranně uložený 'trám' nebo jednostranně uložený 'konzolový trám' – jsou obvykle relevantní různé hraniční hodnoty prohnutí. Typ, který platí pro určité úseky, je automaticky určen podle přiřazených návrhových podpor: Úsek s návrhovými podporami na obou stranách nebo bez návrhových podpor je klasifikován jako trám, úsek s návrhovou podporou na jedné straně jako konzolový trám. Návrhové podpory můžete nastavit v záložce Návrhové podpory a prohnutí prutů a sad prutů.
Pokud je to nutné, upravte přednastavené hraniční hodnoty pro posudky přetvoření objektů.
Pokud má být při posudku přetvoření zohledněno zvednutí (předběžné přetvoření součásti při montáži), můžete toto zakřivení zadat u vlastností prutu nebo sady prutů (viz kapitola Návrhové podpory a prohnutí). Zde můžete také nastavit, zda se maximální posuny vztahují na posunuté koncové segmenty nebo na nezměněný výchozí systém.
Plochy

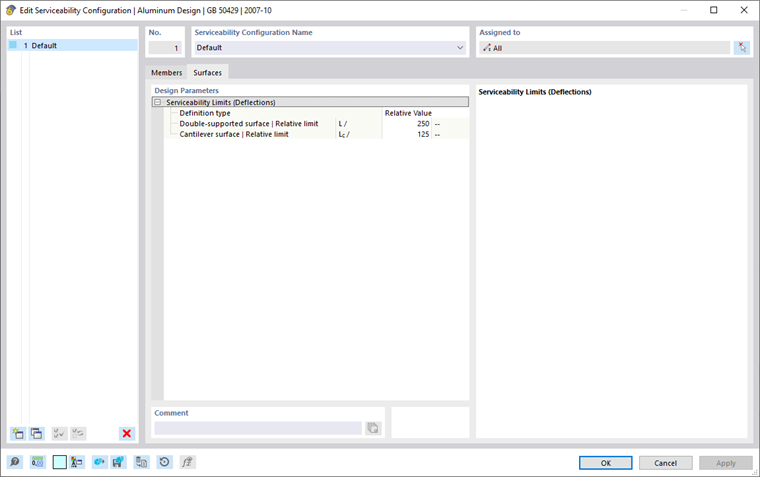

V záložce Plochy dialogu 'Konfigurace použitelnosti' nastavujete hraniční hodnoty, které platí pro přetvoření ploch.
Hraniční hodnoty pro prohnutí jsou vztaženy na délky součástí. Seznam vedle 'Typu definice' obsahuje několik možností, v jaké formě může být hraniční hodnota definována (viz obrázek Nastavení odkazu přetvoření):
- Relativní hodnota: Hraniční hodnota je definována s ohledem na délku plochy.
- Absolutní hodnota: Hodnota maximálního prohnutí je přímo stanovena.
- Součet z relativní a absolutní hodnoty: Hraniční hodnota se skládá z relativní hodnoty a absolutní hodnoty.
- Min. z relativní a absolutní hodnoty: Jako hraniční hodnota platí nižší hodnota z relativní nebo absolutní hodnoty.
- Max. z relativní a absolutní hodnoty: Jako hraniční hodnota platí vyšší hodnota z relativní nebo absolutní hodnoty.
Podle uložení součásti – oboustranně uložená plocha nebo jednostranně uložená konzolová plocha – jsou obvykle relevantní různé hraniční hodnoty prohnutí. Toto uložení je jako 'typ plochy' definováno u vlastností plochy nebo sady ploch v záložce Prohnutí. Zde můžete také nastavit, zda se maximální posuny vztahují na nezměněný systém, deformovanou referenční rovinu nebo paralelní plochu a určit, jak má být stanovena referenční délka.
Pokud je to nutné, upravte přednastavené hraniční hodnoty pro posudky přetvoření objektů.
