Конфигурация пригодности к эксплуатации разбита на несколько вкладок, которые четко структурируют требования для отдельных проверок.
Стержни

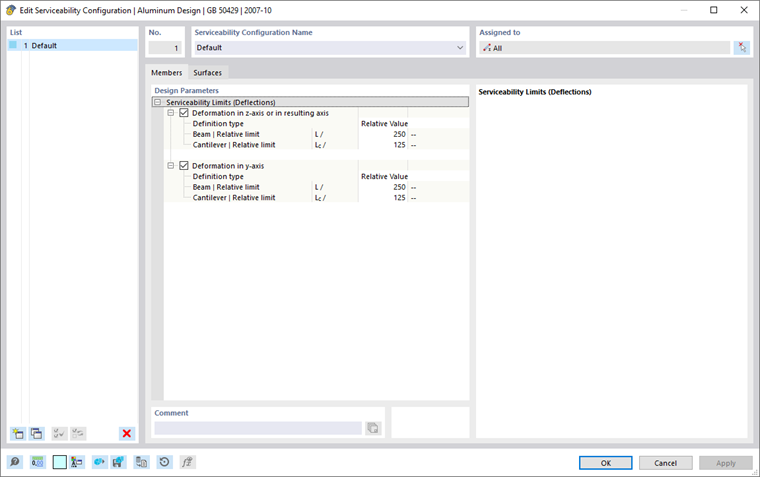

На вкладке Стержни в диалоговом окне 'Конфигурация пригодности к эксплуатации' вы задаете предельные значения, которые применяются к деформациям стержней и наборов стержней.
Предельные значения пригодности к эксплуатации (прогибы)
Для проверки пригодности к эксплуатации вы можете задать специфические предельные значения для прогибов, применяемые к направлениям осей стержней.
Предельные значения деформаций в основном зависят от длины элементов: чем длиннее стержень, тем больше допустимые прогибы. В списке рядом с 'Типом определения' вы можете выбрать, в каком виде вы хотите задать предельное значение.
- Относительное значение: предельное значение определяется относительно длины стержня или группы стержней.
- Абсолютное значение: значение максимального прогиба задается напрямую.
- Сумма относительного и абсолютного значения: предельное значение складывается из относительного значения и абсолютного значения.
- Мин. из относительного и абсолютного значений: в качестве предельного значения берется меньшее из относительного или абсолютного значений.
- Макс. из относительного и абсолютного значений: в качестве предельного значения берется большее из относительного или абсолютного значений.
В зависимости от опоры элемента — опорного 'балка' на обеих сторонах или 'консоли' с одной опорой — обычно применяются разные предельные значения прогиба. Тип сегмента определяется автоматически на основе назначенных расчетных опор: сегмент с расчетными опорами на обеих сторонах или без расчетных опор классифицируется как балка, сегмент с одной расчетной опорой как консоль. Расчетные опоры вы можете задать на вкладке Опоры для расчета и прогиб стержней и наборов стержней.
При необходимости отредактируйте заранее заданные предельные значения для проверок деформаций объектов.
Если при проверке деформации необходимо учесть предварительное искривление (предварительную деформацию элемента при установке), вы можете указать это предварительное искривление в свойствах стержня или группы стержней (см. главу Опоры для расчета и прогиб). Там также можно определить, относятся ли максимальные смещения к смещенным концам сегмента или к несмещенной исходной системе.
Плоскости

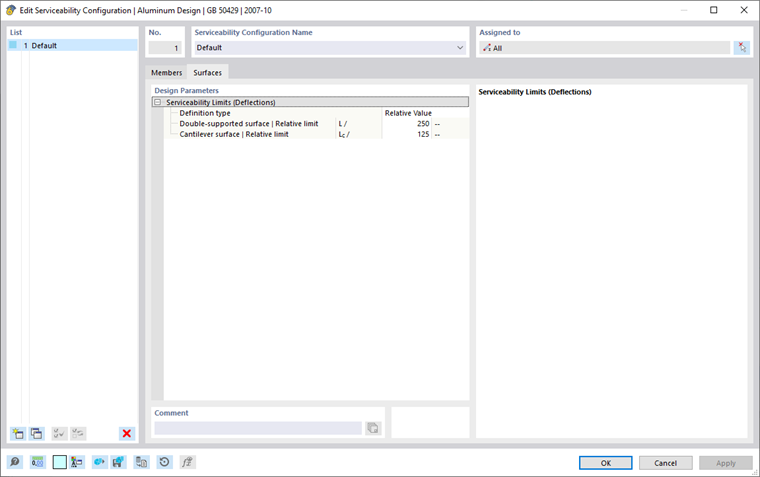

На вкладке Плоскости в диалоговом окне 'Конфигурация пригодности к эксплуатации' вы задаете предельные значения, применяемые к деформациям плоскостей.
Предельные значения прогиба зависят от длины элементов. Список рядом с 'Типом определения' содержит несколько вариантов, в каком виде можно задать предельное значение (см. рисунок Задание связи деформации):
- Относительное значение: предельное значение определяется относительно длины плоскости.
- Абсолютное значение: значение максимального прогиба задается напрямую.
- Сумма относительного и абсолютного значения: предельное значение складывается из относительного значения и абсолютного значения.
- Мин. из относительного и абсолютного значений: в качестве предельного значения берется меньшее из относительного или абсолютного значений.
- Макс. из относительного и абсолютного значений: в качестве предельного значения берется большее из относительного или абсолютного значений.
В зависимости от опоры элемента — двусторонней опоры плоскости или односторонней опоры консольной плоскости — обычно применяются разные предельные значения прогиба. Эта опора определена как 'Тип плоскости' в свойствах плоскости или набора плоскостей на вкладке Прогиб. Там также можно определить, относятся ли максимальные смещения к несмещенной системе, смещенной референсной плоскости или параллельной плоскости и как определить длину ссылки.
При необходимости отредактируйте заранее заданные предельные значения для проверок деформаций объектов.
