La configuración de usabilidad se divide en varias pestañas que estructuran claramente las especificaciones para las verificaciones individuales.
Barras

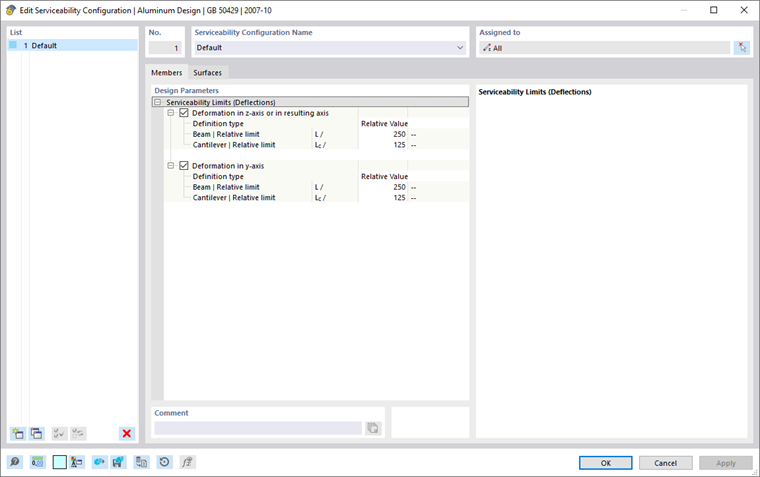

En la pestaña Barras del cuadro de diálogo 'Configuración de usabilidad', establece los límites que se aplican a las deformaciones de las barras y conjuntos de barras.
Límites de usabilidad (Deflexiones)
Para la verificación de usabilidad, puede establecer límites específicos para las deflexiones, cada uno basado en las direcciones de los ejes de las barras.
Los límites de las deformaciones están relacionados en principio con las longitudes de los elementos: cuanto más larga es una barra, mayores son las deflexiones permitidas. En la lista al lado del 'Tipo de definición', puede seleccionar la forma en que desea definir el límite.
- Valor relativo: El límite se define en relación con la longitud de la barra o el conjunto de barras.
- Valor absoluto: El valor de la deflexión máxima se establece directamente.
- Suma de valor relativo y absoluto: El límite es la suma del valor relativo y del absoluto.
- Mínimo del valor relativo y absoluto: El límite es el menor valor entre el relativo o absoluto.
- Máximo del valor relativo y absoluto: El límite es el mayor valor entre el relativo o absoluto.
Dependiendo del soporte del elemento – un 'viga' soportada en ambos lados o un 'voladizo' soportado en un lado – generalmente son relevantes diferentes límites de deflexión. El tipo presente para un segmento se determina automáticamente en función de los soportes de dimensionamiento asignados: un segmento con soportes de dimensionamiento en ambos lados o sin soportes de dimensionamiento se clasifica como viga, un segmento con un soporte de dimensionamiento en un lado como voladizo. Puede definir los soportes de dimensionamiento en la pestaña Soportes de dimensionamiento y deflexiones de las barras y conjuntos de barras.
Si es necesario, ajuste los límites preestablecidos para las verificaciones de deformación de los objetos.
Si desea considerar una sobrelevación (predeformación del elemento al instalar) en la verificación de deformaciones, puede especificar esta predeflexión en las propiedades de la barra o conjunto de barras (ver capítulo Soportes de dimensionamiento y deflexión). Allí también puede definir si los desplazamientos máximos se refieren a los extremos de segmento desplazados o al sistema original no deformado.
Superficies
En la pestaña Superficies del cuadro de diálogo 'Configuración de usabilidad', establece los límites que se aplican a las deformaciones de las superficies.
Los límites de la deflexión se refieren a las longitudes de los elementos. La lista al lado del 'Tipo de definición' contiene varias opciones para definir un límite (ver imagen Especificar el referente de deformación):
- Valor relativo: El límite se define en relación con la longitud de la superficie.
- Valor absoluto: El valor de la deflexión máxima se establece directamente.
- Suma de valor relativo y absoluto: El límite es la suma del valor relativo y del absoluto.
- Mínimo del valor relativo y absoluto: El límite es el menor valor entre el relativo o absoluto.
- Máximo del valor relativo y absoluto: El límite es el mayor valor entre el relativo o absoluto.
Dependiendo del soporte del elemento – una superficie soportada en ambos lados o una superficie en voladizo – generalmente son relevantes diferentes límites de deflexión. Este soporte como 'tipo de superficie' se define en las propiedades de la superficie o conjunto de superficies en la pestaña Deflexión. Allí también puede especificar si los desplazamientos máximos se refieren al sistema no deformado, a un plano de referencia deformado o a una superficie paralela y definir cómo se debe determinar la longitud de referencia.
Si es necesario, ajuste los límites preestablecidos para las verificaciones de deformación de los objetos.
