La configurazione della funzionalità di servizio è suddivisa in diverse schede, che strutturano ordinatamente le impostazioni per le singole verifiche.
Aste

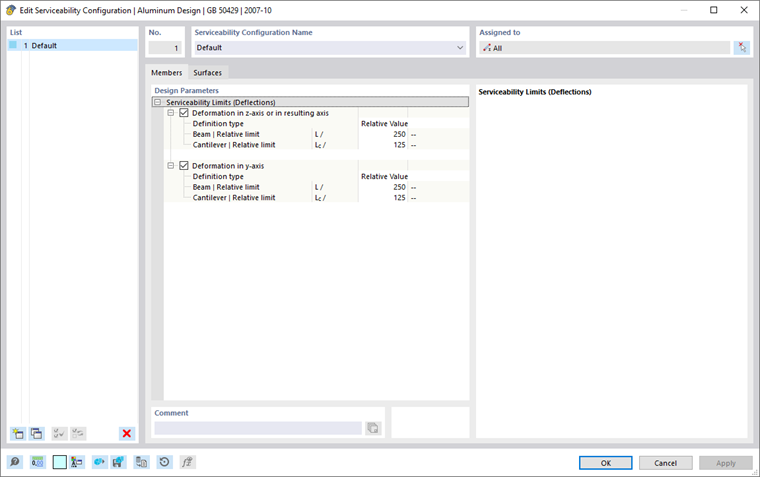

Nella scheda Aste della finestra di dialogo 'Configurazione della funzionalità di servizio', si stabiliscono i limiti che si applicano alle deformazioni delle aste e dei set di aste.
Limiti di funzionalità di servizio (Deformazioni)
Per la verifica della funzionalità di servizio, puoi impostare limiti specifici per le deformazioni, riferiti alle direzioni degli assi delle aste.
I limiti delle deformazioni sono generalmente riferiti alla lunghezza dei componenti: più lunga è un'asta, maggiori sono le deformazioni consentite. Nella lista accanto al 'Tipo di definizione' puoi scegliere in che forma vuoi definire il limite.
- Valore relativo: Il limite viene definito in relazione alla lunghezza dell'asta o del set di aste.
- Valore assoluto: Il valore della deformazione massima viene stabilito direttamente.
- Somma di valore relativo e valore assoluto: Il limite si somma al valore relativo e al valore assoluto.
- Min. del valore relativo e assoluto: Come limite si considera il minore tra il valore relativo o assoluto.
- Max. del valore relativo e assoluto: Come limite si considera il maggiore tra il valore relativo o assoluto.
A seconda del supporto del componente – 'Trave' supportata su entrambi i lati o 'Mensola' supportata su un lato – sono generalmente rilevanti diversi limiti delle deformazioni. Il tipo presente per un determinato segmento viene determinato automaticamente in base ai supporti di progetto assegnati: Un segmento con supporti di progetto su entrambi i lati o senza supporti di progetto viene classificato come Trave, un segmento con un supporto di progetto su un lato come Mensola. Puoi stabilire i supporti di progetto nella scheda Supporti di progetto e deformazione delle aste e dei set di aste.
Se necessario, personalizza i limiti preimpostati per le verifiche di deformazione degli oggetti.
Se nella verifica della deformazione si deve considerare un sollevamento (predeformazione del componente durante l'installazione), puoi specificare questa predeformazione nelle proprietà dell'asta o del set di aste (vedi capitolo Supporti di progetto e deformazione). Inoltre, puoi stabilire se gli spostamenti massimi devono riferirsi alle estremità dei segmenti spostati o al sistema originario non deformato.
Superfici

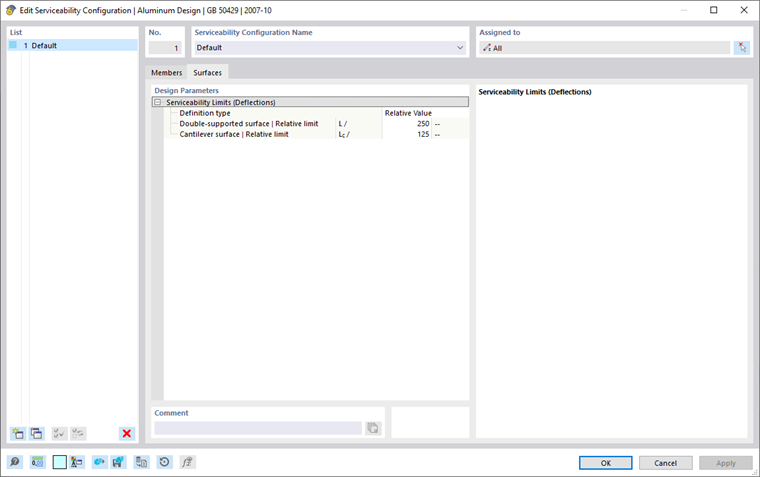

Nella scheda Superfici della finestra di dialogo 'Configurazione della funzionalità di servizio', si stabiliscono i limiti che si applicano alle deformazioni delle superfici.
I limiti delle deformazioni sono riferiti alle lunghezze dei componenti. La lista accanto al 'Tipo di definizione' contiene diverse opzioni su come può essere definito un limite (vedi immagine Definizione del riferimento di deformazione):
- Valore relativo: Il limite viene definito in relazione alla lunghezza della superficie.
- Valore assoluto: Il valore della deformazione massima viene stabilito direttamente.
- Somma di valore relativo e valore assoluto: Il limite si somma al valore relativo e al valore assoluto.
- Min. del valore relativo e assoluto: Come limite si considera il minore tra il valore relativo o assoluto.
- Max. del valore relativo e assoluto: Come limite si considera il maggiore tra il valore relativo o assoluto.
A seconda del supporto del componente – superficie supportata su entrambi i lati o superficie a sbalzo con supporto su un lato – sono generalmente rilevanti diversi limiti delle deformazioni. Questo supporto, come 'Tipo superficie', deve essere definito nelle proprietà della superficie o del set di superfici nella scheda Deformazione. Lì puoi anche stabilire se gli spostamenti massimi devono riferirsi al sistema non deformato, a un piano di riferimento deformato o a una superficie parallela e indicare come determinare la lunghezza di riferimento.
Se necessario, personalizza i limiti preimpostati per le verifiche di deformazione degli oggetti.
