Piani di lavoro e griglie

Le griglie fungono da supporto per l'input nel piano di lavoro.

Piano di lavoro

Il piano di lavoro è definito dai due assi ortogonali Y e Z. L'intersezione degli assi rappresenta l'origine (punto zero) del piano di lavoro.

È possibile regolare la posizione del punto zero del piano di lavoro inserendo le coordinate nella sezione 'Coordinate origine' o definire il punto graficamente con il pulsante Seleziona Individualmente .

Griglia/Snap

La griglia è costituita da punti visualizzati nel piano di lavoro. Facilitano l'immissione dei dati: Quando si impostano gli oggetti graficamente, i punti dell'oggetto vengono agganciati a questi punti della griglia.

Griglia

Utilizzare la casella di controllo 'Visibile' per mostrare o nascondere la griglia. Se si desidera utilizzare impostazioni della griglia diverse nelle finestre, disattivare l'opzione 'Identica per tutte le finestre'.

Informazione

Usa il pulsante Raster nella barra di stato per attivare e disattivare rapidamente la griglia.

Numero di punti della griglia

Se la casella di controllo 'Adatta dinamicamente alle dimensioni del modello' è selezionata, RSECTION adatta automaticamente l'area della griglia alle dimensioni del modello. Così, ci sono sempre abbastanza punti della griglia disponibili intorno al modello. Dopo ogni immissione, i punti della griglia richiesti vengono ricalcolati.

Per definire il numero di punti della griglia individualmente, disattivare la regolazione dinamica della griglia. Pertanto, sono possibili specifiche separate per la 'direzione' positiva e negativa di ciascun asse.

Snap ai punti della griglia

Con la casella di controllo 'Abilitato', è possibile attivare e disattivare la funzione snap indipendentemente dalla visualizzazione della griglia. Così, gli oggetti possono essere agganciati ai punti della griglia anche se la griglia è nascosta.

La 'Distanza' impostata in pixel definisce la distanza dal punto della griglia a cui si aggancia il puntatore del mouse.

Informazione

Usa il pulsante Fang nella barra di stato per attivare e disattivare rapidamente lo snap.

Spaziatura delle linee della griglia

La griglia è strutturata con linee della griglia equidistanti. Immettere il 'Numero' dei punti della griglia dopo i quali si desidera visualizzare una linea della griglia. Sono possibili specifiche separate per le direzioni 1 e 2.

Spaziatura dei punti della griglia

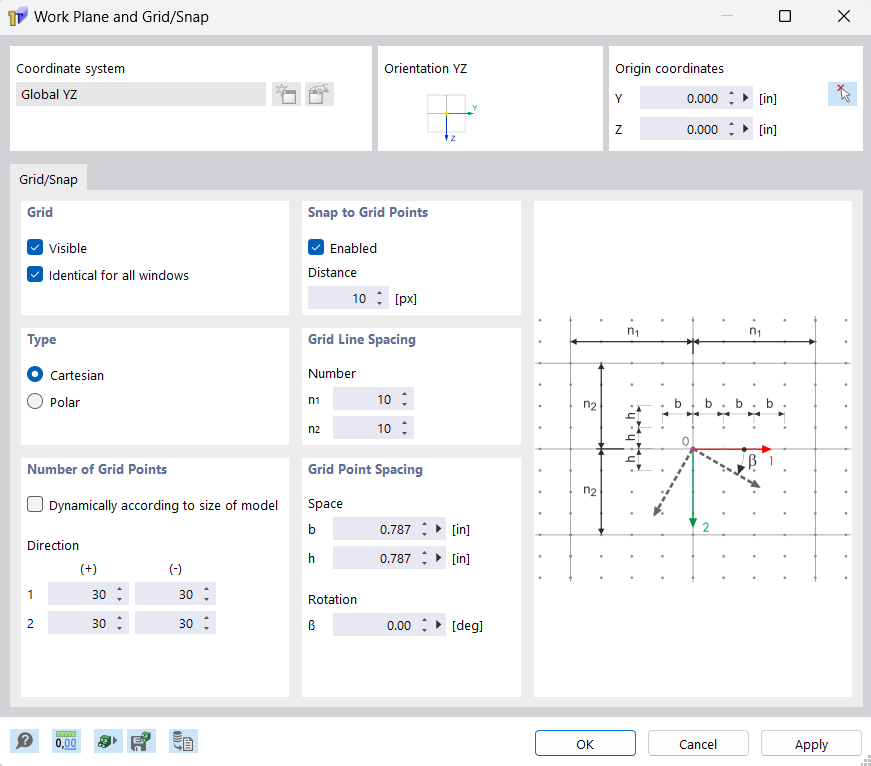

È possibile definire la 'distanza' dei punti della griglia per le direzioni 1 e 2 separatamente (vedere il grafico di dialogo).

Per eseguire una 'Rotazione' della griglia nel piano di lavoro, inserire l'angolo di rotazione β.
