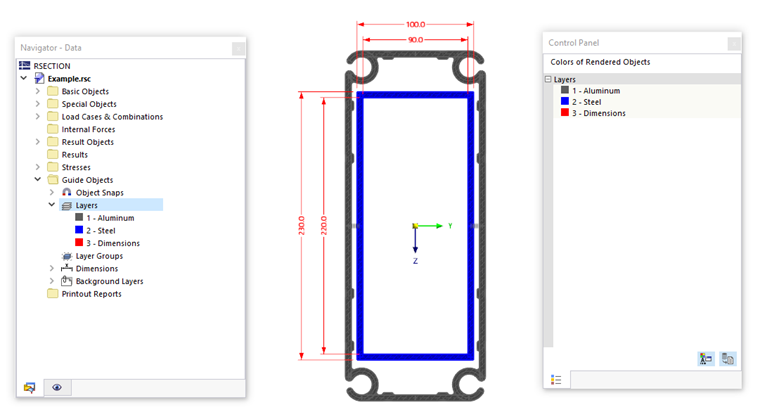

层可以用来根据特定标准对对象进行结构化显示。它们的功能与 CAD 程序中用于在图形中显示和隐藏各个层（“图层”）的功能类似。可以在层中管理的对象不仅包括点、构件或部分等模型对象，还包括尺寸标注等辅助对象。
通过颜色和线型设计，可以为每个层分配特定的显示属性。层也可以被锁定，以防止对象被意外移动或删除。

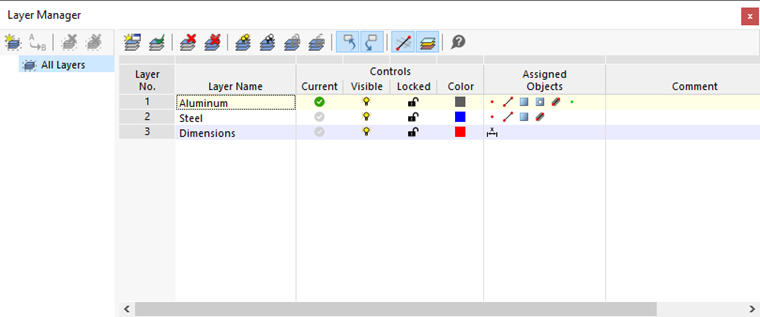

层管理器
层在层管理器中进行管理。您可以在那里创建新层，打开或关闭层的可见性，或锁定层的编辑。
使用以下方法之一打开层管理器：
- 在“导航器 - 数据”中双击“辅助对象” → “层”类别下的条目。
- 激活工具栏中的按钮
。 - 使用菜单“视图” → “层管理器”。
通常导航器中只存在“所有层”条目。如果您已创建层组，也会显示这些组。通过子条目可以有针对性地管理层：表格中仅列出所选层组中的层。
表格
该表格不仅提供了所有层的汇总，还提供了显示控制选项。各列的含义如下：
| 列 | 内容和选项 |
|---|---|
| 层编号 | 层的编号 |
| 层名称 | 用户自定义的层名称 |
| 当前 | 用于放置新对象的工作层 |
| 可见 | 控制层中对象显示与否的选项 |
| 已锁定 | 控制层中对象编辑与否的选项 |
| 颜色 | 层中对象的颜色设置 |
| 已分配对象 | 层中对象类型的符号表示（点、构件、尺寸标注等） |
| 注释 | 用户自定义备注 |
按钮
层管理器工具栏中的按钮具有以下功能：
| 按钮 | 功能 |
|---|---|
|
创建新层组（参见章节 层组） |
|
允许重命名选定的层组 |
|
删除选定的层组 |
|
删除所有层组 |
|
创建新层 |
|
将选定条目设为当前层（替代方法：单击“当前”列） |
|
删除选定的层 |
|
删除所有层组 |
|
激活所有层的可见性 |
|
隐藏所有层 |
|
锁定所有层（对象无法编辑） |
|
解锁所有层 |
|
允许将表格中标记的对象显示为图形中的选择集 |
|
允许在表格中突出显示图形中选择的对象 |
|
将不可见对象显示为透明或完全不显示 |
|
以层的颜色显示对象（参见 渲染 部分） |

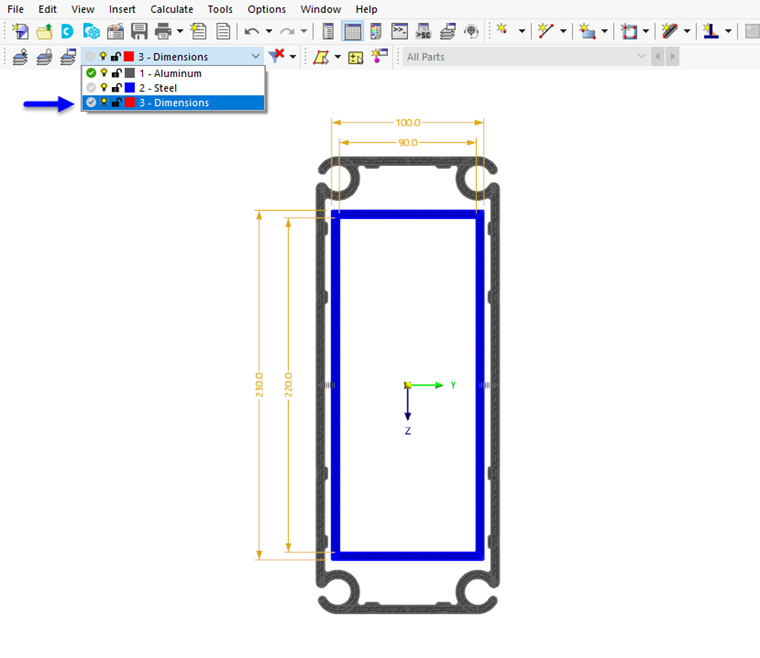

将对象分配到层
要在层中管理对象，可以按以下步骤操作：
已分配的对象会在层管理器中使用点、构件、部分等的符号进行标示（参见图片 层管理器）。
新对象始终会分配到当前层。该层在层管理器中使用符号
进行标记。
工具栏
在工作窗口的工具栏中，您可以使用一些层设置选项。
该字段显示当前层。您可以在列表中选择另一个层并将其设为当前层。更改会与 层管理器 同步：该层会获得符号
。
您可以如上所述选择对象，并通过列表将它们分配到特定层。层名称前的符号表示当前层是可见还是被锁定。
按钮具有以下功能：
| 按钮 | 功能 |
|---|---|
|
显示或隐藏所选层 |
|
锁定或解锁所选层 |
|
跳转到 层管理器 中所选层的行以进行调整 |

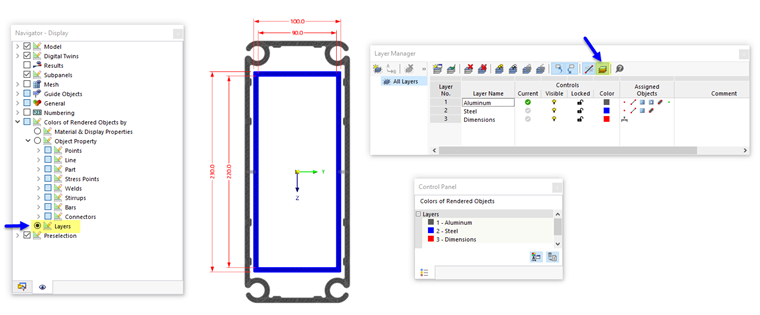

渲染
每个层会自动分配一种颜色。但您也可以调整颜色：
- 在层管理器的 表格 中双击一种颜色。
- 在“选择层颜色”对话框中确定合适的颜色。
要使对象以层颜色显示，需要进行相应的显示设置。可以通过两种方式激活这些颜色：
- 层管理器：工具栏中用于以材料颜色或层颜色显示对象的按钮
- 导航器 - 显示：类别“渲染对象的颜色依据” → “层”
您可以在控制面板中检查每个可见层中分配给对象的颜色。
