结果于部分

在使用“有限元分析”进行验算时，结果会在各部分上输出。

显示结果值

您可以在“导航器 - 结果”中控制是否在各部分上显示结果值，以及详细显示哪些结果。为此，请使用两个导航器区域中的“部分上的值”条目。

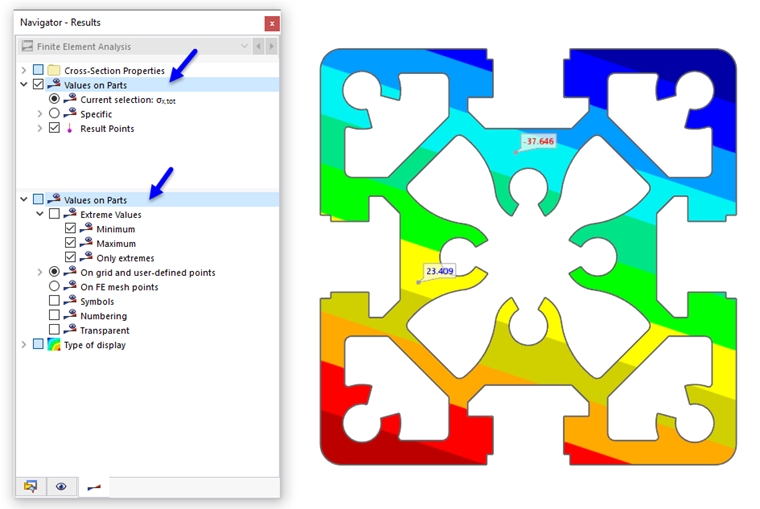

在部分上显示数值

通过上方区域中的“部分上的值”类别，您可以开启或关闭结果值的显示。您还可以在此处指定要显示其值的结果类型。

下方区域中的“部分上的值”类别管理一些设置，您可以使用这些设置影响结果值的输出和显示。

用于值显示的结果类别

在上方导航器区域中，您可以指定用于值显示的结果类别。

当前选择

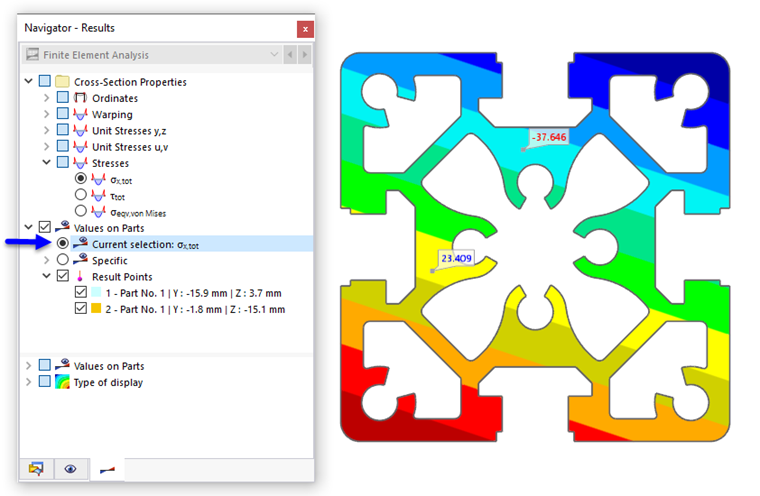

显示当前结果类别的数值

选择字段“当前选择”与图形结果相匹配：在上图中为轴向应力 σ_x,ges。这样，将显示当前纵坐标图或应力图的结果值。

特定

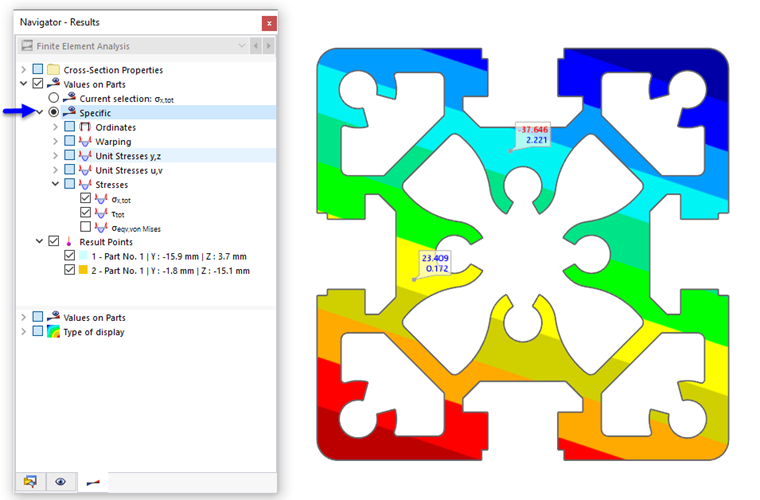

显示正应力和剪应力值

使用选择字段“特定”中的选项，您可以单独指定要显示哪些结果值：纵坐标、翘曲、单位应力、应力。上图显示了正应力和剪应力的值。

结果值设置

在下方导航器区域中，您可以指定在哪些点上显示结果值以及它们以何种形式出现。

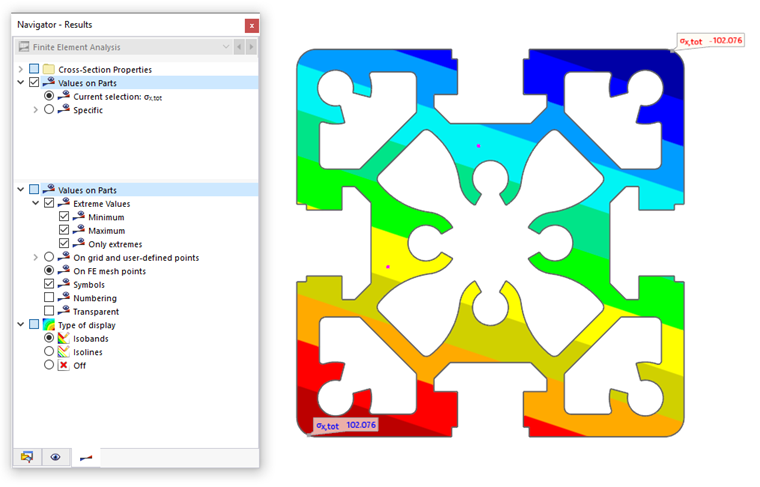

用符号显示轴向应力极值

极值

使用“极值”复选框，您可以控制是否只显示结果的极值。根据设置，将显示各部分相应的最小值或最大值。上图显示了整个截面中存在的最小和最大轴向应力 σ_x,ges。

在栅格点和自定义点处 / 在有限元网格节点处

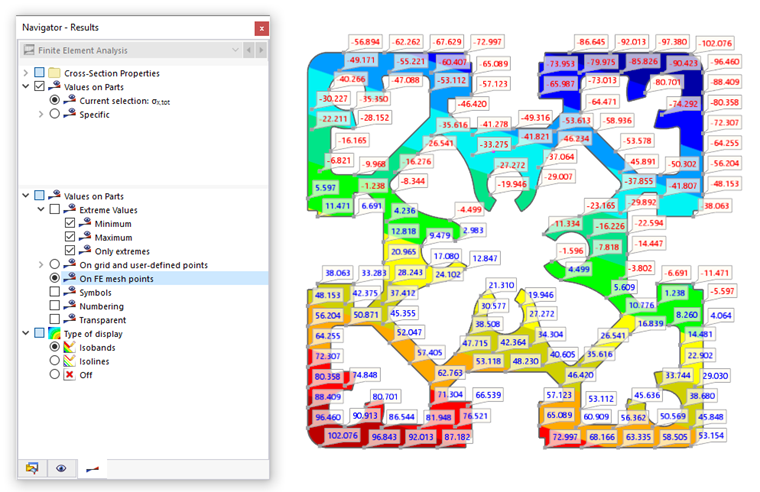

在FE网格点上显示结果值

结果值要么显示在栅格点（准备中）和自定义结果点处，要么显示在有限元网格节点处。上图显示了存在于网格节点处的最大轴向应力 σ_x,ges。

您可以在对话框 编辑部分 中进行某个部分的结果网格设置（准备中）。而自定义结果点则在结果对象中进行管理。使用按钮 也可以直接设置结果点。

符号 / 编号 / 透明

“部分上的值”下方区域的最后三个复选框控制值的显示方式。

• 符号：同时给出结果类型 (u, ω_SC, σ_x,tot)。
• 编号：显示栅格点 R、有限元网格节点 N 或结果点 U 的编号。
• 透明：值的显示不带边框和背景。

显示方式

结果可以显示为等值面或等值线，其中颜色按照控制面板中的色标进行分配。当显示方式设置为“关闭”时，可以只输出纯结果值：等值面或等值线将被隐藏，因此只显示栅格点或有限元网格节点处的结果值。

调整结果值的颜色和字体

要调整结果值的颜色和字体，请在菜单 选项 中选择 显示属性 功能。然后在“显示属性”对话框中打开 结果 类别。选择 部分上的值 条目。

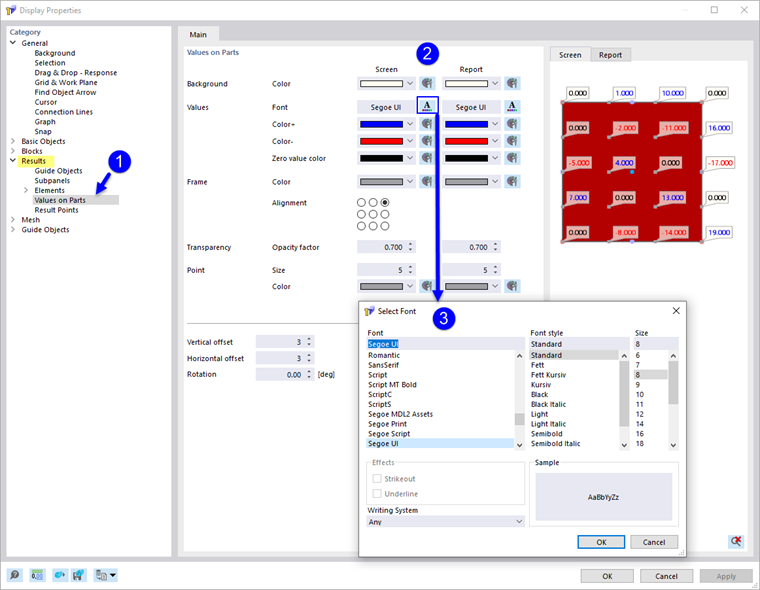

调整结果值的字体和显示

在“部分上的值”区域中，您现在可以调整背景和边框的颜色、字体、排列方式和透明度。更改将显示在右侧的预览中。

可以为“屏幕”和“计算书”分别设置不同的默认值。如果按钮 已激活，则更改会同步到这两种输出类型。
