Pracovní roviny a rastry

Rastr vám pomůže při grafickém zadání v pracovní rovině.

Pracovní rovina

Pracovní rovina je definována dvěma navzájem kolmými osami Y a Z. Průsečík os představuje počátek (nulový bod) pracovní roviny.

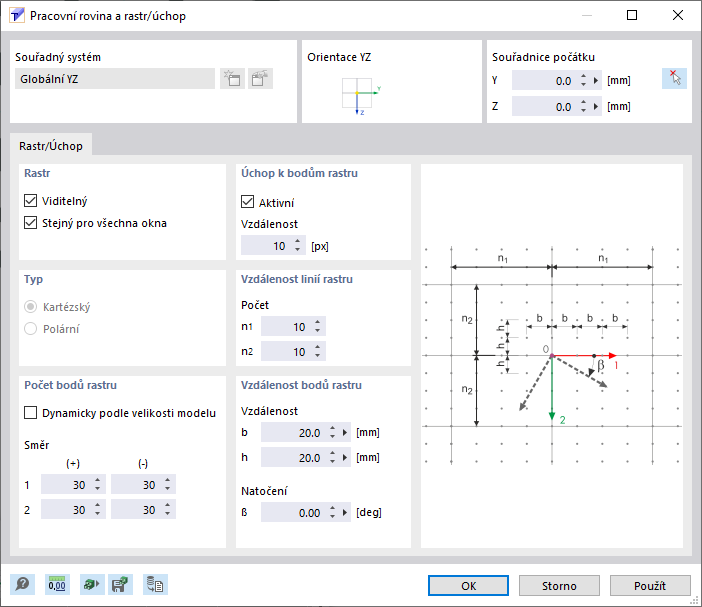

Polohu nulového bodu pracovní roviny lze upravit zadáním souřadnic v sekci 'Souřadnice počátku' nebo pomocí tlačítka Vyberte jednotlivě .

Rastr/Úchop

Rastr se skládá z bodů, které se zobrazují v pracovní rovině. Usnadňují zadávání: Při grafickém vkládání objektů se body objektů přichytávají k bodům rastru.

Mřížka

Pomocí zaškrtávacího políčka 'Viditelné' lze rastr zobrazit nebo skrýt. Pokud chcete použít různá nastavení rastru v různých oknech, deaktivujte volbu 'Stejný pro všechna okna'.

Můžete použít Mřížka Rastr lze rychle zapnout a vypnout v panelu nástrojů CAD.

Počet bodů rastru

Pokud jste zaškrtli políčko "Dynamicky podle velikosti modelu", program RSECTION automaticky upraví oblast rastru podle rozměrů modelu. Kolem modelu je tak vždy dostatek rastrových bodů. Po každém novém zadání se požadovaný počet bodů rastru znovu přepočítá.

Pro individuální nastavení počtu rastrových bodů je třeba deaktivovat dynamickou úpravu rastru. Pro kladný a záporný 'směr' pro každou osu je možné zadat údaje zvlášť.

Úchop k bodům rastru

Zaškrtávací políčko 'Aktivní' umožňuje zapnout a vypnout funkci úchopu nezávisle na zobrazení rastru. Tímto způsobem lze uchopit objekty v bodech rastru, i když je rastr skrytý.

'Vzdálenost' v pixelech udává vzdálenost od bodu rastru, ve kterém se kurzor myši zachytí.

Tip

Pomocí tlačítka Úchop rastru Úchop rastru můžete rychle zapnout nebo vypnout v panelu nástrojů CAD (viz obrázek Tlačítka pro rastr a úchop rastru).

Vzdálenost linií rastru

Rastr je tvořen sítí linií, které jsou od sebe rovnoměrně vzdáleny. Zadejte 'počet' bodů rastru, po kterém se vloží další linie rastru. Pro směry 1 a 2 jsou k dispozici samostatné údaje.

Vzdálenost bodů rastru

'Vzdálenost' bodů rastru můžete definovat zvlášť pro směry 1 a 2.

Pro zadání 'natočení' v pracovní rovině je třeba zadat úhel β.
