重要的问题及解答

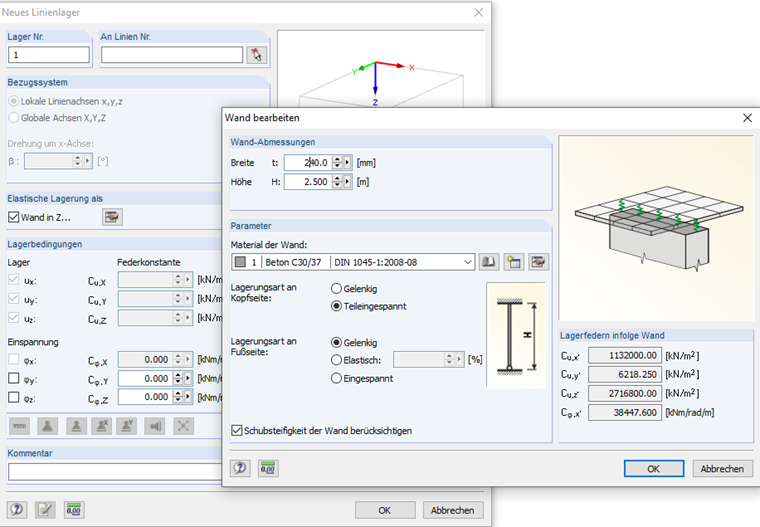

图片 01 - 两种线支座模型的比较

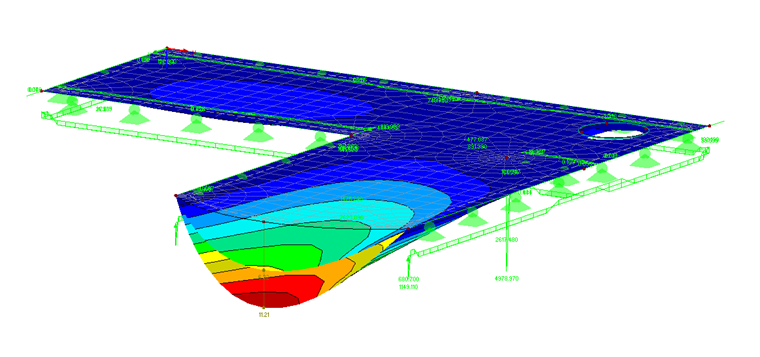

图片 02 - 柱子的节点支座

图片 03 - 墙体支座Wall

This article was translated by Google Translator View original text

FAQ 000267 ZH

2017年12月1日

使用楼板计算模型时，在板上显示出非常大的剪力，在支座端也显示出非常大的，不切实际的支座反力，这使板不可设计。是什么原因？

支座反力大，因为在刚性约束作用下，在线支座端部产生奇异性。

通过结构体系的真实建模可以避免这个问题。在墙上的楼板并没有完全固定在自重的方向上。关于墙体的刚度，将支座模型化为弹簧更为现实。用于模拟墙体的线状支座的弹簧刚度k =（E * d）/ h，其中E =墙体弹性模量，d =墙体厚度，h =墙体高度。

您可以通过使用弹簧对线支座进行建模来避免出现奇异性，如图所示。

此外，作为弹簧的建模支座也适用于节点支座。 RFEM为节点支座生成提供“柱子”功能，自动计算弹簧参数并从柱子几何图形中应用弹簧参数。
