Při výpočtu modelu se stropní deskou se v dané desce objevují velmi velké smykové síly a na podporových koncích vykazují také velmi nereálné podporové síly, které činí desku nedeterminovatelnou. Čím to je?

Odpověď

Podporové síly jsou velké, protože v důsledku tuhého vetknutí dochází ke konformám linií na koncích liniových podpor.

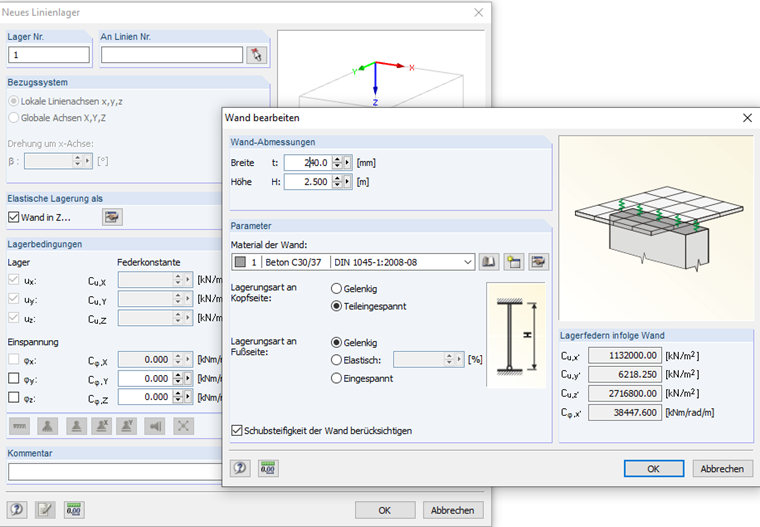

Tento problém lze vyhnout realistickým modelováním konstrukce. Podlahy ležící na stěnách nejsou ve skutečnosti zcela uzpůsobeny ve směru vlastní tíhy. Pokud jde o tuhost stěny, je realističtější modelovat podepření jako pružinu. Pružinová tuhost linie podloží určená pro simulaci stěny se vypočítá jako k = (E * d) / h, kde E = modul pružnosti stěny, d = tloušťka stěny a h = výška stěny.

Při modelování liniových podpor s pružinami se lze vyhnout singularitám, jak na obrázku vidíme reakce liniové podpory.

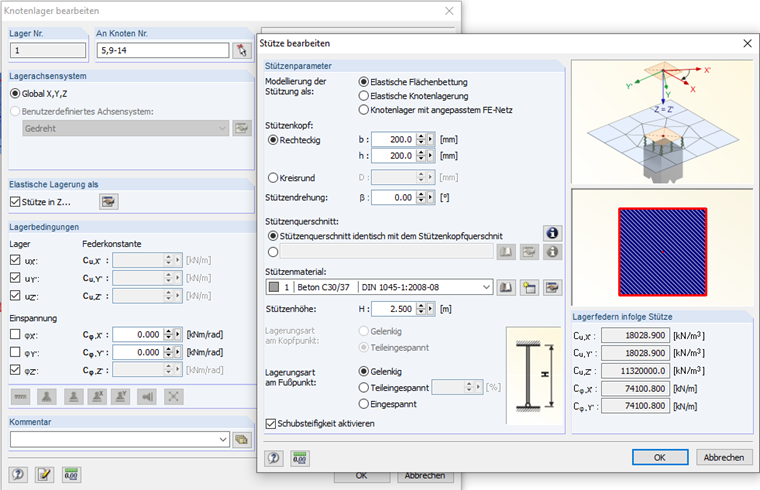

Model uzlů jako pružiny je dále užitečný pro uzlové podpory. RFEM poskytuje funkci "sloupec" pro generování uzlové podpory, kde se automaticky spočítá a spustí parametr pružiny z geometrie sloupu.

Klíčová slova

Singularity konec stěny Maximální napětí Uložení
