Module additionnel pour RFEM 5
RF-STEEL AISC

• Vérification des barres et ensembles de barres pour la traction, compression, flexion, cisaillement, efforts internes combinées et torsion
• Analyse de stabilité au flambement et au déversement
• Détermination automatique des charges critiques de flambement et des moments critiques de flambement pour les applications de charge générales et les conditions d'appui à l'aide d'un programme MEF spécial (analyse des valeurs propres) intégré dans le module
• Autres calculs analytiques du moment critique de flambement pour les situations standards

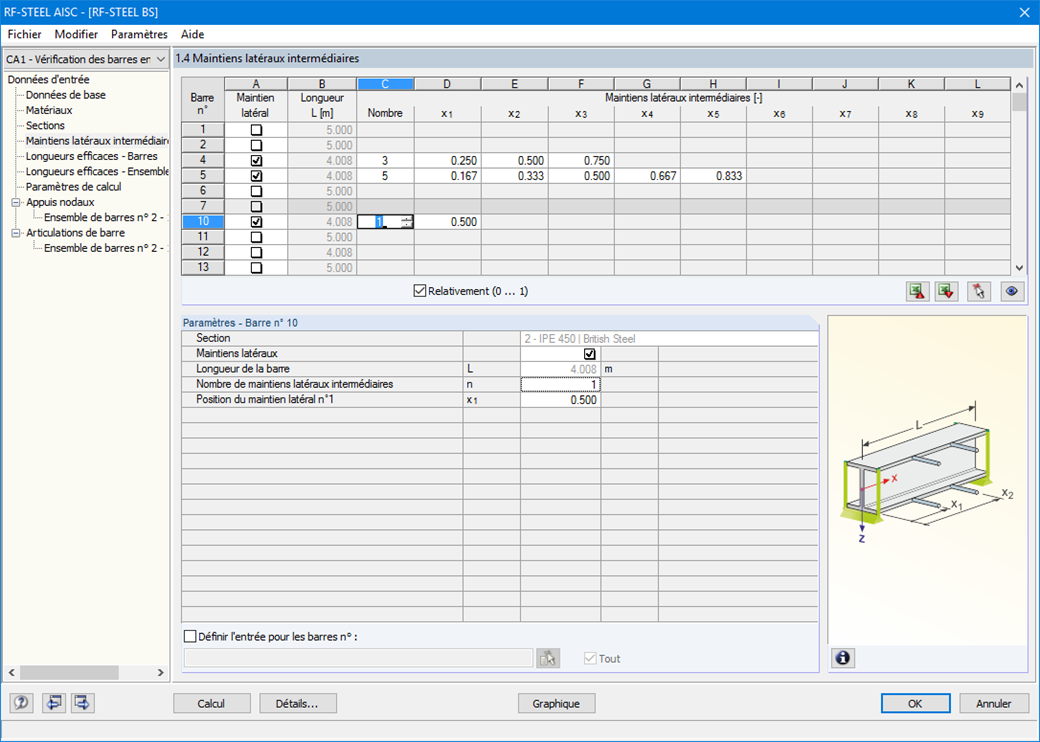

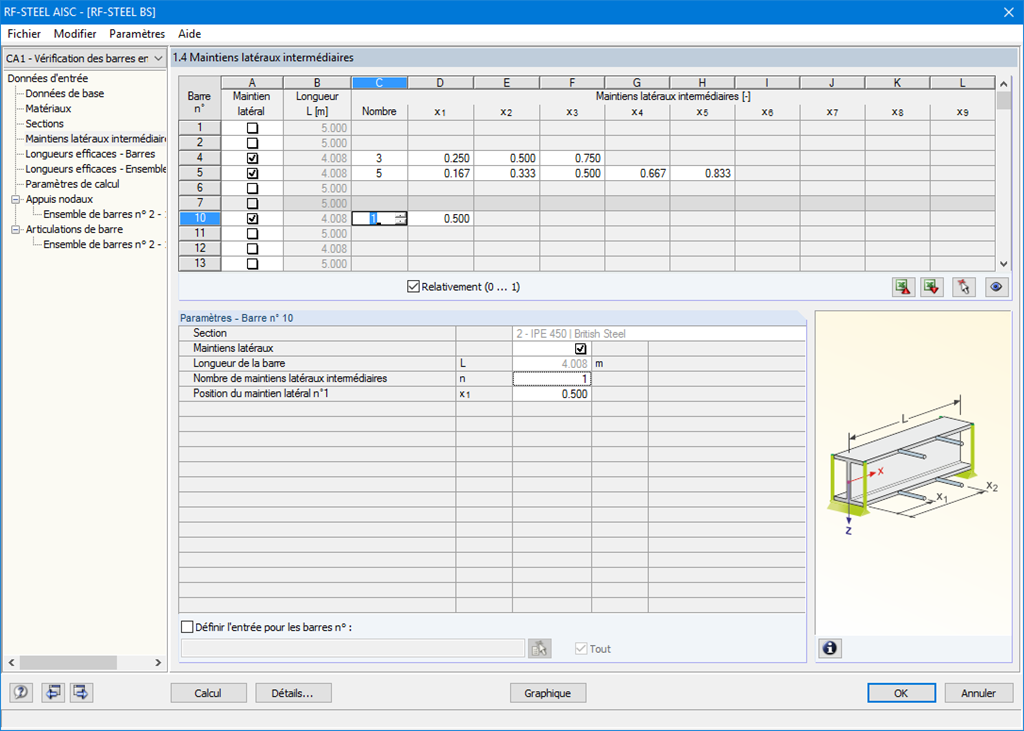

• Application facultative de maintiens latéraux discrets sur les poutres et les barres continues
• Classification automatique des sections (compactes, non compactes et minces)
• Vérification pour l'état limite de service (flèche)
• Optimisation de la section.
• Un large éventail de sections disponibles, telles que des profilés en I laminés, est disponible. sections en U ; sections en T ; angles ; des sections creuses rectangulaires et circulaires; barres rondes ; sections symétriques et asymétriques, paramétriques en I, en T et en angle; cornières doubles
• Fenêtres d'entrée et de résultat clairement organisées
• Documentation détaillée des résultats avec des références des équations de vérification de la norme utilisée
• Diverses options de filtre et d'arrangement de résultats, y compris la liste des résultats par barre, section et position x, ou par cas de charge, combinaison de charges et combinaison de résultats
• Tableau des résultats de l'élancement de barre et des efforts internes déterminants
• Liste de pièces avec les spécifications de poids et de solide
• Intégration transparente dans RFEM/RSTAB
• Unités métriques et impériales

La première fenêtre de résultats affiche les rapports maximaux de vérification pour chaque cas de charge, groupe ou combinaison de charge étudiés.

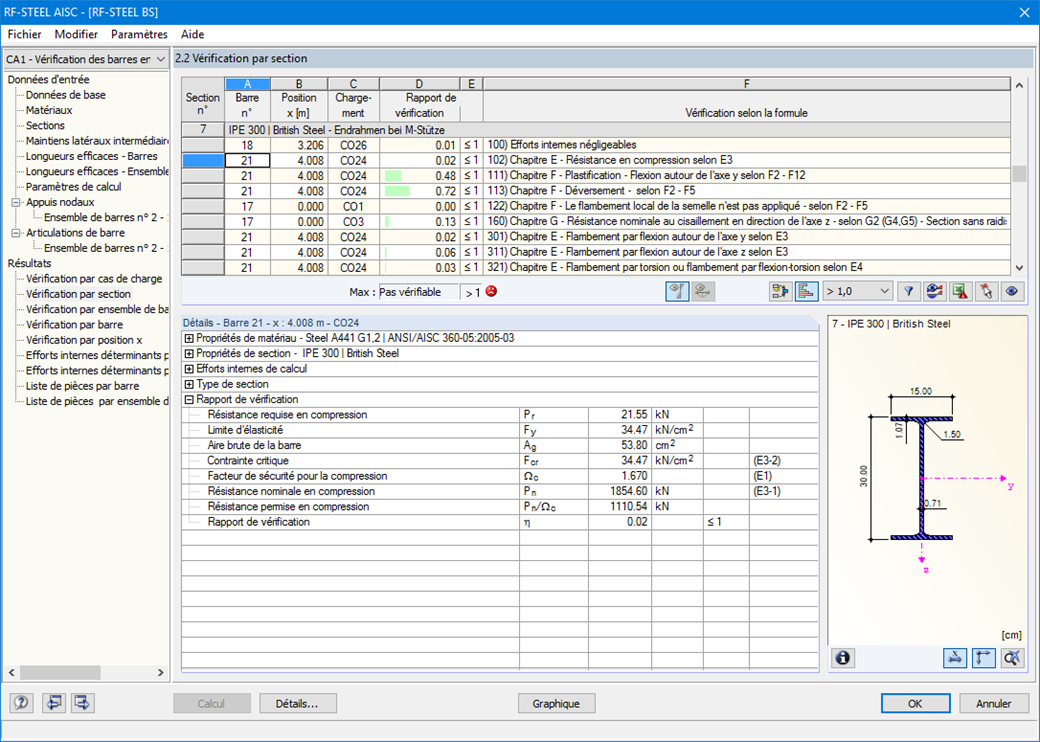

Les fenêtres suivantes affichent les résultats détaillés, classés, filtrés par thème spécifique dans les menus arborescents. Tous les résultats intermédiaires le long des barres peuvent être affichés dans toute position. De cette manière, il est possible de contrôler facilement comment chacune des vérifications a été effectuée par le module.

Toutes ces données de module font partie du rapport d'impression de RFEM/RSTAB. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles.
